Altium Designer绘制电路原理图与PCB图完整流程

本篇文章主要是衔接前面的博客，生成BOM以及网络表，还PCB的绘制。

   这里是最新的stm32最小系统教程：
Altium Designer实战教程 - 从零开始画一个stm32最小系统.

https://www.bilibili.com/video/av49043499/

   这是前面的博客 链接  ：
Altium Designer实战——最小系统元件库.

https://blog.csdn.net/QWERTYzxw/article/details/110141892

Altium Designer绘制stm32的电路原理图.

https://blog.csdn.net/QWERTYzxw/article/details/110095105

一、BOM表与网络表

1.BOM表

1.认识BOM表

1、BOM（BillofMaterial）物料清单，也就是以 数据格式  来描述产品结构的文件，是计算机可以识别的产品结构数据文件，也是ERP的主导文件。

   2、BOM使系统识别产品结构，也是联系与沟通企业各项业务的纽带。

   3、ERP系统中的BOM的种类主要包括5类：缩排式BOM、汇总的BOM、反查用BOM、成本BOM、计划BOM。
bom表是什么意思.

2.生成BOM表

打开所绘制的PCB原理图

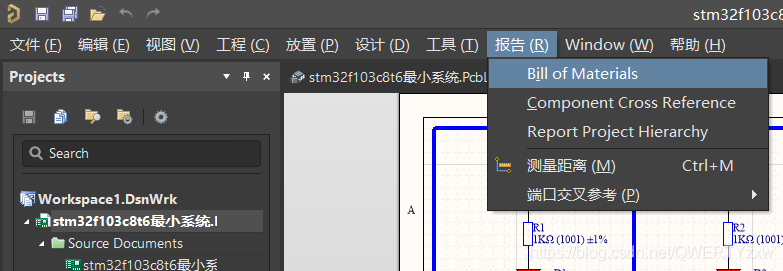

   选择报告（reports）,点击Bill of Materials;

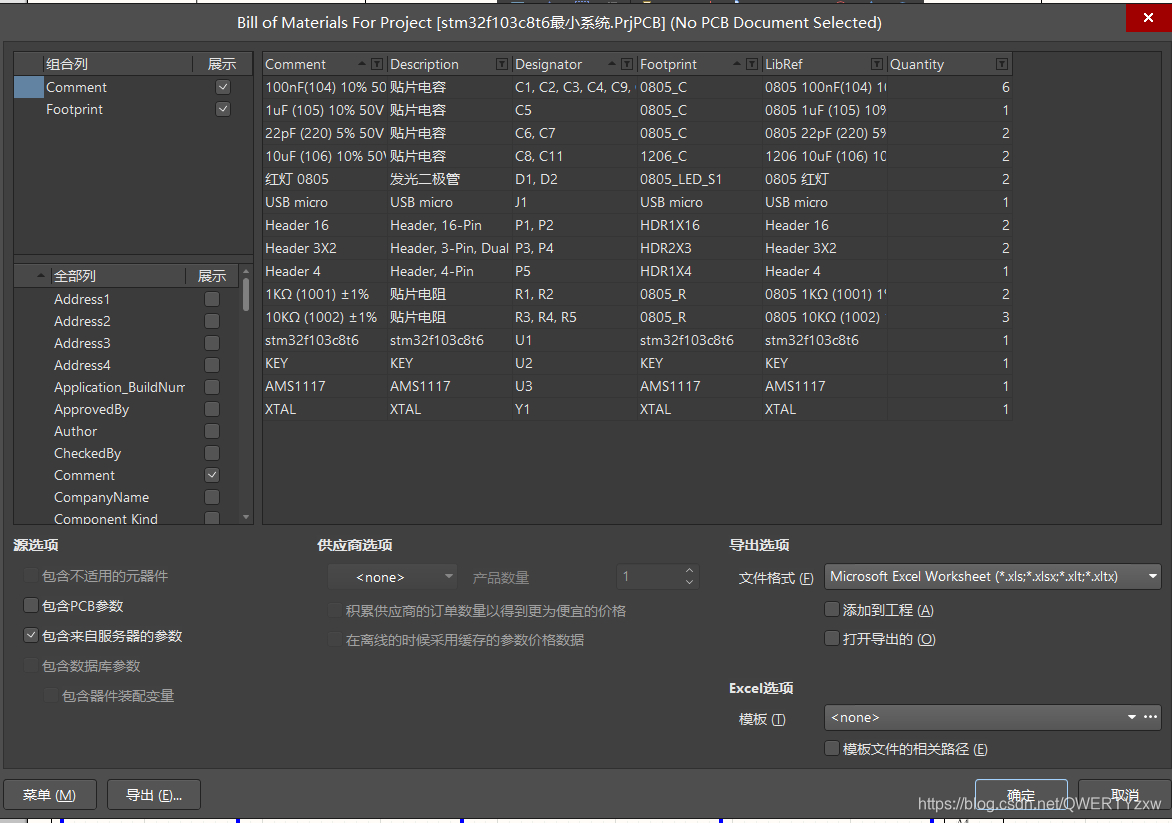

   看到所示信息，可以修改，但是没必要，然后我们直接导出就好；

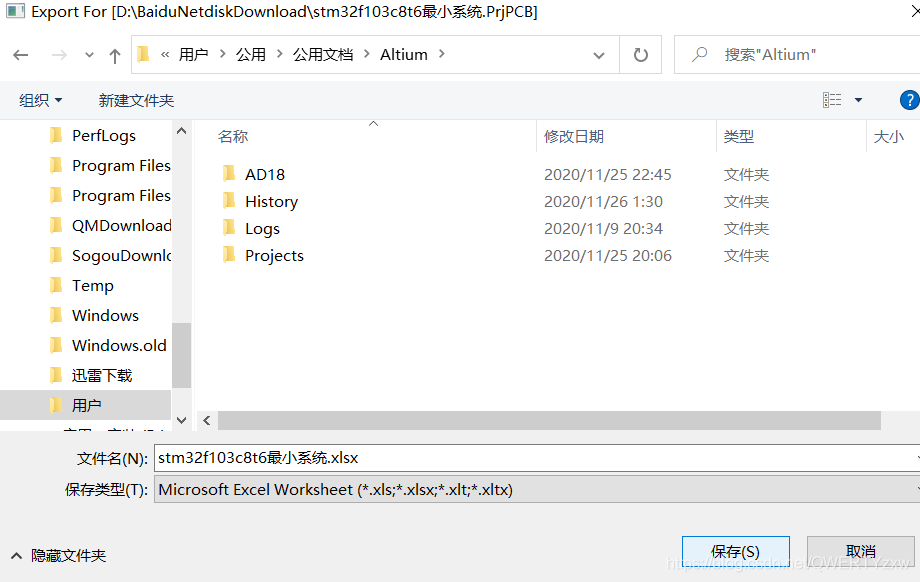

   选择路径，点击保存；

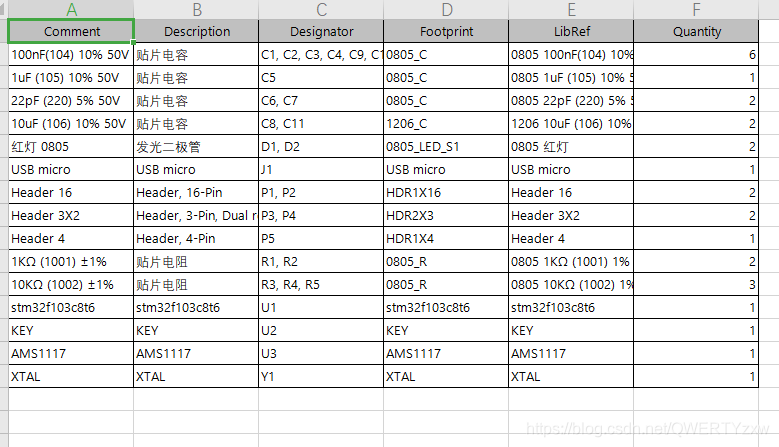

   按照存储路径，打开.xlsx文件，查看BOM表


   至此，BOM表就制作完成了。下面我们看网络表

2.网络表

1.认识网络表

网络表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。
网络表主要作用.

https://wenwen.sogou.com/z/q752691273.htm
