将Eagle原理图与PCB转换为Altium Designer格式

现在开源硬件的流行，很多国外开源硬件厂家会将 电路图  公开，例如Arduino，我们可以在官网下载到Arduino的Eagle文件，但是对于Eagle绘图软件很多人都不是很了解，并且操作上也并不是很好，所以需要将文件转换成使用 Altium Designer 可以打开的格式

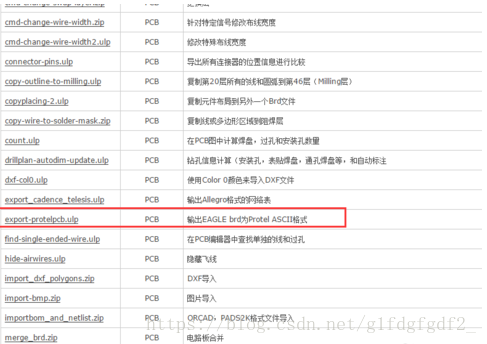

1.在 Eagle 电路图绘制软件官网下载需要使用的ULP文件，我已经下载好https://download.csdn.net/download/qq_40987215/11390457

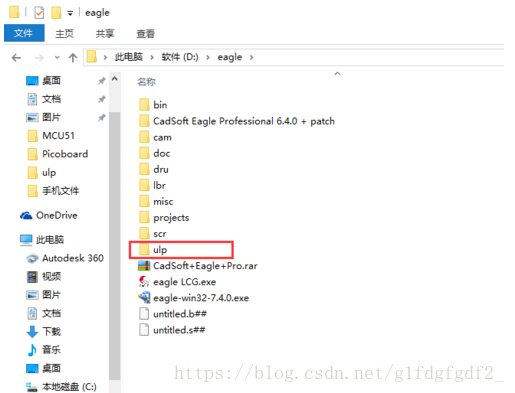

2.将文件放到Eagle安装目录下的ULP文件夹下

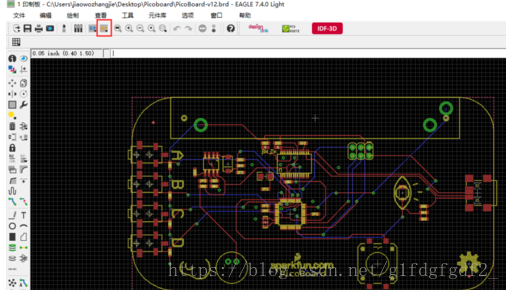

3.打开要转换的PCB文件，以Picoboard传感器扩展板为例

4.点击命令 工具栏  的ULP命令

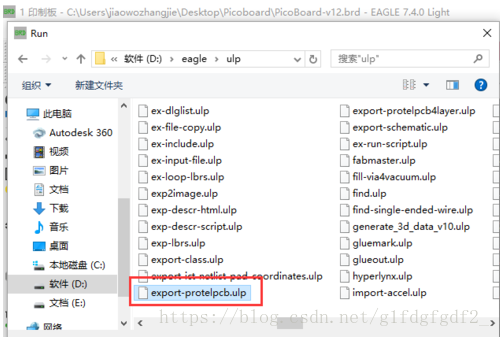

5.在弹出对话框的目录中选择“export-protelpcb.ulp”点击打开

6.选择合适的路径，保存转化后的 PCB 文件

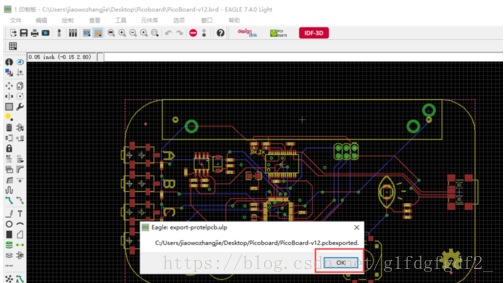

7.点击保存后，会在Eagle软件中弹出如下对话框，点击OK即可

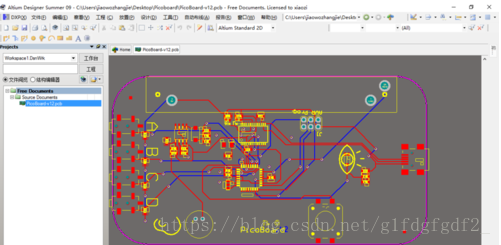

8.至此已完成PCB图的转换，双击保存的文件，就可以使用Altium Designer 打开文件
