Altium Designer 21.8原理图与PCB转Cadence 17.4的方法

阅读数 3
点赞 0
article_banner

原理图部分:工程文件只有一张原理图时:

1、先将原理图另存为ascii格式保存到一个 文件夹

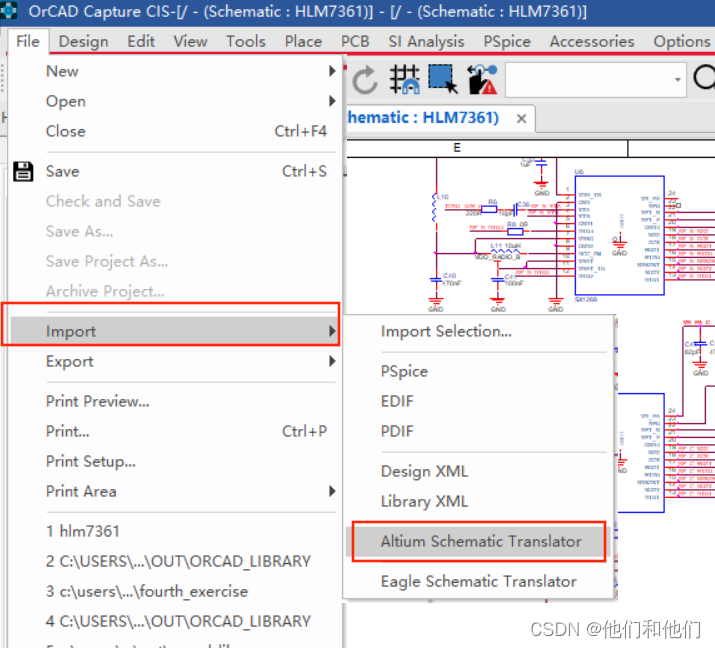

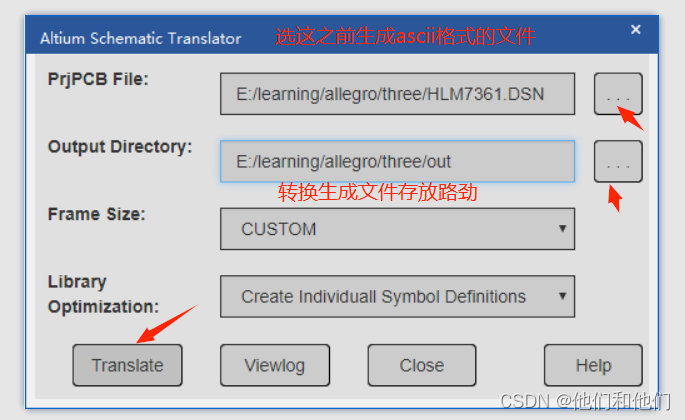

2、打开Capture CIS然后通过 fine--import选择 Altium Schematic  Translator进行 转换

3、然后再将转换好的文件打开即可

工程文件包含多张原理图时:

多张原理图文件转成ascii后生成一个工程文件,然后倒入Capture CIS进行转换时直接选择工程进行转换即可

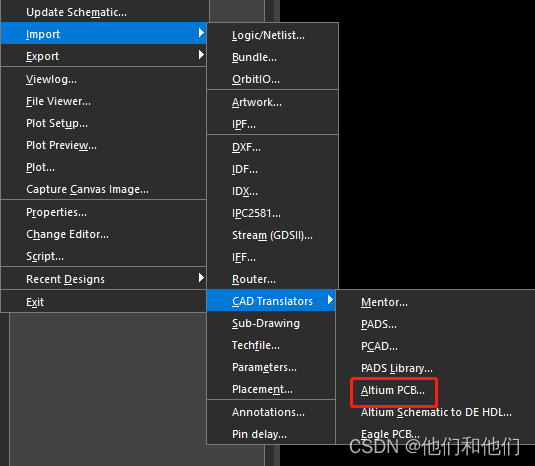

PCB部分:先将AD格式PCB另存为ascll格式文件然后在allegro PCB编辑环境下(在打开.brd界面下,非.dra)通过fine-import-cad-translators-AltiumPCB Translator进行将ascll格式转成brd格式



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
