Allegro与Altium Designer PCB文件互转教程

一、Alitum Desiger PCB文件转Allegro PCB方法

1、打开Aitum Desiger PCB文件，将文件保存为ACSLL格式即可，如下图所示：

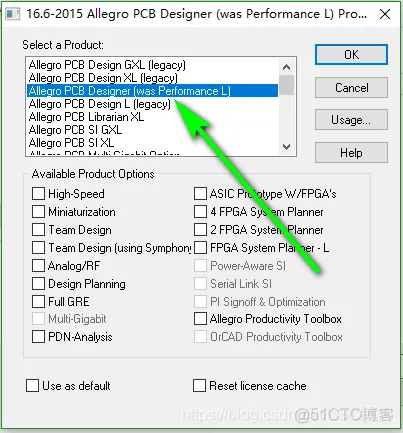

2、打开Allegro软件，需要选择“was Performance l”工具，如下图所示：

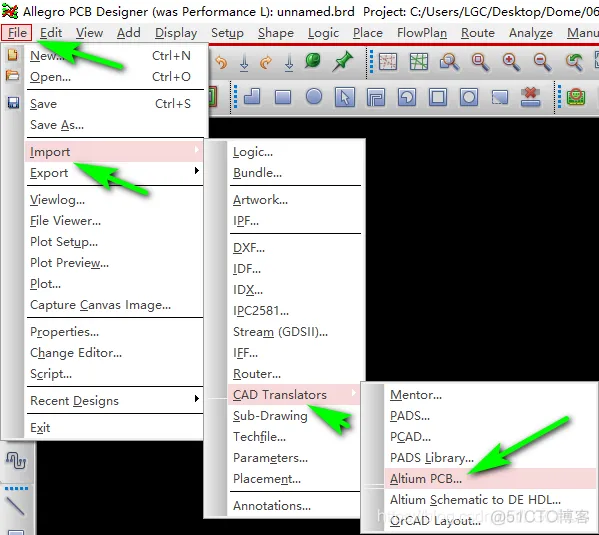

3、选择菜单File——Import——CAD Translators——Alitum PCB选项，如下图所示：

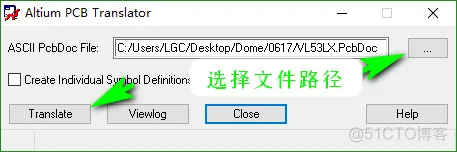

4、在Alitum PCB Translators窗口下选择ASCll格式的Alitum PCB文件，单击Translate进行文件转换，如下图所示：

二、Allegro PCB文件转Alitum Desiger PCB文件方法

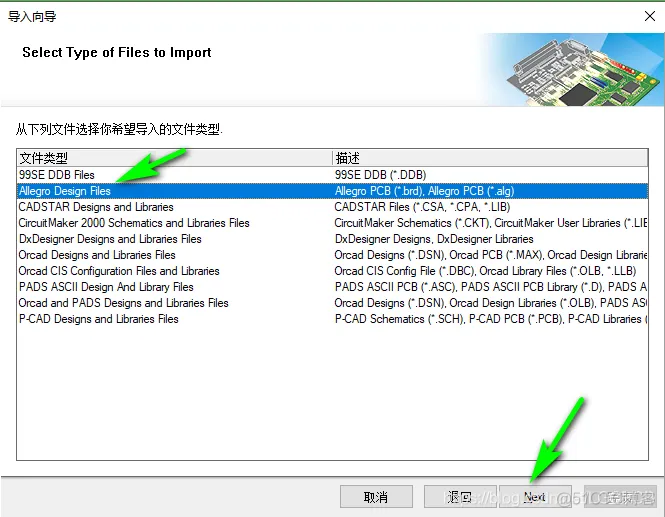

1、运行Alitum Desiger 09软件，选择菜单“文件——导入向导”，在导入向导对话框中选择Allegro design File文件类型，单击Next继续下一步，如下图所示：

2、在Allegro导入向导对话框中添加需要转换的Allgro 格式的PCB文件，单击Next继续下一步，如下图所示：

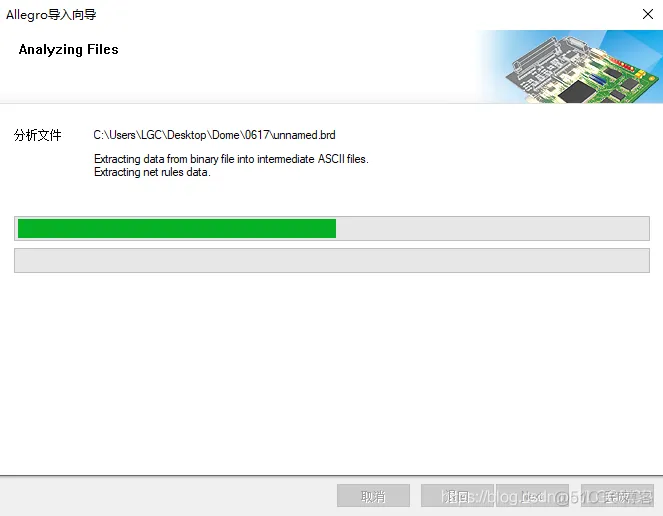

文件导入中…

弹出如下界面时，单击Next继续下一步，如下图所示：

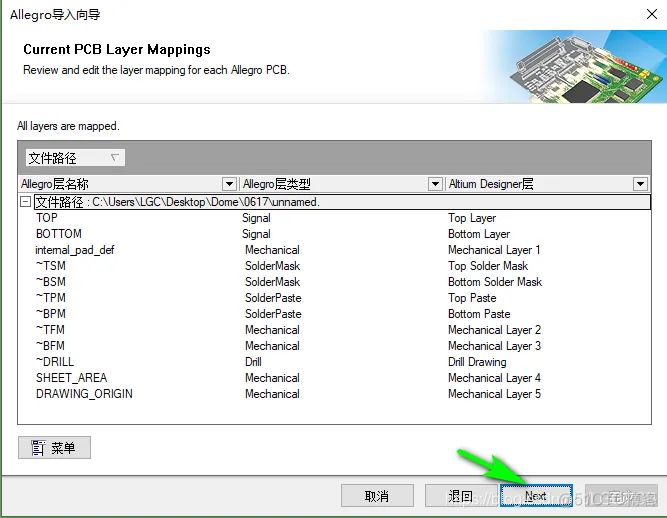

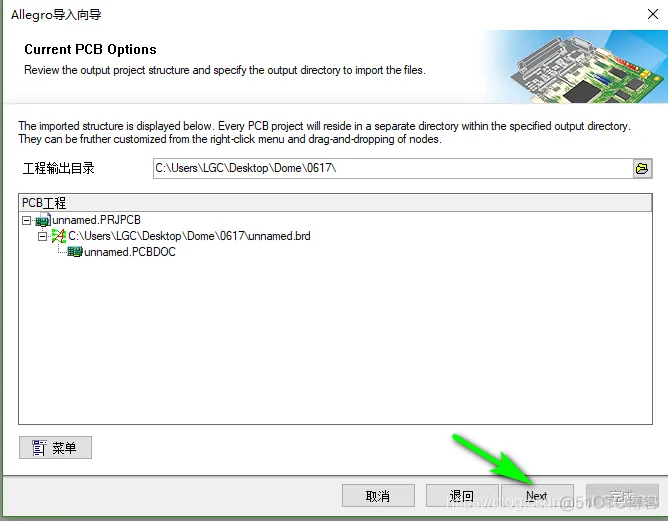

弹出如下界面时，保持默认，单击Next继续下一步，如下图所示：

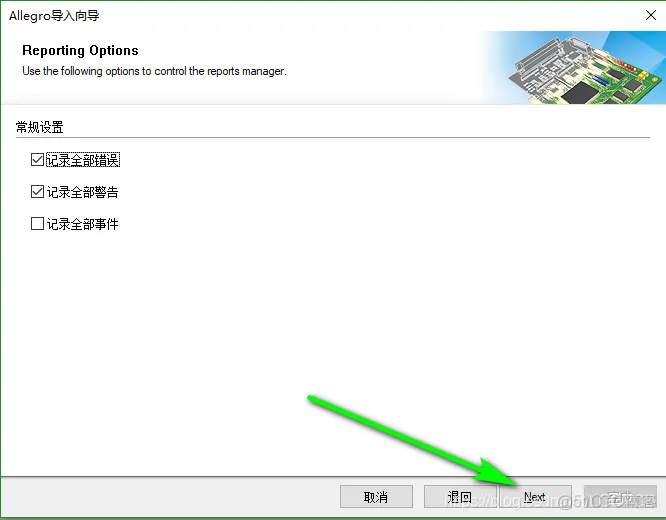

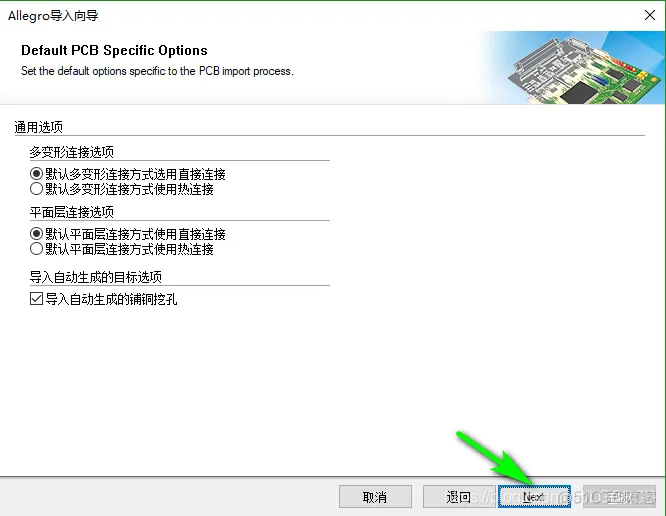

弹出如下界面时，保持默认，单击Next继续下一步，如下图所示：

弹出如下界面时，保持默认，单击Next继续下一步，如下图所示：

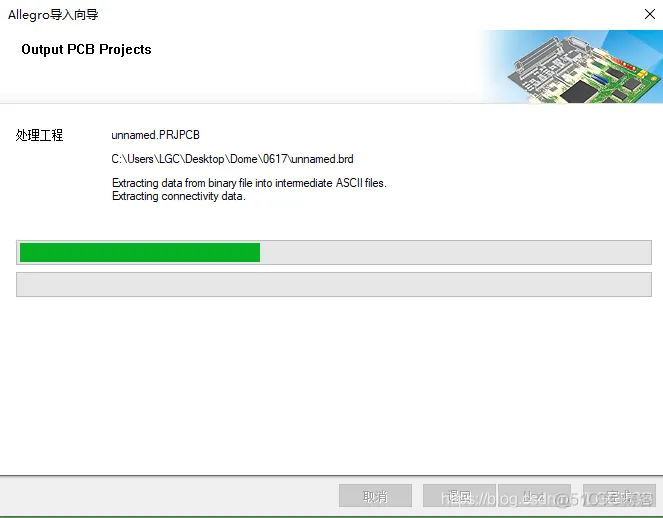

文件转换中…

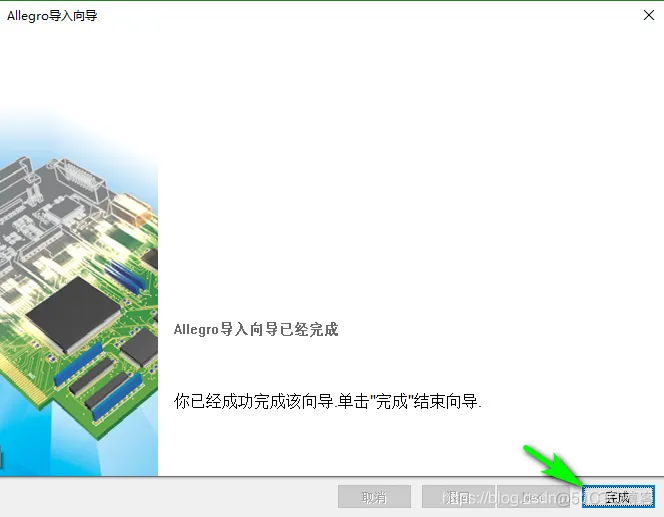

弹出如下界面时，单击完成按钮，完成导入，如下图所示：
