Allegro在PCB中如何忽略DRC

在设计PCB的过程中，有一些DRC错误不影响电气性能，以其不影响制板与器件装备的，我们可以忽略掉它们，这样在后期检查时，就可以不用重复检查这些DRC错误。
例如在器件布局过程中，布局比较紧凑，实际器件焊接上并未发生冲突，但是由于封装的“Placebound”区域做得过大，导致器件之间封装的“Placebound"区域重叠从而报错，这种DRC错误我们是可以忽略掉的。

忽略方法：

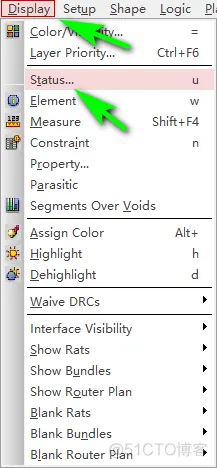

1、选择菜单Display- Status，即可查看PCB中忽略了多少个DRC标识，如图下图所示：

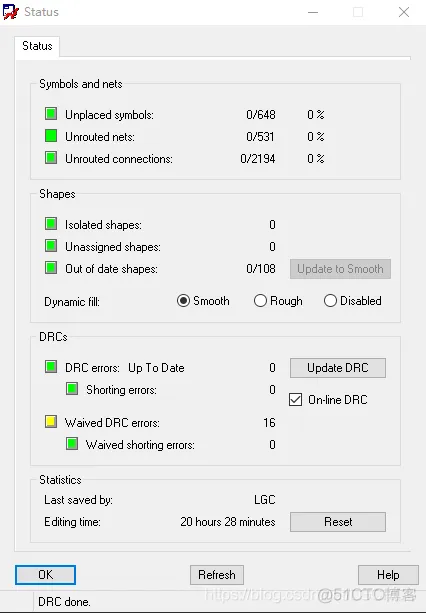

在下图“Waived DRC errors”处就是忽略掉的DRC报错。

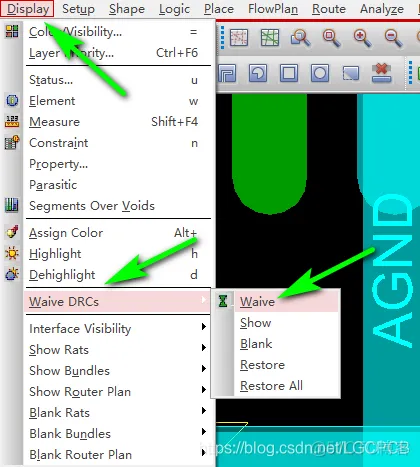

忽略DRC标识的操作也很简单，选择菜单Display→Waive DRCs- Waive,如图下图所示：

接下来再框选DRC标识即可将其忽略掉啦！！！
