Cadence Allegro标注尺寸的增加与删除方法

问题描述:
Allegro在PCB中如何增加或删除标注尺寸?

解决方法:
一、添加标注尺寸的方法:
1、在Options侧边栏下打开Board Geometry ——Dimension、如下图所示:
Cadence Allegro如何增加或删除标注尺寸?_PCB设计

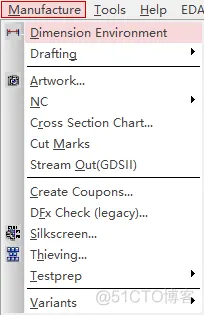

2:选择Manfacture菜单栏下Dimension Environment选项,如下图所示:
Cadence Allegro如何增加或删除标注尺寸?_PCB设计_02

3、在PCB中右键选择对应的命令Linear dimension,先选择第一个参考点,然后再选择第二个参考点,如下图所示:
Cadence Allegro如何增加或删除标注尺寸?_PCB设计_03

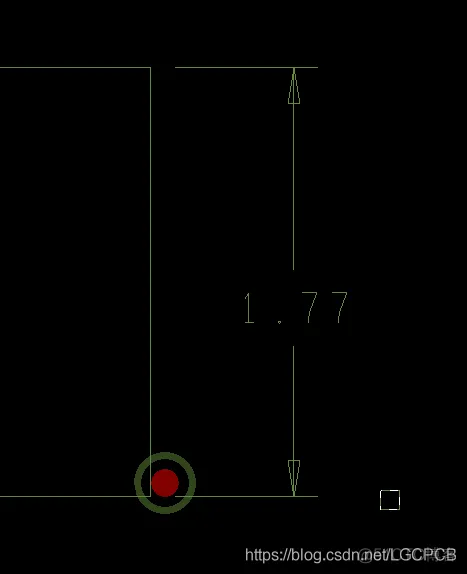

根据要求,选择不同的捕捉方式选择参考点,移动鼠标,对应的标注线就会显示出来,如下图所示:
Cadence Allegro如何增加或删除标注尺寸?_Cadence 17.2_04
二、删除标注尺寸的方法:

1、重复上面的操作命令,选择Delete dimensions 再次去已经标注好的标注尺寸线,即可删除,如下图所示:
Cadence Allegro如何增加或删除标注尺寸?_PCB设计_05
Cadence Allegro如何增加或删除标注尺寸?_Cadence 17.2_06
