Allegro板框尺寸标注技巧

1, 点击“Dimension Environment”,如下图。  (或者工具栏manufacture->Dimension Environment)

Allegro中 板框 尺寸标注_右键

然后鼠标右键,选择Linear Dimension

Allegro中 板框 尺寸标注_板框_02

然后点击板子的边框(Board Geometry/Outline),并向上拖动,就会显示此边的Linear Dimension,

Allegro中 板框 尺寸标注_板框_03

如果不显示,需要设置 Board Geometry/Dimension的颜色

Allegro中 板框 尺寸标注_板框标注_04

在Dimension Environment中,右击,可以选择“Parameters”来改变现实单位,以及还有很多的删除、修改功能。

Allegro中 板框 尺寸标注_板框_05

设置单位为 inch 或 mm:

Allegro中 板框 尺寸标注_板框标注_06

记得点击“apply”

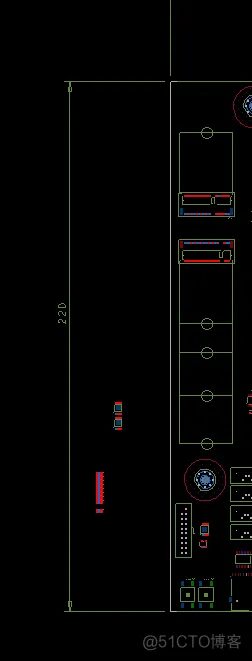

绘制好的样子:

Allegro中 板框 尺寸标注_板框_07

技巧,给标注的尺寸,添加单位: 例如mm

标注显示单位:

allegro的尺寸标注是默认不显示单位的,选择标注尺寸命令的时候在 option—text 中填写%v%u 即可

Allegro中 板框 尺寸标注_板框标注_08

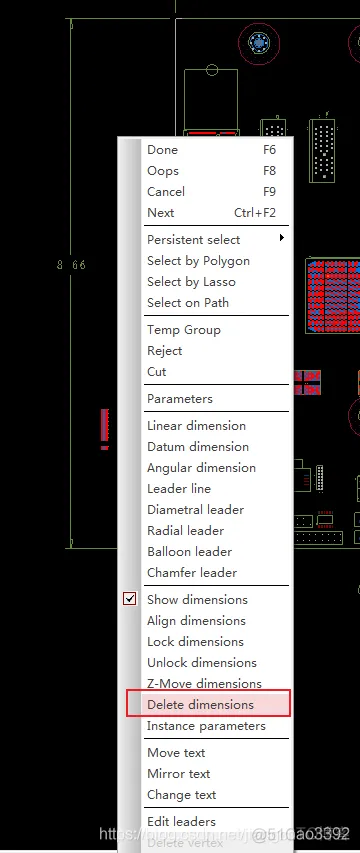

删除尺寸标注 操作方法:

Allegro中 板框 尺寸标注_标注_09

添加孔径表格的方式:Manufacture->NC->Drill Legend然后一路ok
