Cadence Allegro板框绘制向导

Cadence Allegro通过向导绘制板框的方法
Cadence Allegro绘制板框有三个方法：
1、通过手工绘制板框；
2、通过向导绘制板框；
3、通过导入DXF文件导绘制板框；
本章将教会大家如何通过向导绘制100mm的矩形板框。

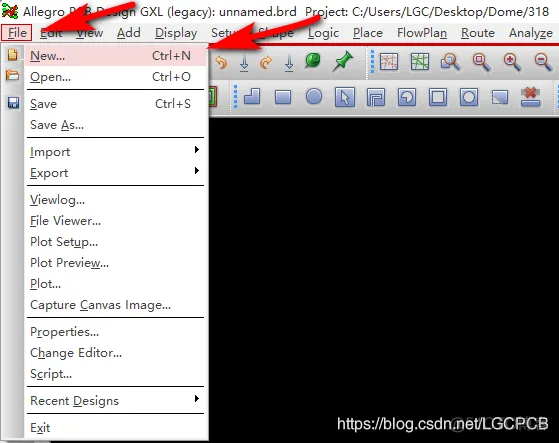

1、运行Cadence Allegro软件，打开File菜单栏，选择New。

2、这时软件会弹出New Drawing对话框，在Drawing Name填写文件名,点击Browse设置文件存放路径，Drawing Type选择Board（wizard），点击OK。

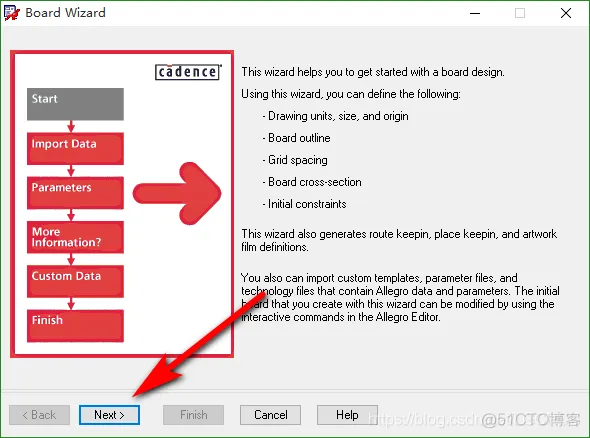

3、弹出Board Wizard向导，单击Next继续。

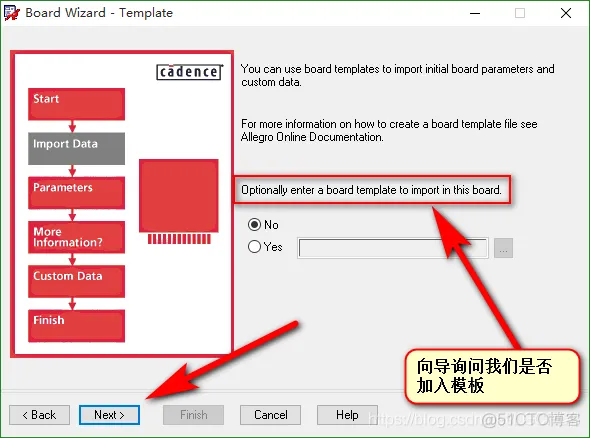

4、此时向导询问我们是否加入模板，因为没有模板，选择No,单击Next继续。

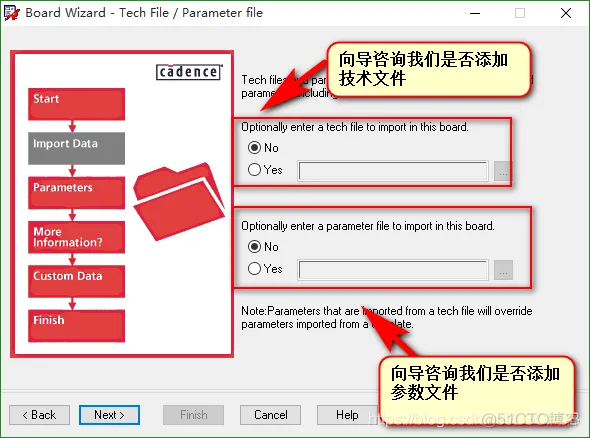

5、此时向导咨询我们是否添加技术文件和参数文件，选择No,单击Next继续。

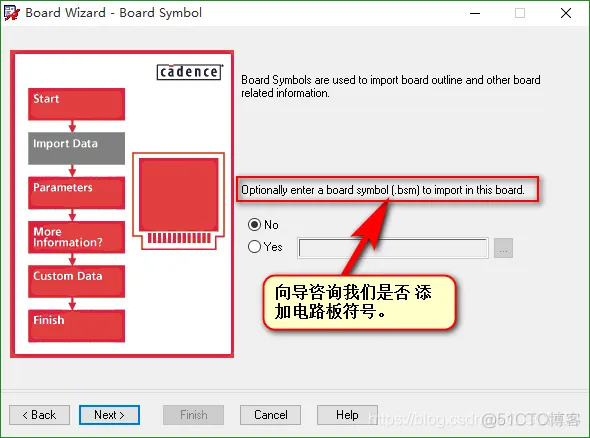

6、此时软件向导咨询我们是否 添加电路板符号，选择No,单击Next继续。

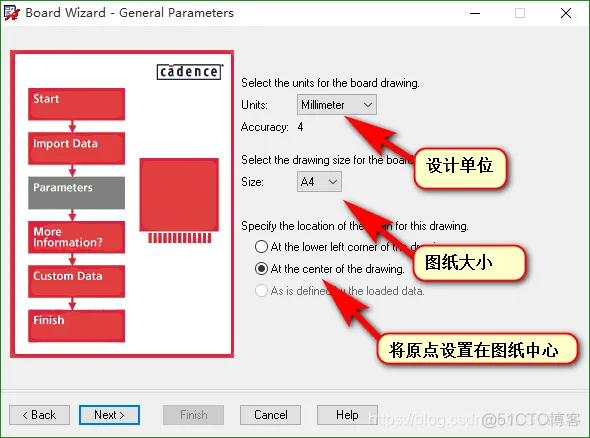

7、设置设计单位mm、图纸大小A4、原点位置设置在图纸中心，单击Next继续。

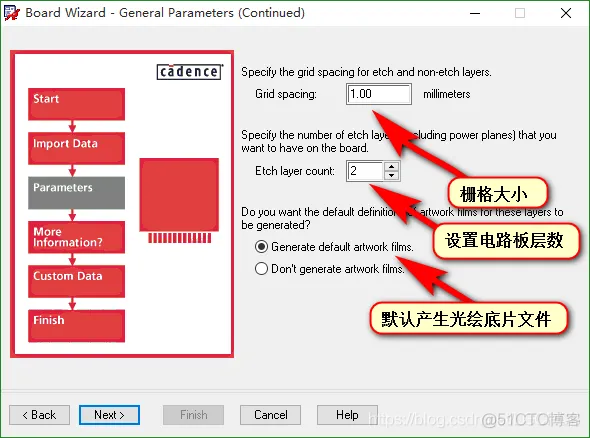

8、设置栅格为1mm和叠层数量为2层，单击Next继续。

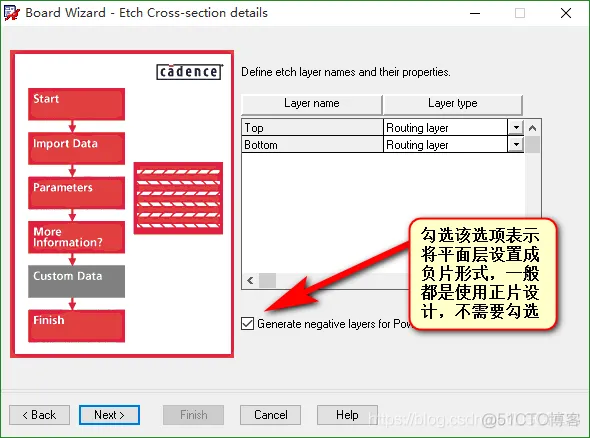

9、叠层属性设置，layer type选择Routing layer(走线层)，Power Plane(平面层)，这里我们选择Routing laye，单击Next继续。

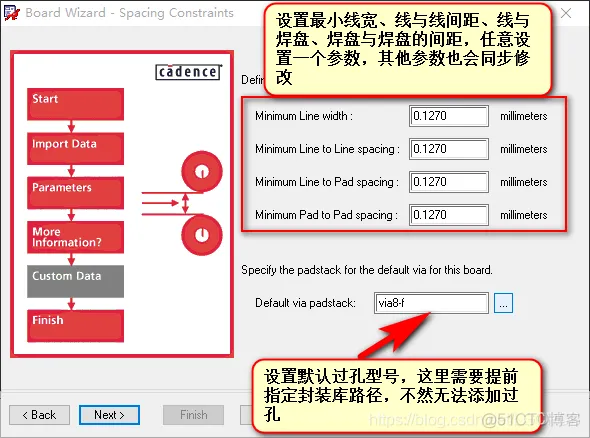

10、设置默认过孔型号、最小线宽、线与线间距、线与焊盘、焊盘与焊盘的间距，任意设置一个参数，其他参数也会同步修改（比如设置最小线宽为5mil、线与线间距、线与焊盘、焊盘与焊盘的间距也自动设置为5mil），单击Next继续。

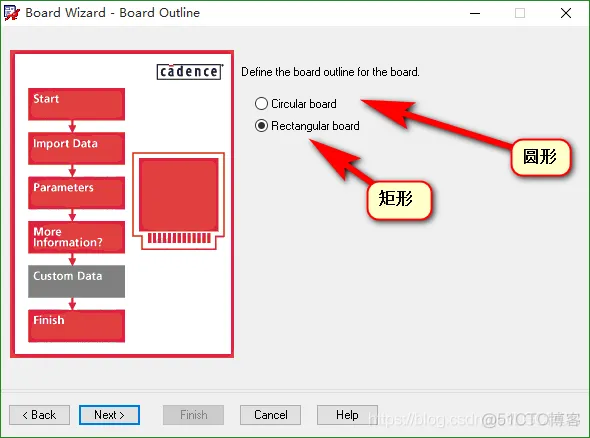

11、设置电路板形状为矩形，单击Next继续。

12、设置电路板尺寸大小（宽度100mm,高度100mm）、走线离板边的距离为1mm、元件离板框的距离为1mm，单击Next继续。

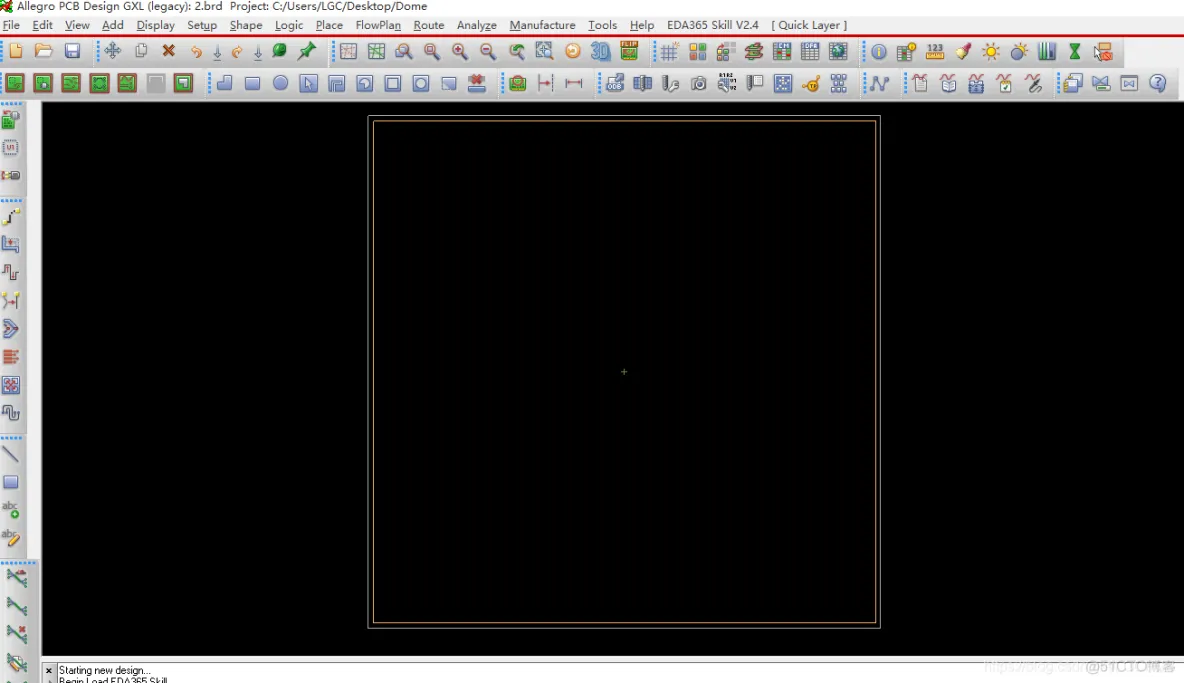

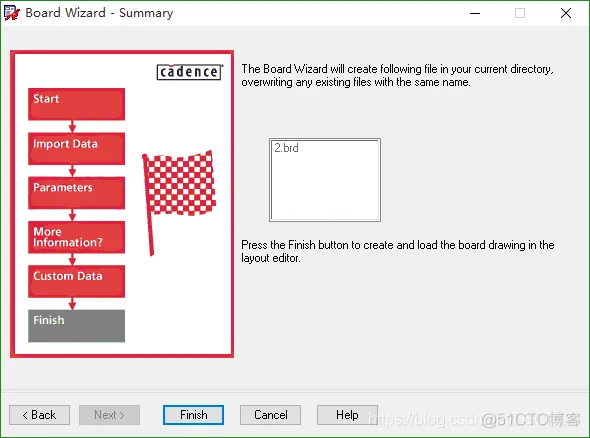

13、弹出PCB板预览窗口，单击Finsh完成板框创建，文件会自动打开。
