Cadence Allegro如何生成PCB截面图

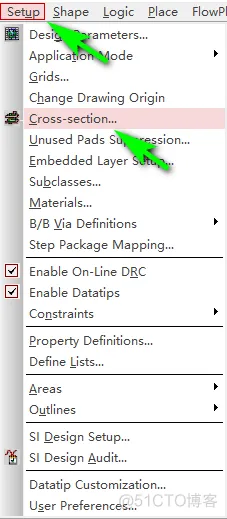

设置方法:1、选择菜单Setup——Cross section,如下图所示:

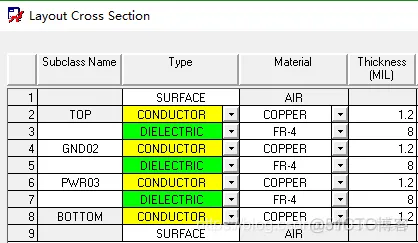

设置好叠层相关的详细参数,如下图所示:

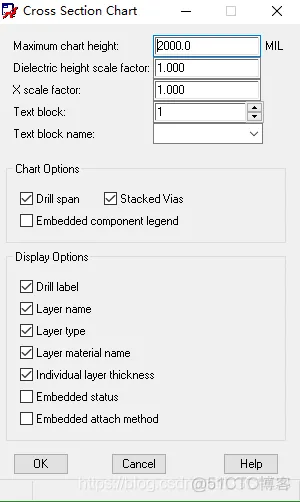

2、选择Manufacture——Cross Chart,在弹出的对话框中设置好文字体号,其他保持默认,如下图所示:

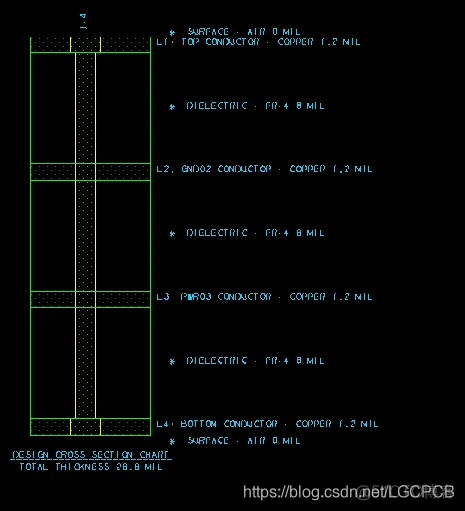

3、单击“OK”按钮,把板层截面图放在合适的位置,如下图所示,下图右侧绘出了板层截面图所在的子分类。
