原理图与PCB互动:Allegro交互设计教程

Allegro是一个强大的电子设计自动化(EDA)工具,广泛应用在PCB设计领域,其中有个操作是实现原理图和PCB文件的交互,该如何做?下面将探讨其实现方法,希望对小伙伴们有所帮助。


1、原理图设置

打开Allegro软件,点击菜单栏中的“Options”->“Preferences”。

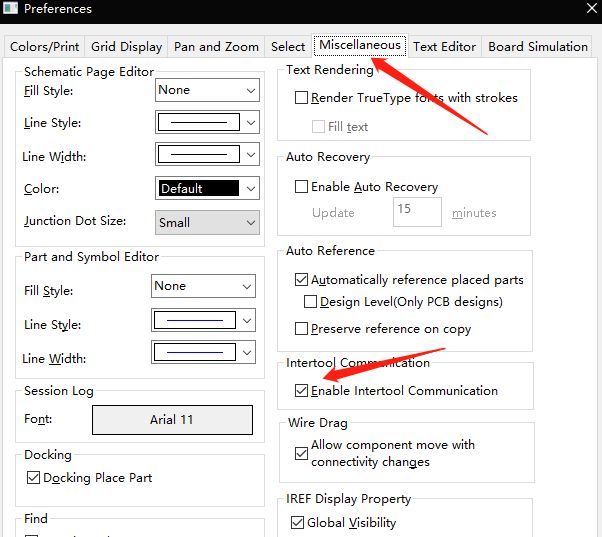

将弹出选项卡,在“Miscellaneous”的“Intertool Communication”下面的方框,使其能交互布线。






2、原理图生成网表

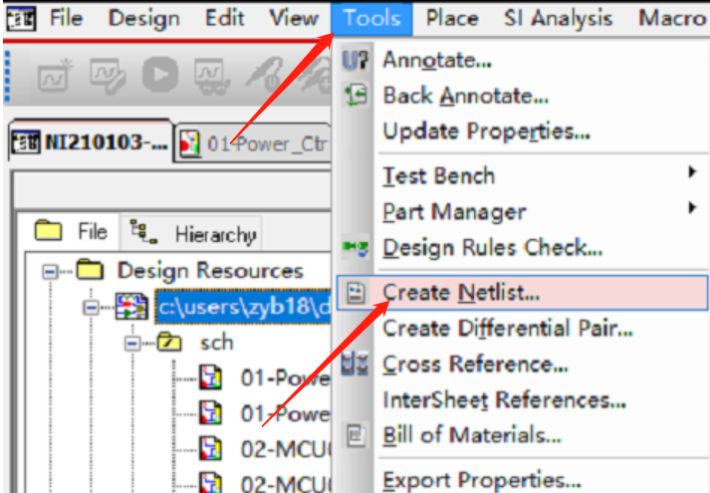

在Allegro软件中,点击“Tools”->“Create Netlist...”,点击“确定”,最终生成网表。






3、PCB导入网表

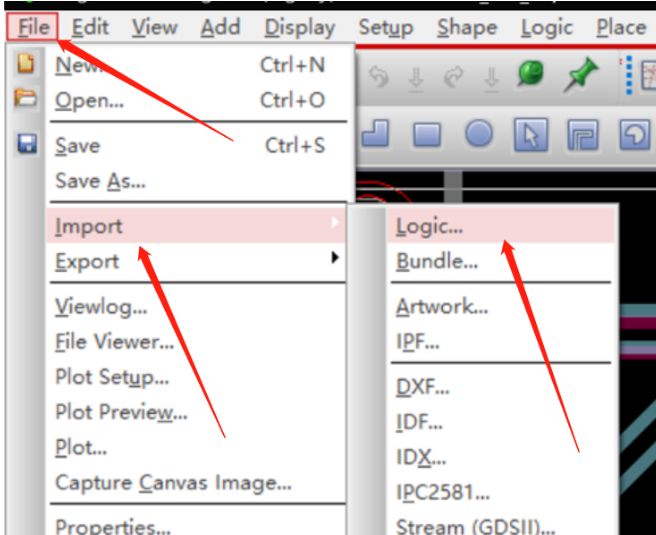

打开PCB文件,然后在Allegro软件菜单栏中点击“File”->“Import”->“Logic...”,点击你需要导入的网表。
