Allegro PCB与原理图交叉布线技巧

1、打开Allegro

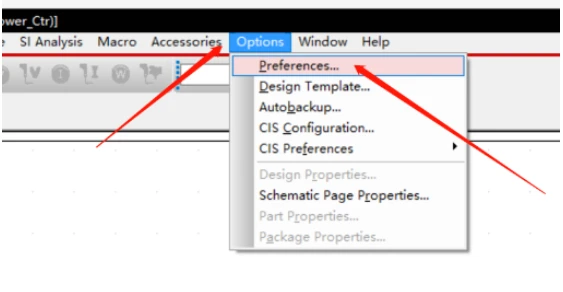

打开Allegro软件,点击主菜单栏的“Options”->“Preferences...”;


2、使原理图能交叉布线

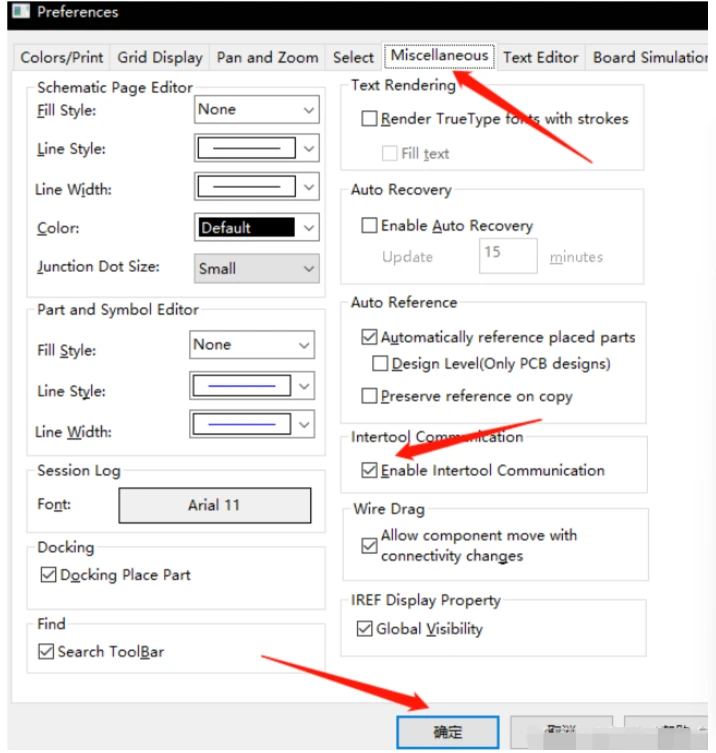

将显示出对话框,选择“Miscellaneous”,在“Intertool Communication”选项勾选,点击“确定”,使原理图能交叉布线;


3、原理图生成网表

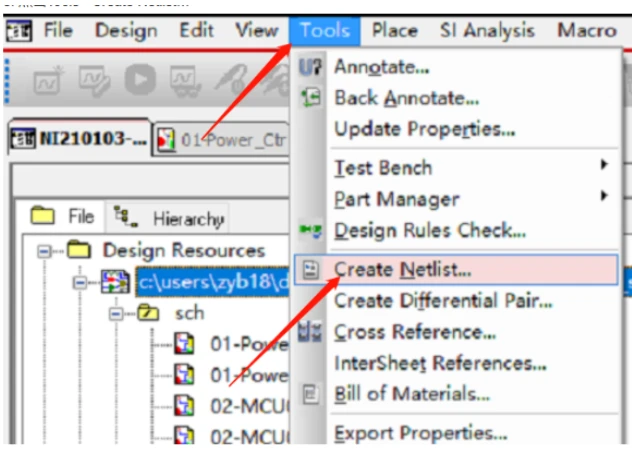

点击菜单栏的“Tools”->“Create  Netlists”,将生成网表,注意要保证网表不能有错误;


4、网表

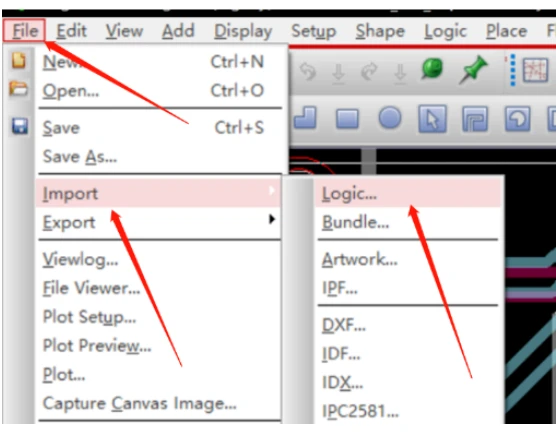

打开PCB文件,点击主菜单栏里的“File”->“Import”->“Logic”,找到网表所在的文件夹点击“确定”;


5、导入网表

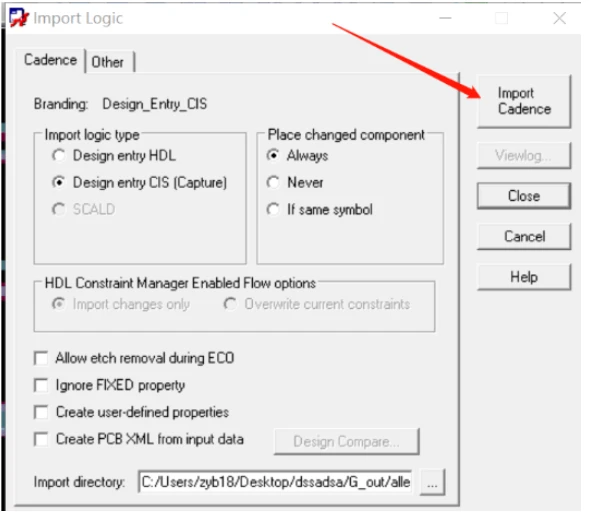

在“Import Logic”对话框中点击“Import Cadence”即可导入网表。
