Allegro PCB的布局

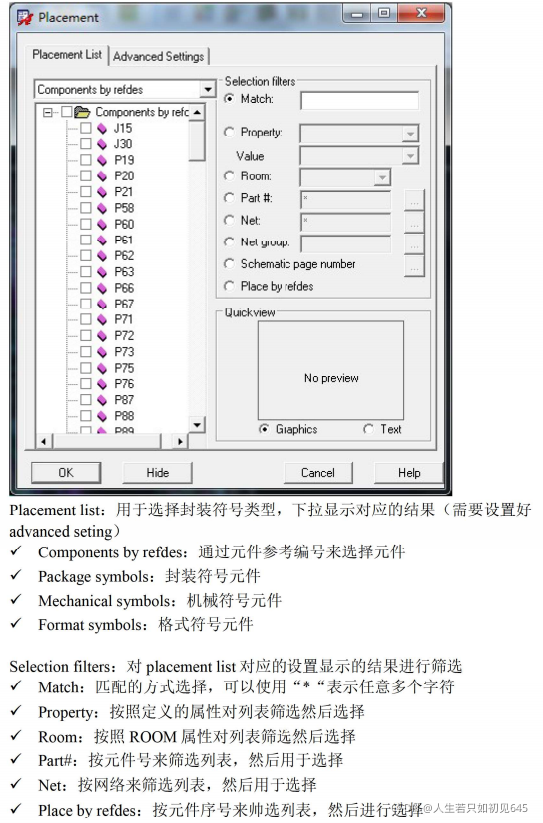

1、手工导入元器件。place→manually进入放置设置页面

在需要放置的元器件前面打勾，可以依次放置元器件。

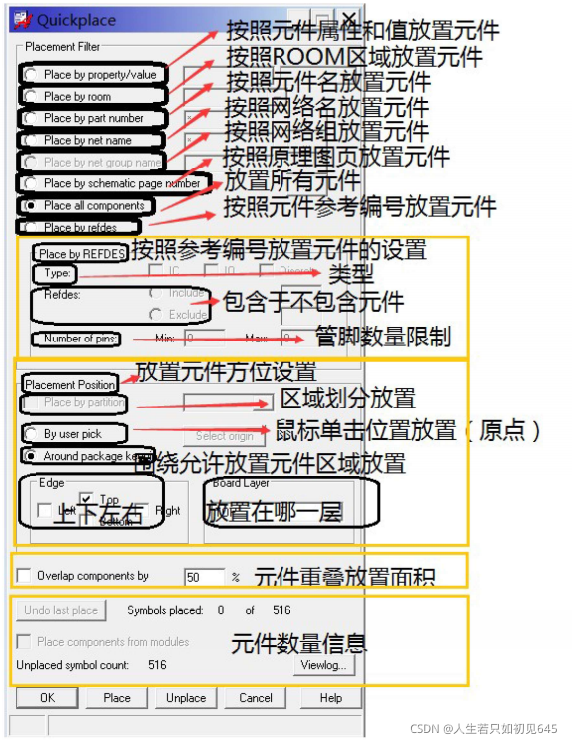

2、快速放置元器件。place→Quickplace。

使用快速放置功能需要先画好板宽outline才可以。

3、设置room区域。需要在事先在原理图设置好room。框选好元器件，按CTRL+E进入编辑页面，在room选项中框选所有想选为一个room的器件右击鼠标选择edit(编辑)，输入room的名称即可。设置好之后再导入网络表。

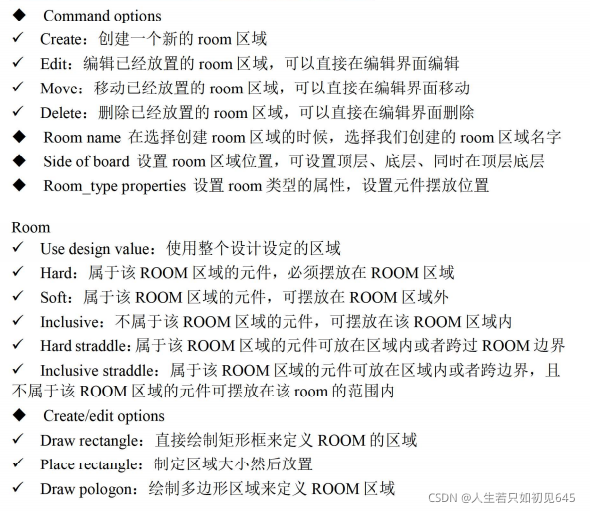

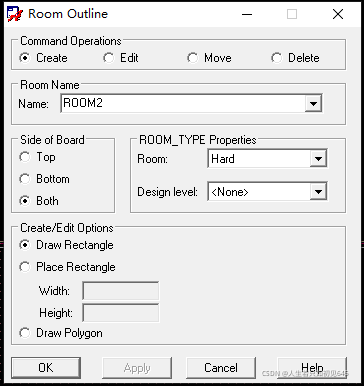

4、在PCB板中画room区域。setup→outline→room outline

不需要点击OK ，直接在板上画room区域。

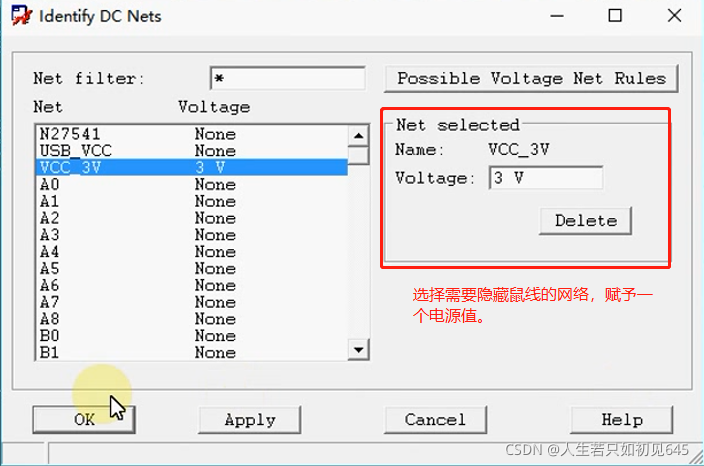

5、在布局时，为了避免GND、power等网络鼠线对我们的干扰，我们可以暂时隐藏这些网络的鼠线。logic→identify DC Nets。

恢复被隐藏的鼠线。

点击普通模式

选择网络（需要在find中勾选网络）右击鼠标右键，选择edit property

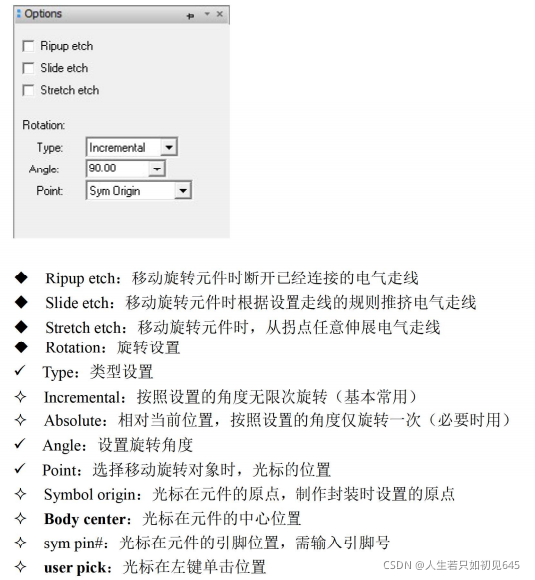

6、移动

7、镜像。先选择元器件然后选择命令 Edit→mirror（各自镜像）

8、固定元器件。

       取消固定

9、刷新器件（修改了器件想恢复原状可以用到）

       选择布局模式然后鼠标指着需要刷新的器件右击鼠标选择Refresh symbol instance

10、对齐。

       布局模式下，选择需要对齐的器件右击鼠标右键选择   Align components

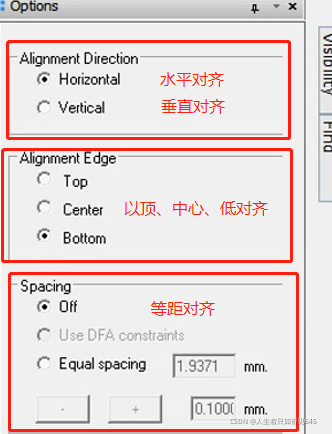

右边窗口option可以选择对齐模式

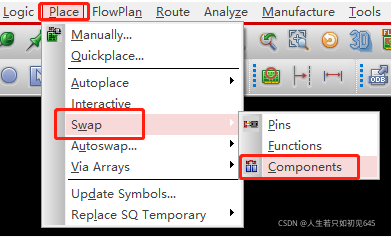

11、两个器件互换位置

选择components这个命令之后点击需要互换位置的两个元器件即可实现互换。

12、交互布局（原理图跟PCB）

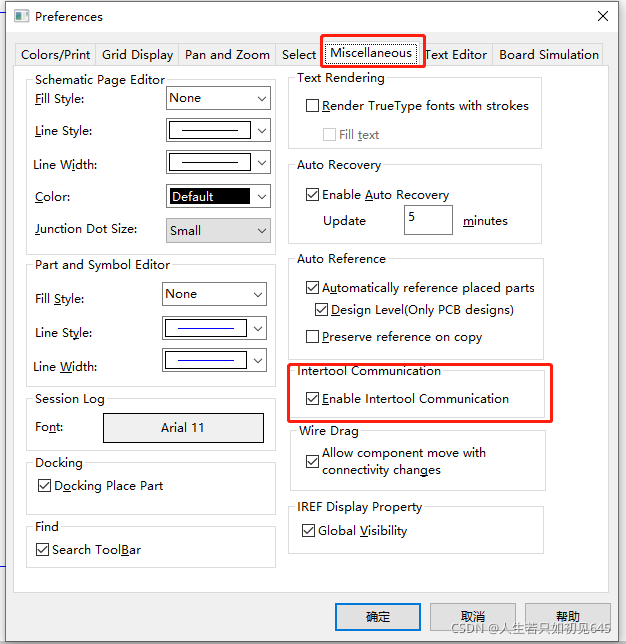

首先需要先打开同步功能。options→preferences。图中方框内打勾

将原理图跟PCB分别放置屏幕左右两边，点击原理图中的器件PCB板中对应的器件也会被选中。

在PCB中选择移动命令然后框选原理图中的器件对应PCB中的器件也被框选可以直接移动器件，方便布局。

而选中PCB中器件对应原理图器件却不会被选中，在是需要高亮器件对应的原理图中器件才会被选中。

13、布局时可以隐藏鼠线，然后先显示需要布局部分器件的网络鼠线。

显示部分鼠标display→show rats→components之后在框选需要显示鼠线的部分器件
