allegro模块布局+交互布局详解


文章目录

  • 内容说明 一、模块布局 二、同步交互设置 三、allegro反向高亮原理图器件操作

内容说明

1、模块布局包含ORCAD ROOM属性创建、Allegro ROOM框创建、快速摆放元件、Placement ROOM摆放元件方式。

   2、同步交互布局操作。

   3、allegro反向高亮原理图器件操作。

一、模块布局

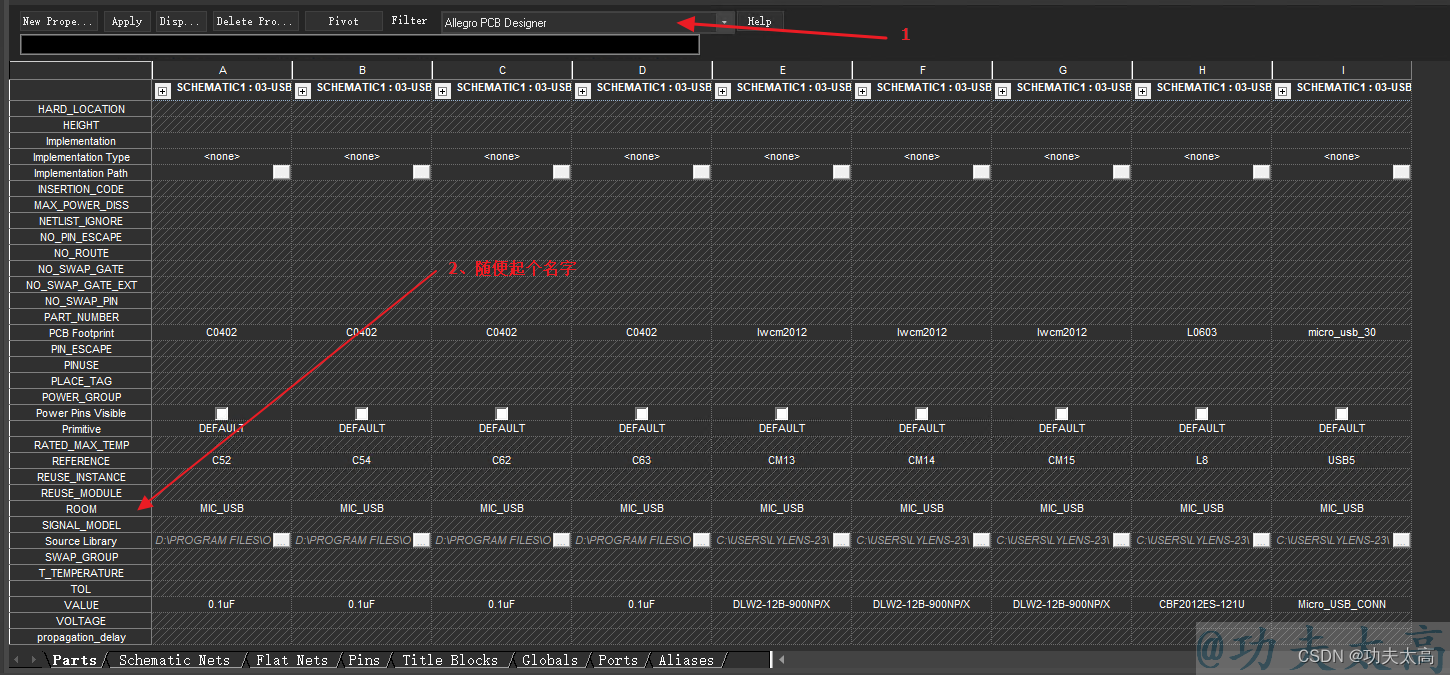

1、在ORCAD中选中元器件,回车进入下图界面,设置完后,保存导出原理图网表。
请添加图片描述

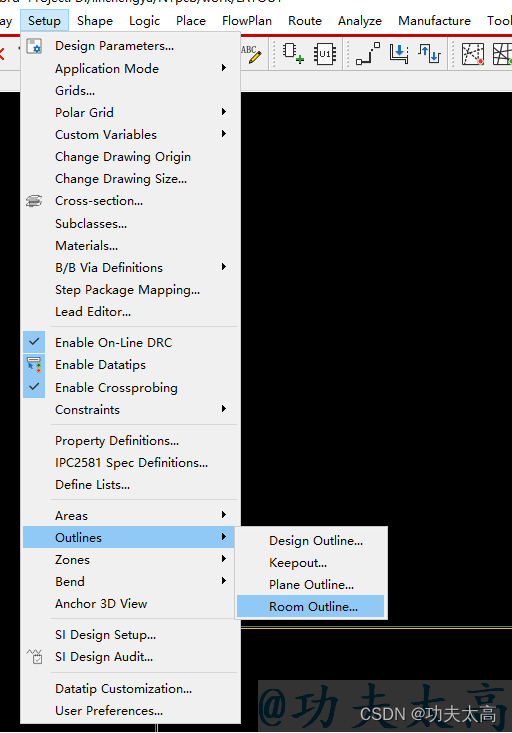

2、进入allegro,导入网表,选中命令,进入创建ROOM框界面
请添加图片描述

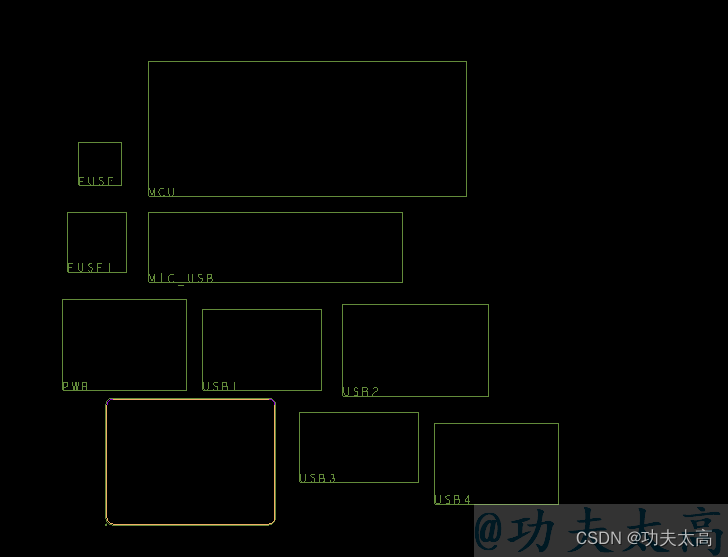

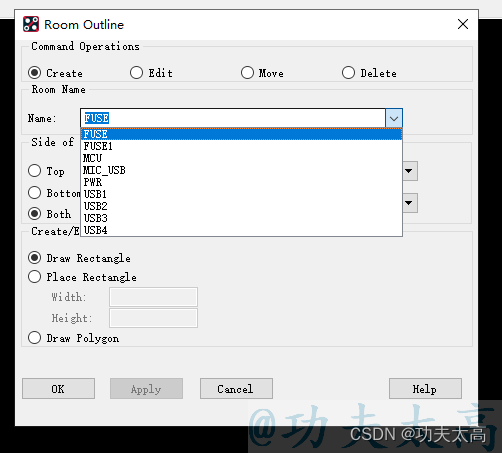

选择ROOM 名称开始创建。
请添加图片描述
请添加图片描述

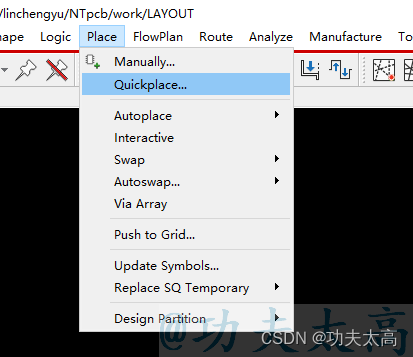

3、选择快速摆放元器件命令
请添加图片描述

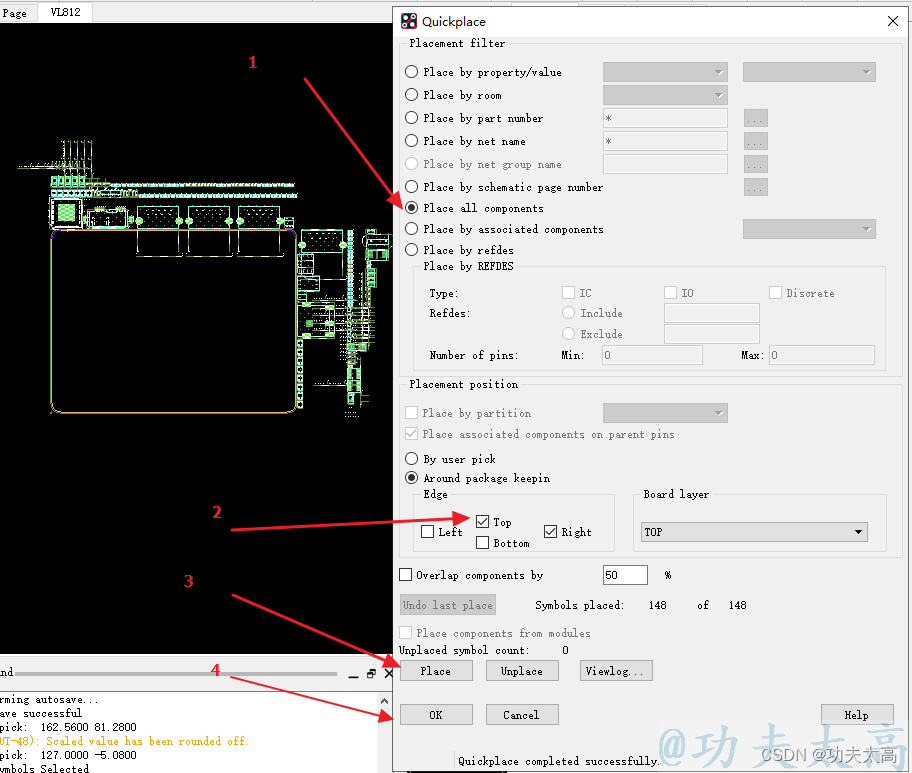

4、快速摆放元气件设置
请添加图片描述

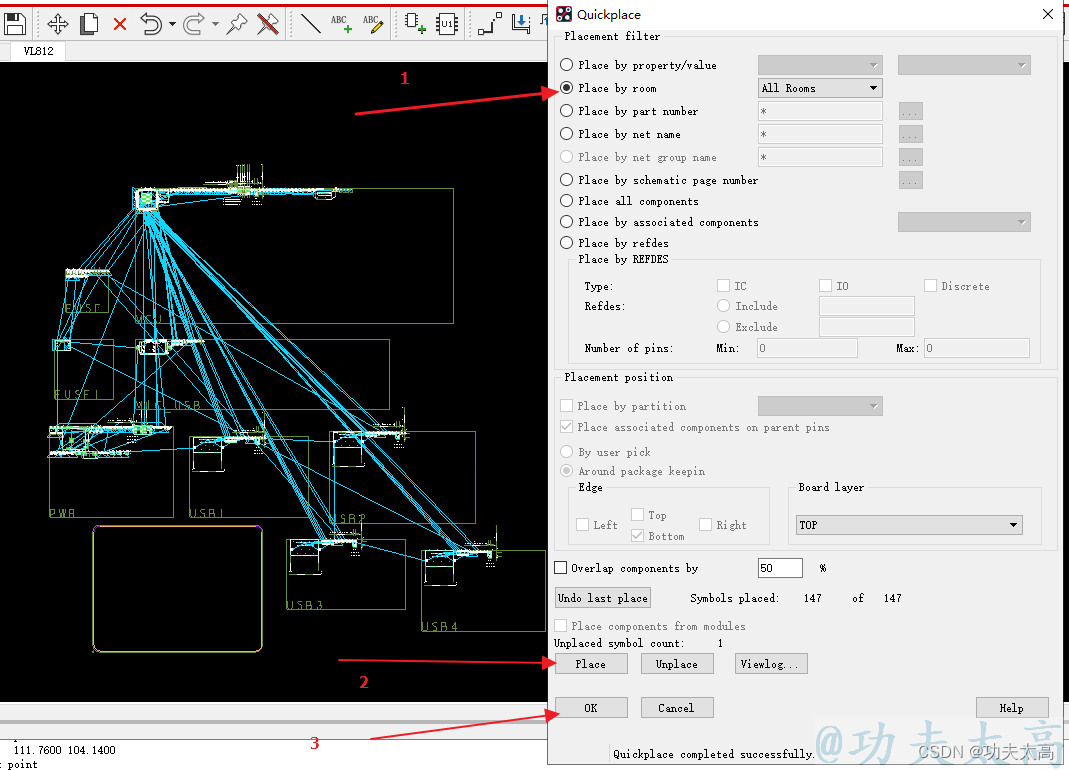

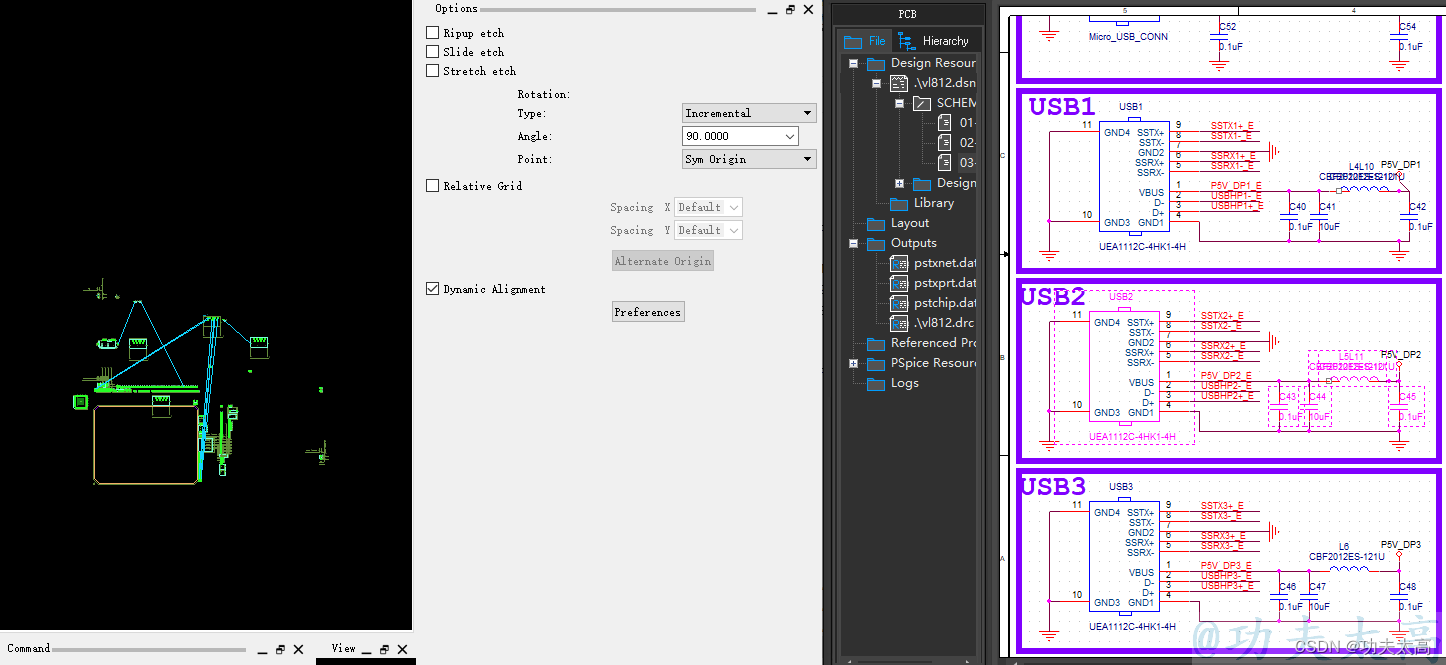

5、Placement ROOM摆放元件方式设置。
请添加图片描述

二、同步交互设置

1、ORCAD 选择命令进入设置界面
请添加图片描述

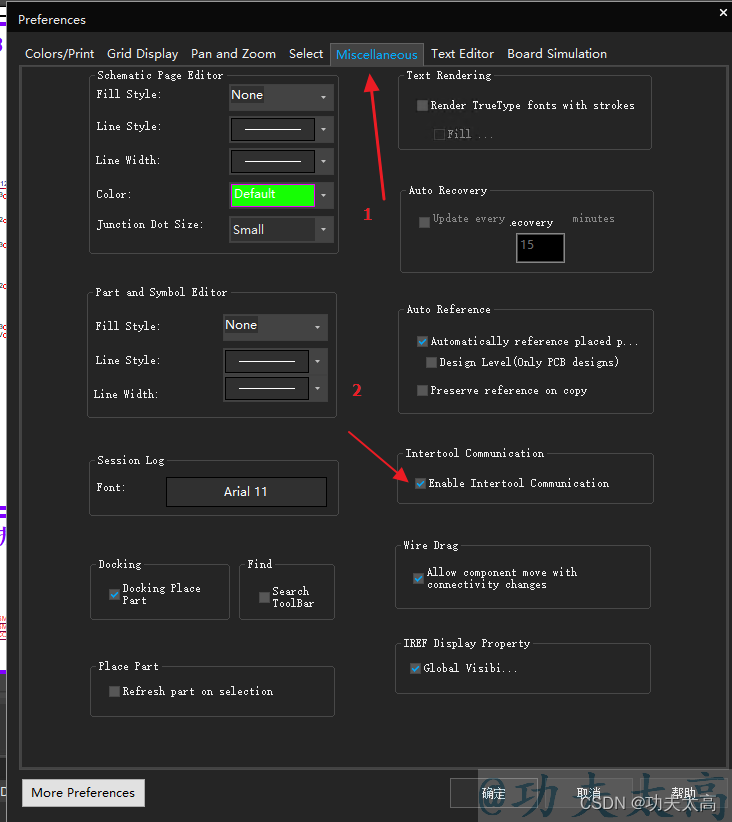

2、勾选下图选项
请添加图片描述

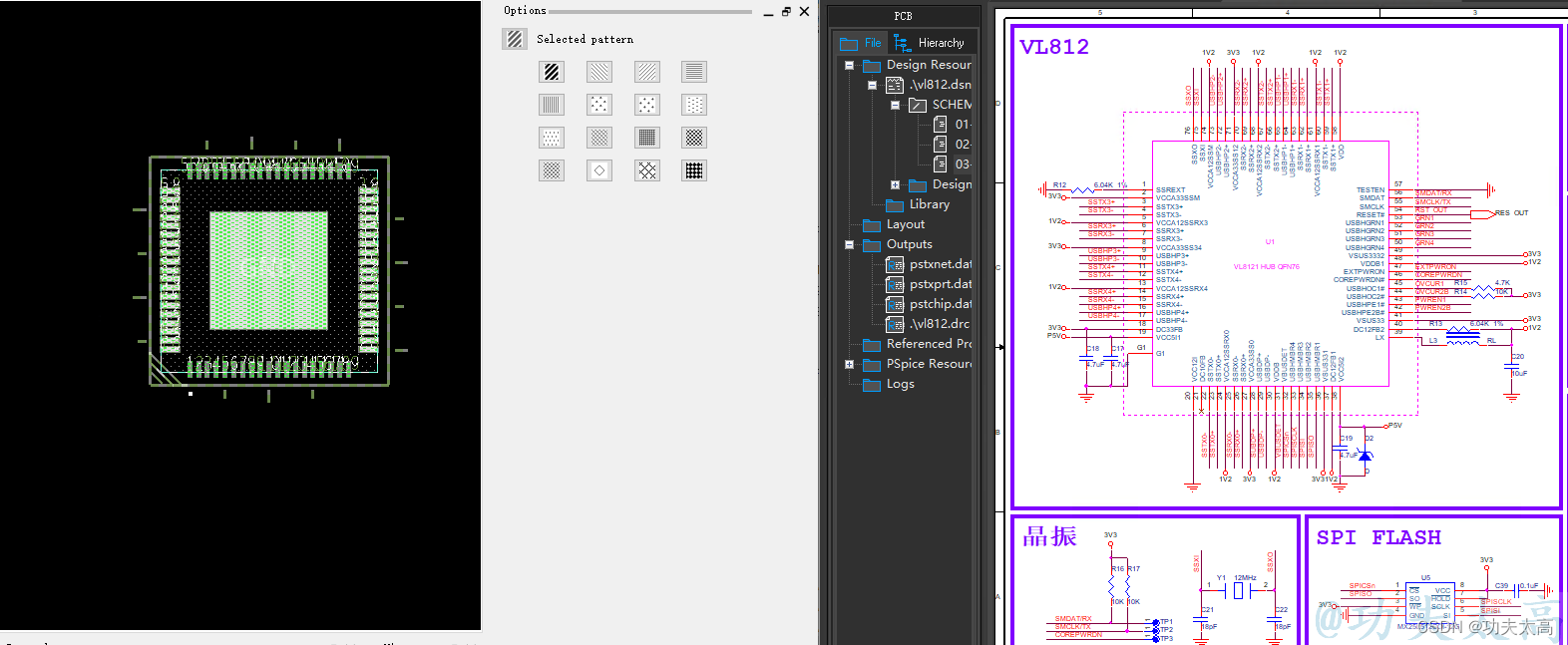

3、进入allegro,快速摆放元器件
请添加图片描述

4、在allegro选择移动命令,然后在原理图选中元气件,接着就可以到allegro移动原理图中选中给的元件
请添加图片描述

三、allegro反向高亮原理图器件操作

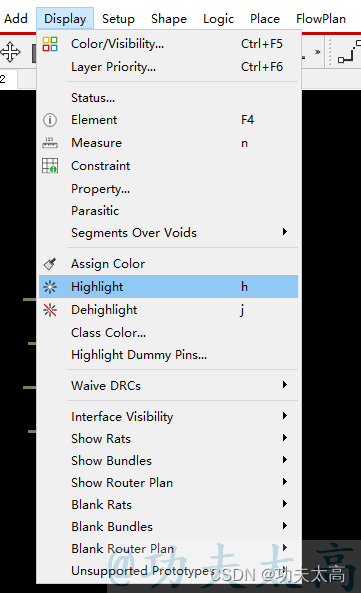

1、在allegro中选择高亮命令
请添加图片描述

2、点击需要高亮的元件,在原理图那边就会高亮该元器件
请添加图片描述
