Allegro PCB操作技巧(二)

1、修改和导入DXF文件

(1)删除原有板框图

选择删除命令。

Allegro PCB操作技巧(二)

图1

操作对象属性选择Lines(线)–>光标选择板框,空白处双击–>删除选择的板框。

Allegro PCB操作技巧(二)

图2

(2)导入DXF板件结构文件

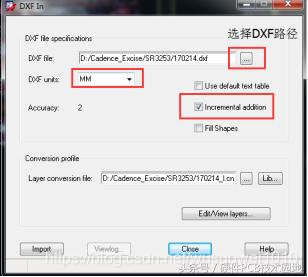

Flie–>Import–>DXF–>弹出导入操作界面。选择DXF文件所在路径,注意路径和文件名称不能有中文、标点等。

Allegro PCB操作技巧(二)

图3

点击Edit/View layers按钮–>编辑要导入的目标层。选择OUTLINE为板框,在任何层都会显示。

也可以选择BOTTOM ROOM或者TOP ROOM,在导出geber时与OUTLINE会多处一些文件。

Allegro PCB操作技巧(二)

图4

回到DXF In界面–>点击Import按钮–>导入DXF文件。此时导入的DXF结构图形还没有在正确的目标位置。

(3)整体移动DXF结构图形至目标位置

点击移动按钮(或快捷键)–>选择操作对象属性Line。

Allegro PCB操作技巧(二)

图5

Allegro PCB操作技巧(二)

图6

在Option栏中选择User Pick(使用用户拾取目标点)–>命令栏输入DXF结构图形坐标–>光标移动至对应点,此时可以整体移动DXF结构图形。

Allegro PCB操作技巧(二)

图7

Allegro PCB操作技巧(二)

图8

输入移动的目标点坐标,回车,完成移动。注意User Pick中的对应的DXF结构图形位置要与目标点坐标相对应。

Allegro PCB操作技巧(二)

图9

2、显示部分元件飞线

为了方便布线有时需要显示部分元件的对应飞线,以便了解元件间的物理关系。

Display–>Show Rats–>Components–>点击元件,显示该元件飞线。

Display–>Show Rats–>Nets–>框选部分区域,显示所框选区域飞线。

点击工具栏Net Schedule–>点击焊盘–>显示与该焊盘有关的飞线。

Allegro PCB操作技巧(二)

图10

3、拖动元器件

在PCB布局或者layout时,有时元件的焊盘已经走线,在此时移动元件时可以保留或删除与之相关的走线。

首先,选择移动命令,在Find栏中勾选Symbol。

Allegro PCB操作技巧(二)

图11

Allegro PCB操作技巧(二)

图12

其次:勾选Ripup etch–>移动元器件时,与之连线自动断开。勾选Stretch etch–>移动元器件时,与之连线自动转换角度并连线。

Allegro PCB操作技巧(二)

图13
