Cadence Allegro PCB中器件焊盘移动操作指南

Cadence Allegro PCB中如何移动器件的焊盘？
一般情况下，使用MOVE命令对器件进行操作时，可以移动整个器件和器件的丝印，而不能单独移动器件的焊盘。常规情况下移动PCB中的某些元素（封装，过孔，丝印）都是在MOVE命令下进行操作，而使用MOVE命令直接对器件焊盘进行移动是无法操作的。如果使用MOVE对其操作，软件就会是提示器件的焊盘没有解锁（如下图），需要单独对器件进行设置之后，方可移动器件焊盘。

设置方法如下：

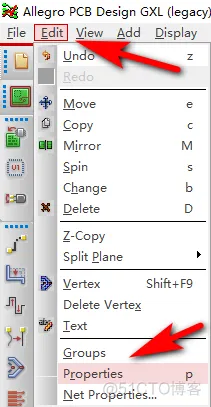

1、选择Edit菜单栏下Properties选项，如下图：

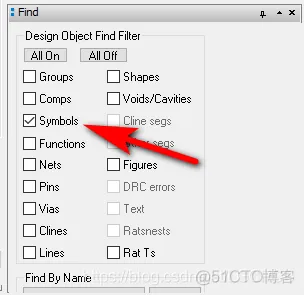

2、在Find侧边栏中只选择Symbols，如下图：

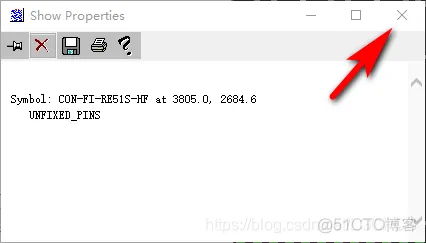

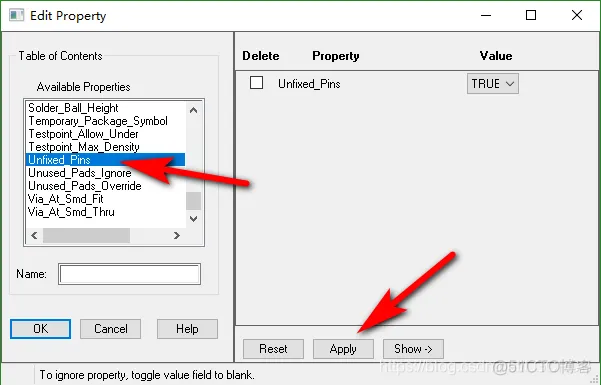

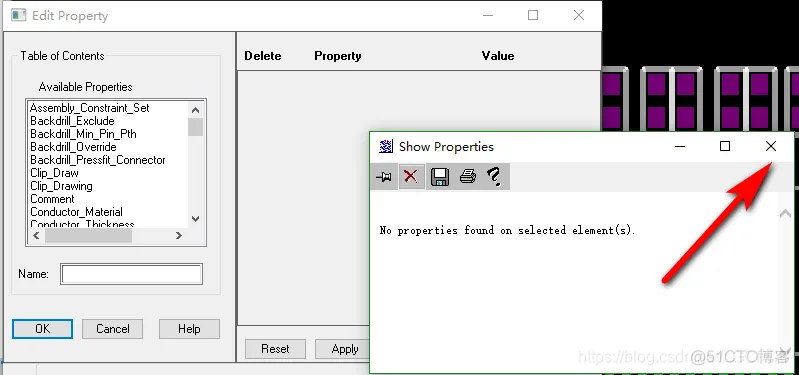

3、用鼠标单击器件后会提出如窗口，需要关闭“Show Properties”窗口，在Edit Property对话框选择“Unfixed Pins”,点击Apply（会弹出“Show Properties”窗口提示器件的焊盘已经解锁）。此时在回到PCB中就可以对该器件的焊盘进行移动了。

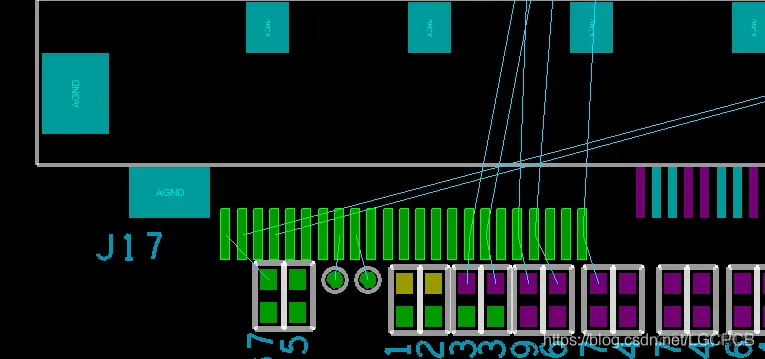

4、效果图如下所示：
