Allegro Pad Designer焊盘制作教程


Allegro Pad Designer焊盘制作指南
Allegro 焊盘设计插件Pad Designer介绍:
一、 启动焊盘设计插件Pad Designer
执行:开始/程序/Cadence/Pad Designe, 启动焊盘设计插件。
二、 焊盘设计插件菜单栏介绍
1、 File 栏
(1)、New: 新建焊盘。
(2)、Open: 打开焊盘。
(3)、Save: 以当前文件名保存当前设计。
(4)、Save As: 将当前设计以另一文件名保存。
(5)、Check: 检查当前设计中的错误。
(6)、Properties 。
(7)、s cripting 。
(8)、Exit。
2、 Reports 栏 。
(1)、Padstack Summary 。
三、 焊盘设计插件界面

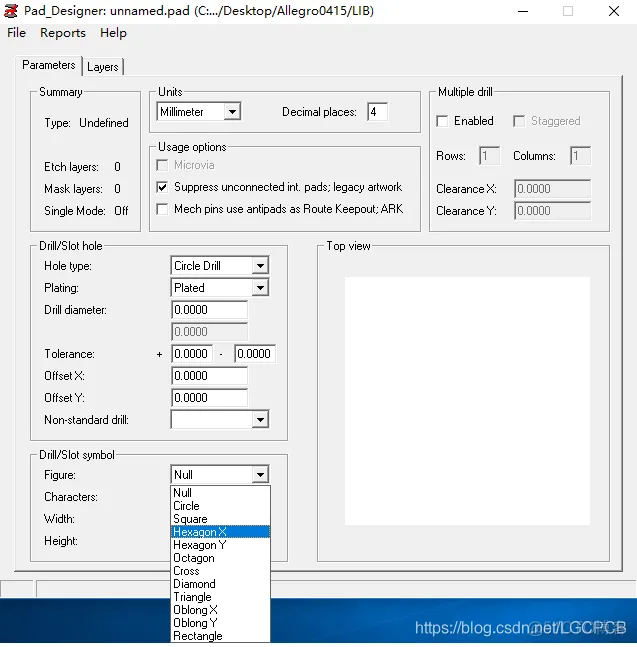

(1)、 Parameters 介绍。
Allegro Pad Designer焊盘制作指南_焊盘
Type 栏: 在此栏定义设计焊盘的类型

Through----选择此项表示要设计一个插针式焊盘。
  Blind/Buried----选择此项表示要设计一个盲/埋孔。
Single----选择此项表示要设计一个贴片式焊盘。

Internal layers栏: 控制单一的没与任何其它网络连接的焊盘在出内层Gerber时的输出方式

Units栏: 单位及精度选择栏。
Units----点击下拉菜单, 有五种单位供选择. 它们分别是Mils(千分之一寸)、Inch(英寸)、Millimeter(毫米)、Centimeter(厘米)、Micron(微米)。
Decimal places----测量单位精度设定, 如设为4, 则可以保证4位小数精度.
Multiple drill栏: 当焊盘中有多个孔时需设置此项。
Drill hole栏: 设置插针式焊盘的钻孔孔径以及是否电镀.对于贴片式焊盘无需设置.
Plating type----定义插针式焊盘是否电镀.点击下拉菜单, Plated表示电镀, Non-Plated表示非电镀, Optional为默认值。
Size----设置插针式焊盘的钻孔孔径, 在输入数值时要注意Units栏的单位是否正确.Offset X----定义钻孔位置X轴方向偏移量, 一般设为0。
Offset Y----定义钻孔位置Y轴方向偏移量, 一般设为0。
Drill symbol栏: 设置钻孔符号及符号大小. 不同孔径的孔所用的Drill symbol要不同, 这一点很重要。

Figure----设置钻孔符号.点击下拉菜单, 有十一种符号供选择.
Circle 圓形
Square 正方形
Hexagon X 六角形(橫)
Hexagon Y 六角形(直)
Octagon 八角形
Cross 十字形
Diamond 鑽石形
Triangle 三角形
Oblong X 橢圓形(橫)
Oblong Y 橢圓形(直)
Rectangle 長方形
Character----设置钻孔标示字符串. 一般用从a-z, A-Z字符串设置.
Width----设置符号的宽度。
Height----设置符号的高度。
