Cadence Allegro制作表贴焊盘教程

问题描述:Cadence Allegro 如何制作表贴焊盘?

Cadence Allegro 如何制作表贴焊盘?_PCB设计

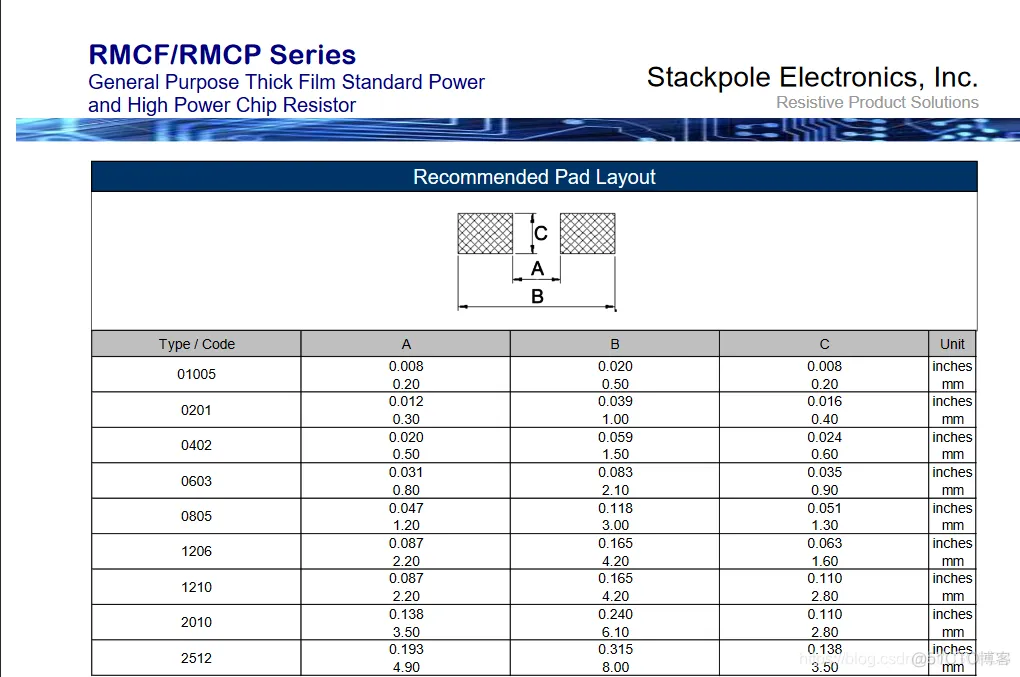

从上面的规格书得出0805封装的焊盘尺寸大小,长为0.9mm,宽为1.3mm。

焊盘制作方法:

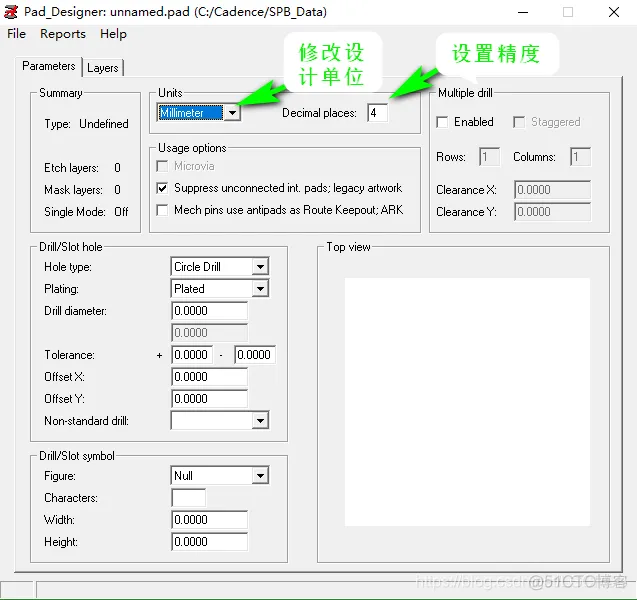

1、 运行Pad Designer 焊盘制作工具 ,在Parameters 选项栏设置设计单位及精度,如下图所示:
Cadence Allegro 如何制作表贴焊盘?_封装_02

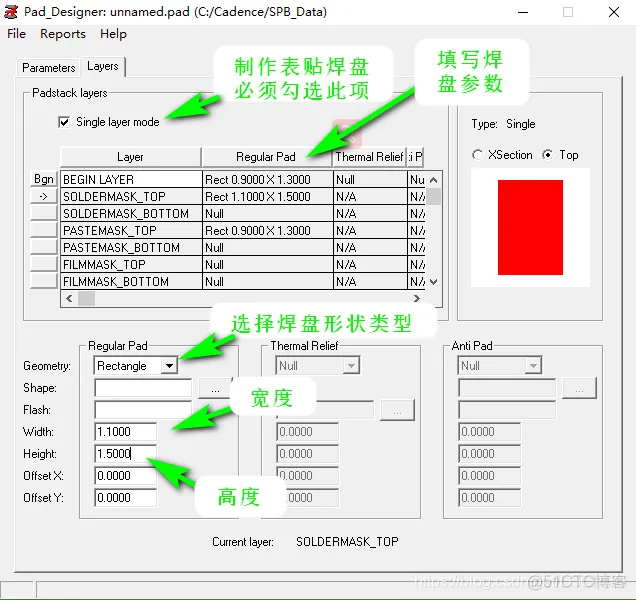

2、在Layers选项栏下设置焊盘参数(焊盘尺寸,焊盘形状),如下图所示:
Cadence Allegro 如何制作表贴焊盘?_PCB设计_03
制作表贴焊盘只需要设置以下三个层的参数:
顶层(BEGIN LAYER);
阻焊层(SOLDERMASK_TOP);
助焊层(PASTEMASK_TOP);

3、设置好焊盘参数后,选择File——Save As将焊盘文件保存到封装库路径下,如下图所示;
Cadence Allegro 如何制作表贴焊盘?_封装_04

焊盘制作注意事项:
Solder Mask阻焊层就是solder mask,是指印刷电路板子上要上绿油的部分。实际上这阻焊层使用的是负片输出,所以在阻焊层的形状映射到板子上以后,并不是上了绿油阻焊,反而是露出了铜皮。由于焊接PCB时焊锡在高温下的流动性,必须在不需要焊接的地方涂一层阻焊物质,防止焊锡随意流动引起短路。考虑加工误差,一般来说,阻焊层的焊盘比实际焊盘稍大一些,差值一般在6~20mil。
