Cadence Allegro焊盘上网络名称显示

Cadence Allegro如何在焊盘上显示网络名称
Cadence Allegro软件中,在焊盘上显示网络的名称,设置方法如下:
备注说明:16.6版本以上才支持焊盘上显示网络的名称,16.6以下的版本是不支持此功能;之前没有对软件进行过设置的,直接操作第3和4步骤即可。

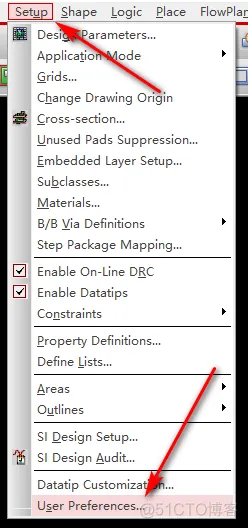

1、打开Setup菜单栏下User Preferences选项就入用户参数设置。
Cadence Allegro如何在焊盘上显示网络名称_PCB设计
2、在User Preferences Editor对话框中,点击Display文件夹下Opengl选项,在disable_opengl栏去掉勾选。

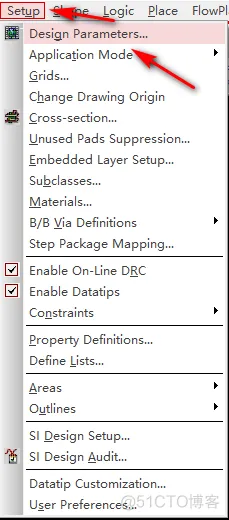

3、打开Setup菜单栏下面的Design parameters选项,设置设计参数。
Cadence Allegro如何在焊盘上显示网络名称_PCB设计_03
4、Design parameters Editor对话框下,选择Dispay菜单栏,在Dispay net name(OpenGL only)选项栏下全部勾选。

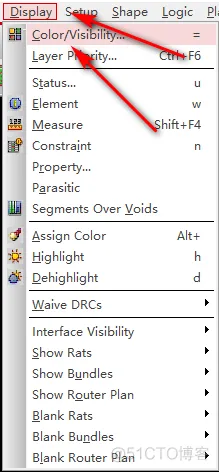

5、打开颜色管理器,在Dsiplay菜单栏下选择Color选项设置颜色透明度。
Cadence Allegro如何在焊盘上显示网络名称_PCB设计_05

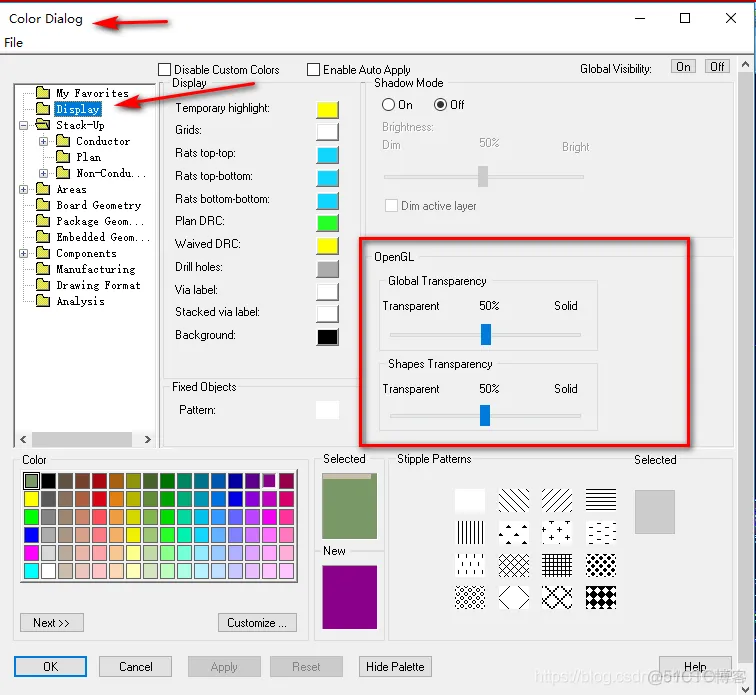

6、在Color Dialog对话框下,选择Display文件设置透明度,一般设置为50%就可以了。
Cadence Allegro如何在焊盘上显示网络名称_菜单栏_06


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
