Cadence Allegro无网络属性管脚高亮

在设计PCB的时候我们会发现很有元件有很多焊盘事没有网络属性的,如果能够高亮这些这些管脚,将会利于我们对BGA器件的管脚善出,从而提高设计效率。今天教大家如何高亮没有网络属性的管脚。设置方法如下

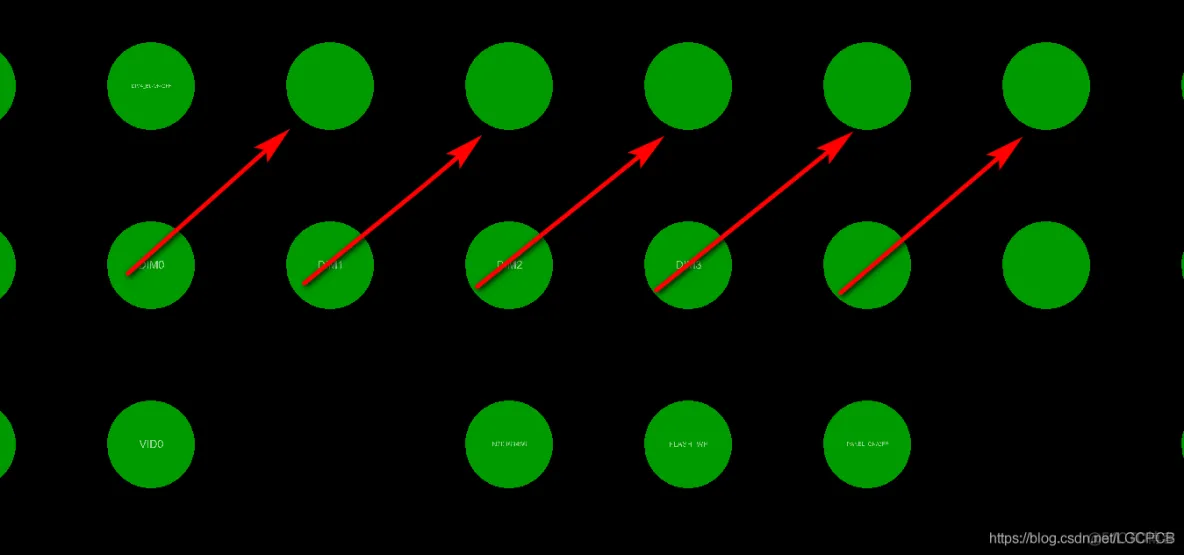

没有高亮前的效果,如下图:
Cadence Allegro如何高亮没有网络属性的管脚_PCB培训

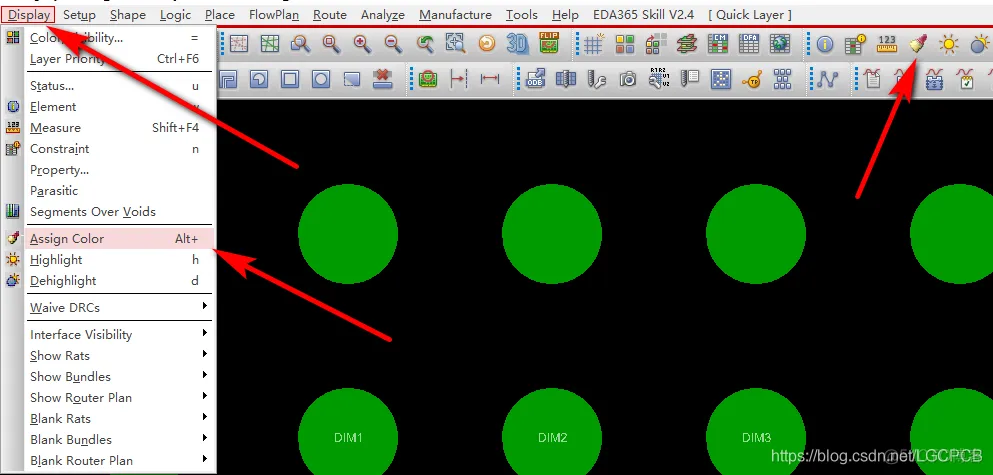

1、打开Display菜单栏下的Assign Color命令,也可直接单击工具栏下的“Assign Color“”图标按钮。

Cadence Allegro如何高亮没有网络属性的管脚_高亮_02

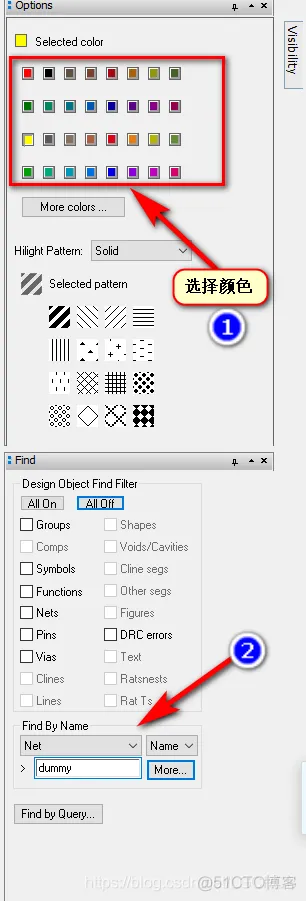

2、在实行Assign Color命令后,在侧边栏Options选项选择颜色,在Find选项栏中,在Find By Name文本框中选择Net,然后在文本框中输入"dummy"指令,按回车键,即可完成对空焊盘的高亮显示。

Cadence Allegro如何高亮没有网络属性的管脚_高亮_03

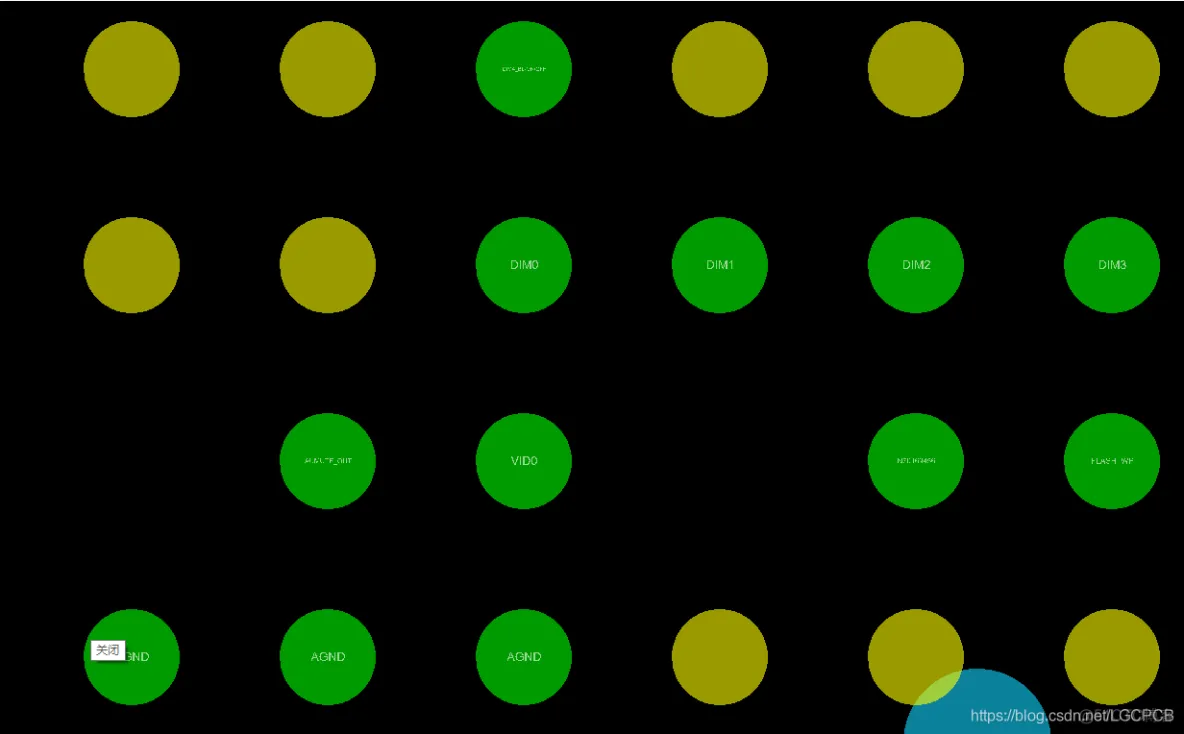

3、高亮后的效果,如下图。

Cadence Allegro如何高亮没有网络属性的管脚_PCB设计_04

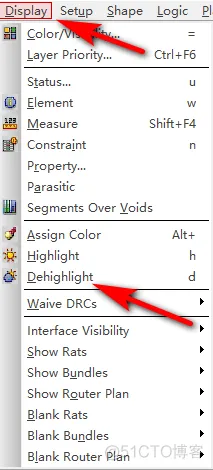

4、如何清除高亮显示,则选择"Dehighlight",操作方法同第二步。

Cadence Allegro如何高亮没有网络属性的管脚_高亮_05


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
