Cadence Allegro PCB封装丝印恢复

今天教大家通过Allegro16.6版本中Refresh Symbol Instance功能更新封装。

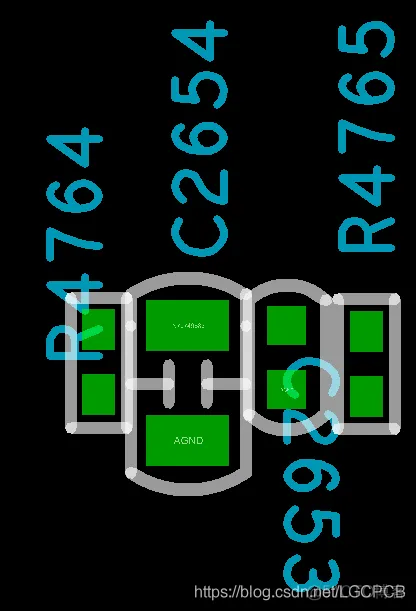

我们在设计项目过程中,有些时候由于误操作删除了元件封装的丝印,例如器件的丝印或者元件的位号,以及封装的丝印边框等等,如下图所示:

Cadence Allegro PCB中误删封装丝印如何恢复_PCB设计
平时遇到误删元件封装丝印,我们通常的解决办法是通过更新网表的方式更新封装,或者通过菜单栏Place-update symbol的方法更新PCB封装。而在Allegro16.6版本中Refresh Symbol Instance功能,可以快速的更新器件封装,恢复误操作的删除的丝印,位号字符等其他丝印。

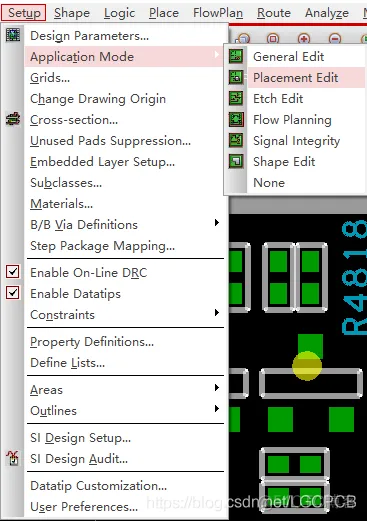

1、打开Setup菜单栏下Application Mode选项下的Placement Edit模式。

Cadence Allegro PCB中误删封装丝印如何恢复_PCB培训_02

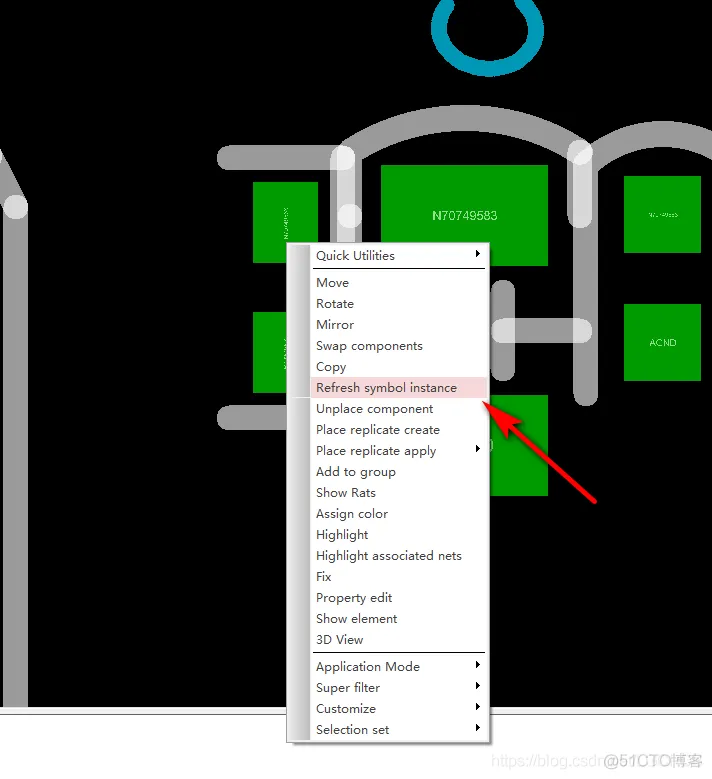

2、在Find侧边栏下选中Symbols,然后将光标放置在封装上面,右键选择Refresh Symbol Instance,如下图:

Cadence Allegro PCB中误删封装丝印如何恢复_PCB设计_03

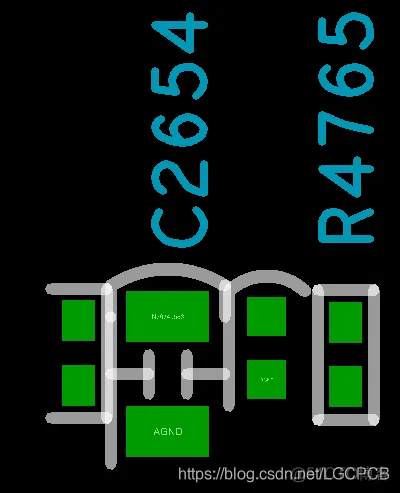

3、更新器件后的效果,如下图:

Cadence Allegro PCB中误删封装丝印如何恢复_封装_04
