Allegro丝印设置

利用Cadence Allegro 的 Productivity Toolbox 的Silkscreen功能，可以很方便的对丝印进行调整。

运行Cadence Allegro，点击菜单栏“Manufacture -> Silkscreen…”，打开「Auto Silkscreen」对话框。

通过 Auto Silkscreen 工具，我们按照自己的需要，通过调整设置参数，实现自动摆放的功能。比如我们可以设定字符的旋转角度，保证元件字符的方向性一致，便于阅读，同时Auto Silkscreen 还可以确保丝印不会上到焊盘上边，对于焊盘干涉的丝印会自动删除。

Auto Silkscreen 会自动参照“Board geometry、Component value、Device type、Package geometry、Reference designator、Tolerance、User part number“这几个Class及设定的“Silk”或者“Any”subclass上的 信息 ，自动将丝印信息映射到“Manufacturing”Class下的” AUTOSILK_TOP 及 AUTOSILK_TOP“subclass下。

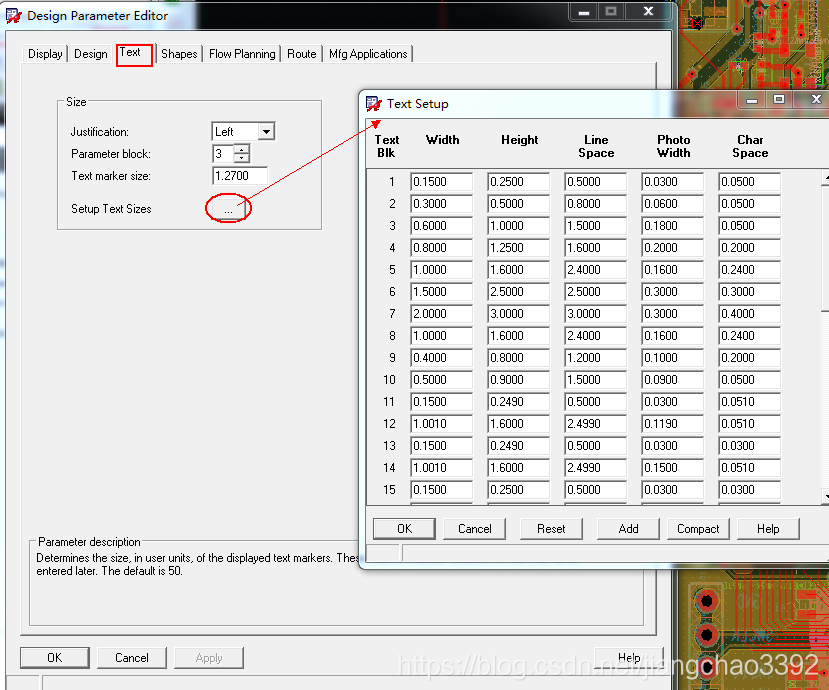

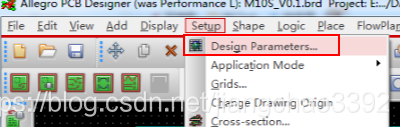

设置符合板厂要求的text block，在allegro界面菜单栏“Setup -> Design Parameters …” 打开 Design Parameter Editor   对话框，然后切换到“Text”选项卡，点击“Setup text sizes”按钮，然后在弹出的“Text setup”对话框中设置text

block参数。在“Text Setup”对话框中，你既可以直接点现有的Text Block参数进行修改，也可以点击Add按钮新增新的Text Block编号。

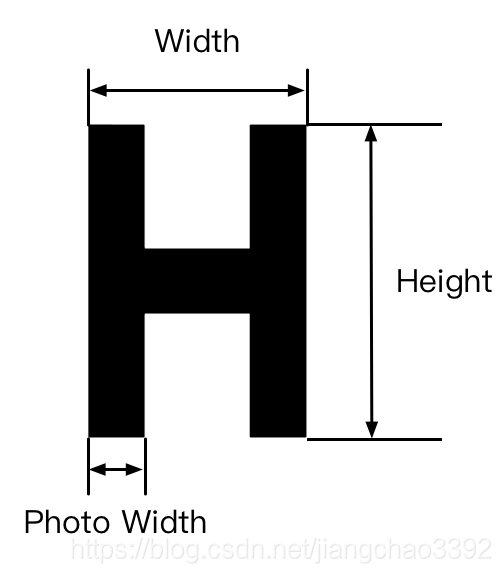

Width：字符宽度

Height：字符高度

Line Space：字符行间距

Photo Width：字符丝印线宽

Char Space：字符字体间的间距

设置丝印大小：

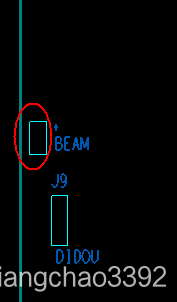

恢复被删除了的丝印：

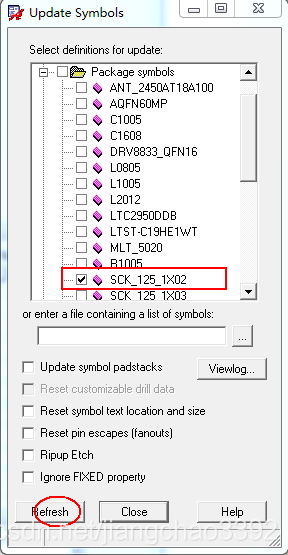

在Allegro界面下，点击“Place”---“Update symbols”

在弹出对话框中做对应器件选择，  尽量不要多选，因为复位会导致调制好的位号混乱。

点击“Refresh”，开始重构封装。  然后位号就会重新出现。

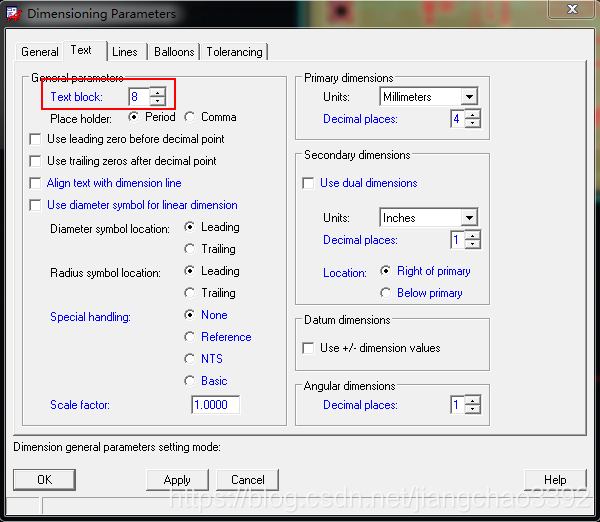

设置标注的丝印大小：

 或是 鼠标点击

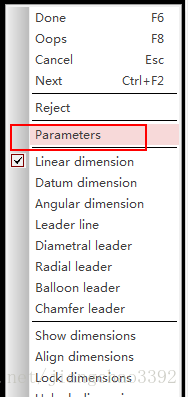

然后鼠标右键

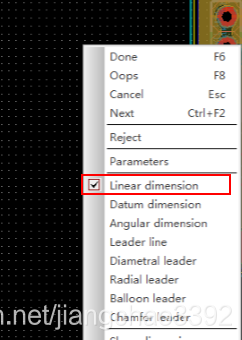

然后鼠标选择 Linear dimension ，  选择线段标注。
