首先在Find选项卡只勾选nets

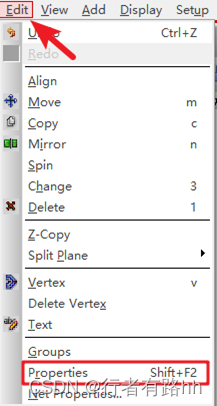

然后选择Edit→Properties(属性)命令

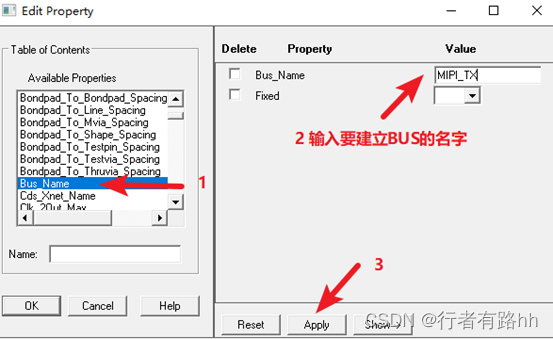

然后鼠标随便点击一根需要建立BUS网络里的一根,跳出Edit Property(编辑属性)对话框。找到Bus_Name,输入需要建立BUS_Name的名称,这里输入MIPI_TX。点击OK。

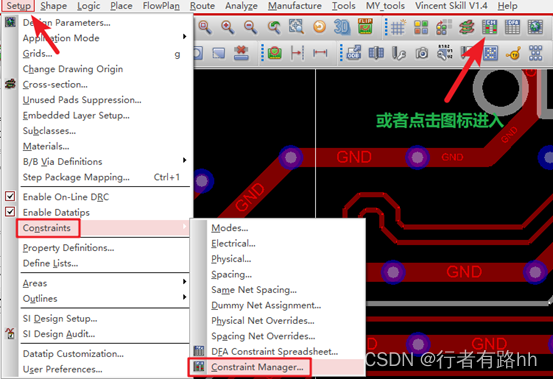

确定后,选择Setup→Constrains→ConstraintManager...(约束管理器)

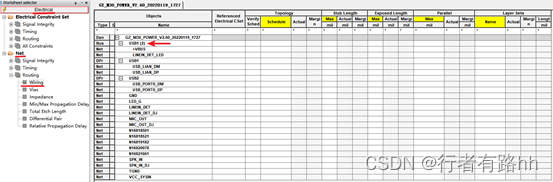

跳出约束管理器规则对话框,然后把同一类网络信号加入同一个BUS里,具体操作步骤如下图所示。

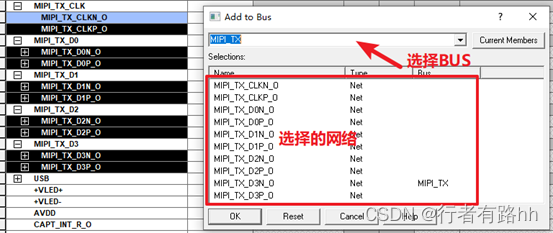

跳出下面的对话框,选择的网络添加到刚才创建的BUS里面
建立好BUS后,下面详细介绍等长设置的方法。
以建立Pin Pair的方式来进行等长设置
点击网络名,右击建立Pin Pair...

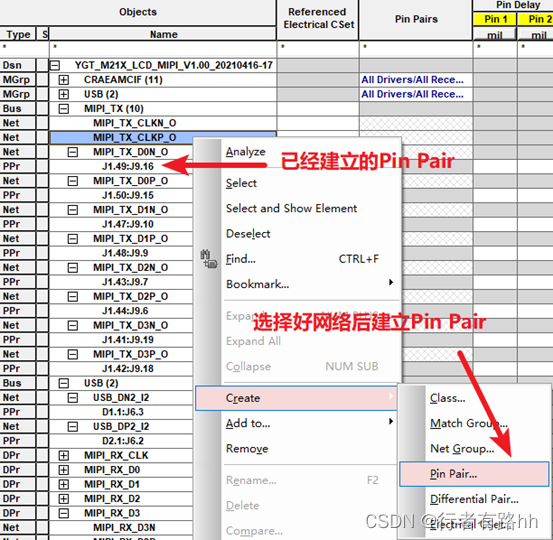

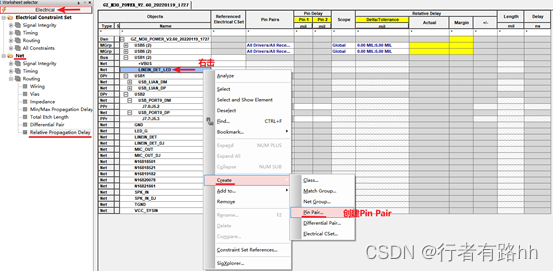

详细如下图已经建立好的Pin Pair和正要建立的Pin Pair步骤

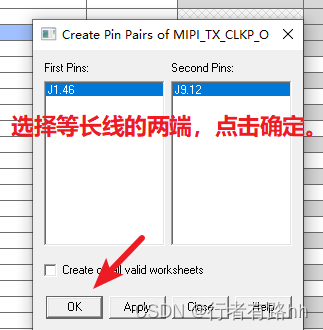

点击建立Pin Pair后,跳出下面的对话框。选择等长线的两端,点击确定。
选择建立好的PinPair再建立Match Group(匹配组)

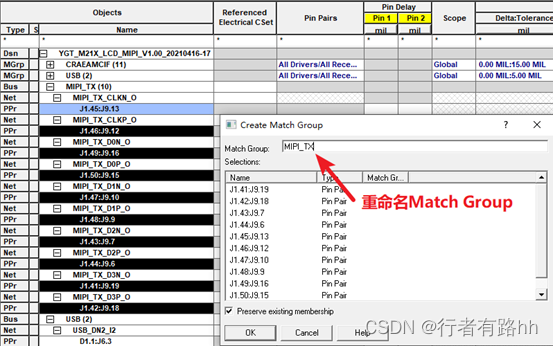

重新命名Match Group(匹配组)

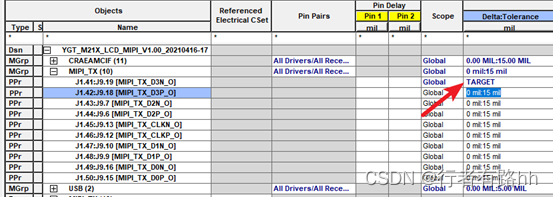

然后设置网络组里面最长的一根网络为等长的目标线TARGET。0mil:15mil是相对于目标线误差正负15mil,也就是最长和最短误差30mil。

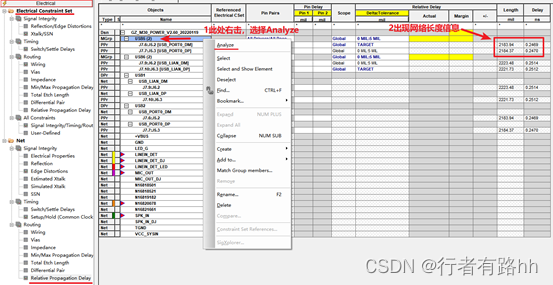

在CM约束规则管理器,选择Electrical→Routing→Relative Propagation Delay,鼠标右击MGrp,选择Analyze,跳出网络长度信息。方便等长后查看。
回到PCB Layout界面,在拉线等长的过程中在界面的右下角会显示网络等长状态,如下图所示
