allegro17.4 中规则的导入与导出

在使用allegro时,经常会遇到多个项目的规则一致,因此进行规则的复用很有必要。

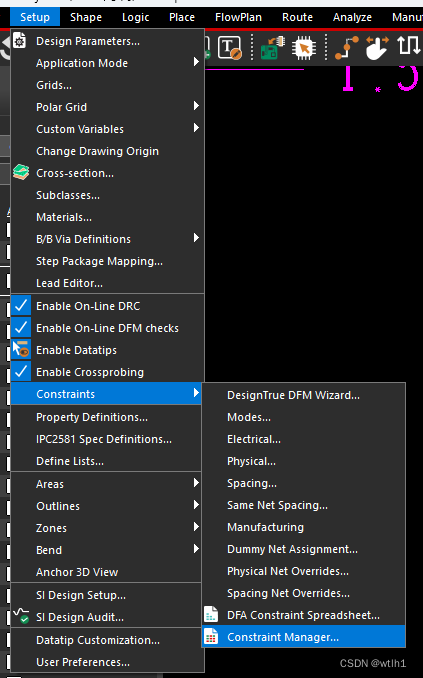

(1)打开已经设置好规则的PCB文件,执行菜单setup---constraints----constraint manager,进入菜单管理器。

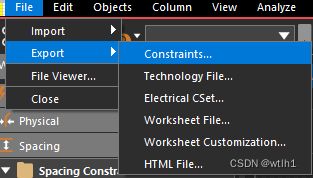

(2)然后点击file---export---constraints

(3)保存导出的文件,类型为dcf格式。

(4)打开需要导入规则的brd文件,执行setup---constraints----constraint manager,进入规则管理器。

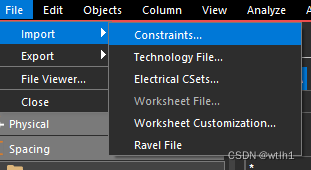

(5)然后选择file--import----constraints,进行规则的导入。

(6) 在弹出的窗口选择刚导出的dcf文件,并勾选下方的“overwrite all constraints”导入所有的规则。点击open即可导入规则。
