Allegro中导入公司Logo及中文字符的方法

       Allegro 绘制PCB ， 在PCB上可以添加英文字符，但是无法添加 中文 字符。  有时也需要放入一下logo 图形等。

PCB软件： Allegro 16.6

转化小软件：https://download.csdn.net/download/jiangchao3392/11143670

1， 准备好待导入的logo  或是 中文字符图片。

例如：防静电标识

由于图片是 jpg 格式的，  需要转化为 bmp格式图片。

若会专业软件 Photoshop CS ，可用 Photoshop CS两步处理完成。

1， 打开图片然后 选择 图像——》模式——》灰度，将图片变为黑白。

2， 图像——》模式——》位图，将图片保存为BMP格式即可。

若没有专业软件 Photoshop CS，或是不会：

1，用word 将图片转化为黑白格式

这里用word2013示例：

首先，新建一个空白的word，拷贝一个图片进word：

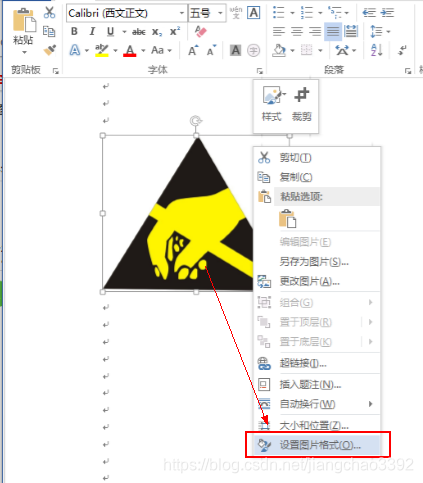

然后， 选中图片，鼠标右键，选择设置图片格式：

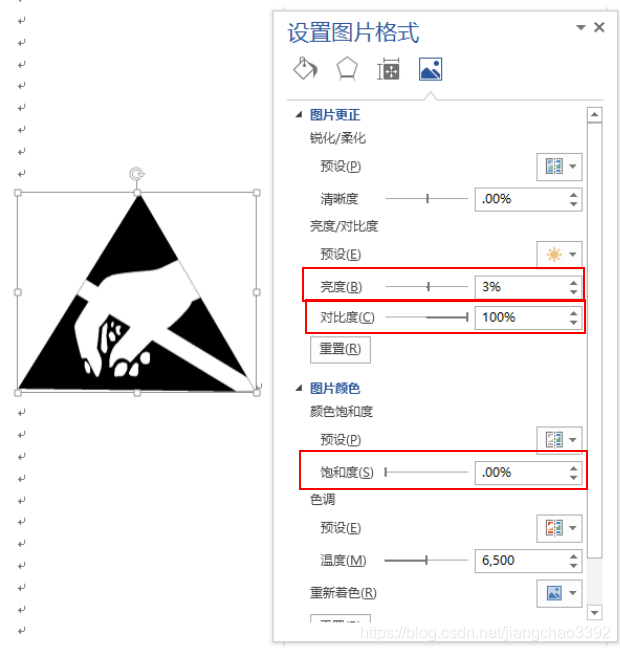

然后，将饱和度设置为 0%， 对比度设置为100%，  适当调节亮度即可。

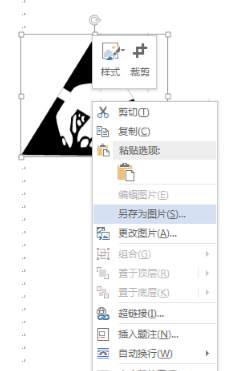

,然后，选中图片，另存即可.

2， 将保存后的黑白图片转换为存为BMP格式

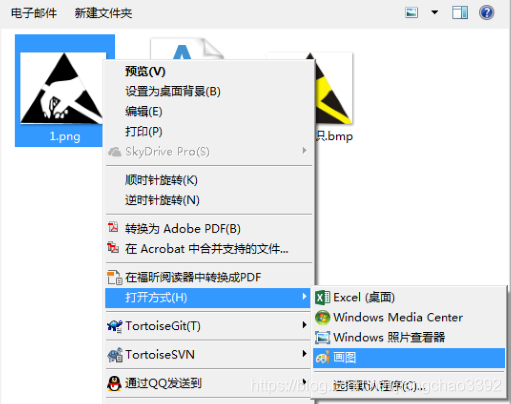

可以用 windows  自带的绘图软件处理：

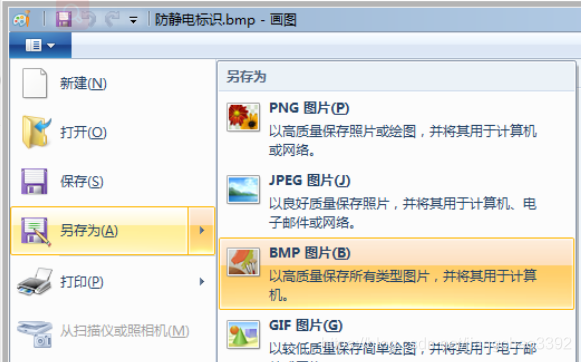

然后后将其保存为BMP格式，就转化为BMP格式了。

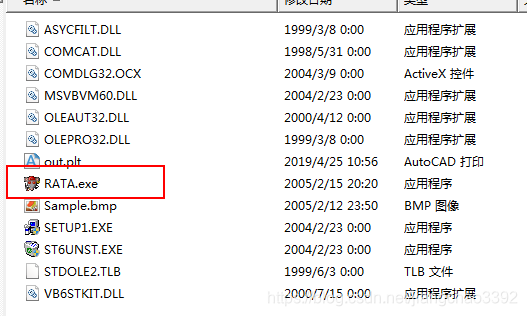

2， 下载  上面链接的小软件：转化小软件：https://download.csdn.net/download/jiangchao3392/11143670

3，  转化为可导入Allegro 的 IPF文件

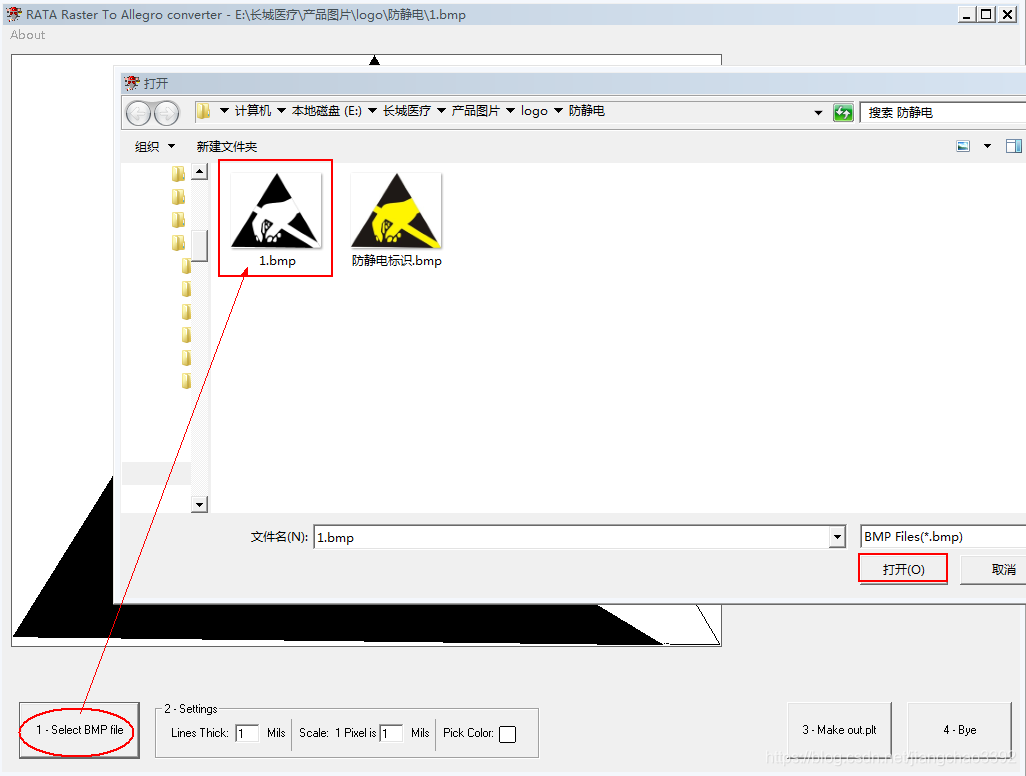

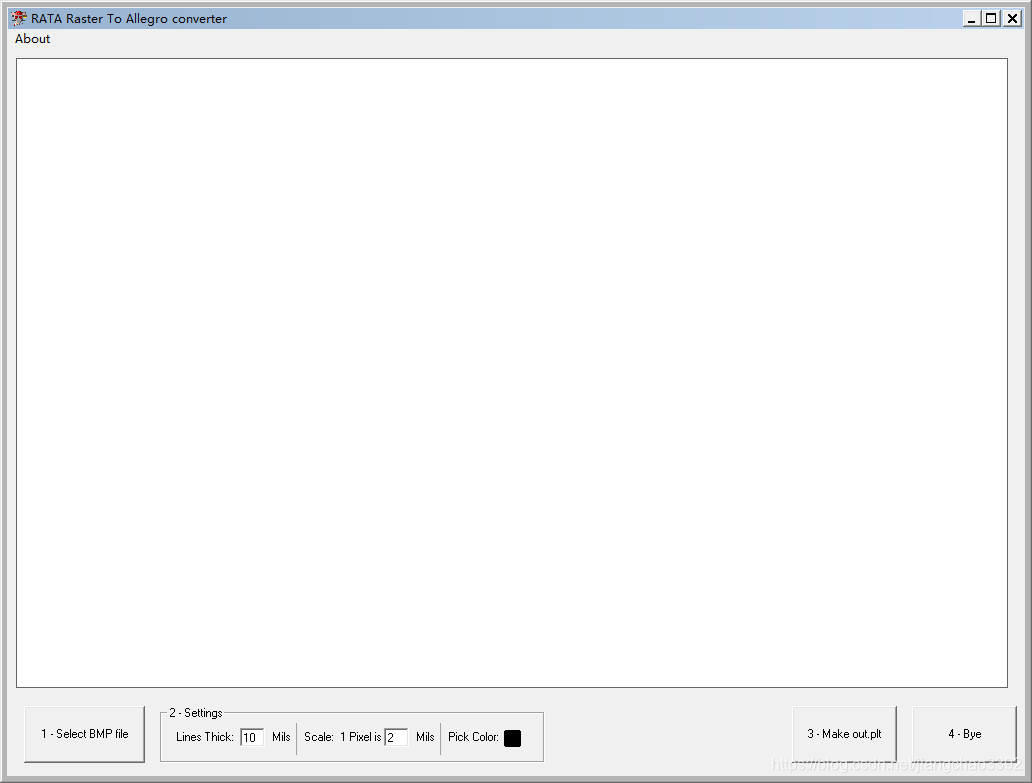

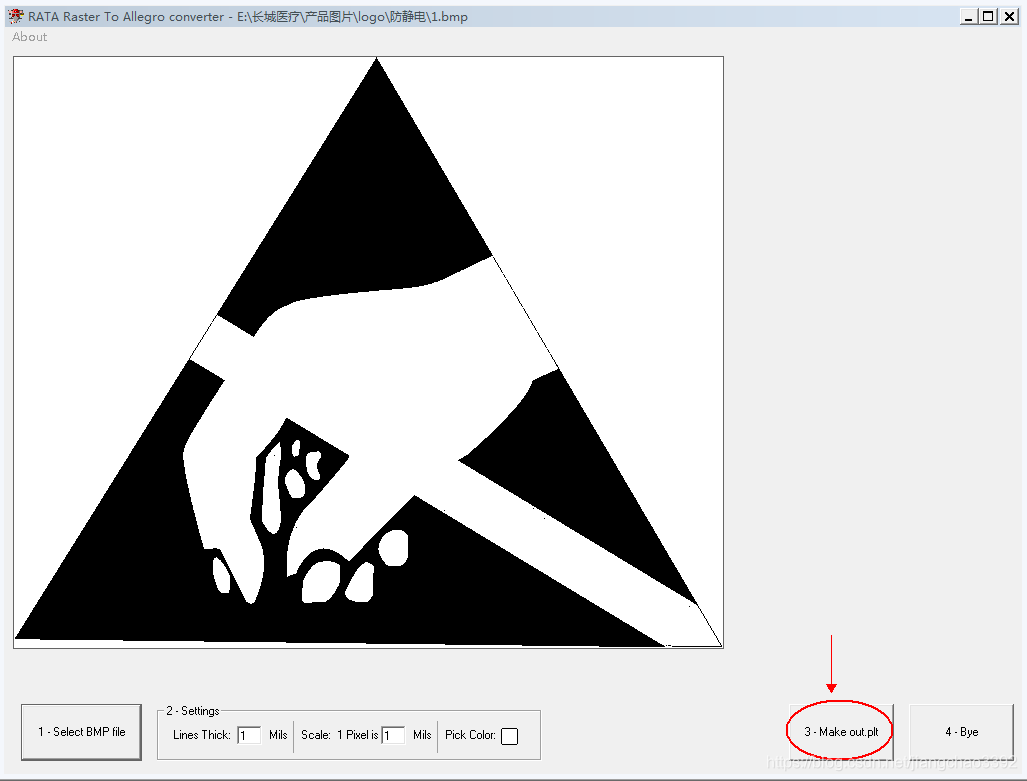

打开,  选择左下角的 1- Select   BMP file，导入bmp 文件。注意：bmp 文件为单色，可以用画图软件另存为

   单色文件。

设定

Lines Thick：默认线宽。

   Scale：1 Pixel is [ ] Mils : 一个像素是多少mil 的比例。

   Pick Color：选择不了，可以不管他。本来应该是可以选择到Allegro 的颜色图版

   一般设置：

   Lines Thick 可以设置为1mil，可以通过设置这个的值的大小改变导入IPF图片的大小。

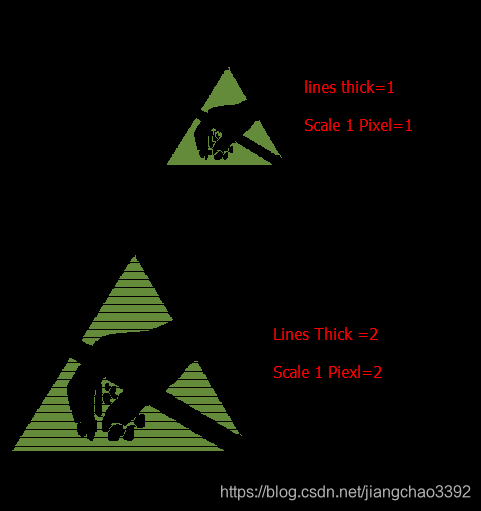

设置图形大小例如：

4，生成 out.plt 文件

5， 打开 Allegro,导入out.plt 文件。

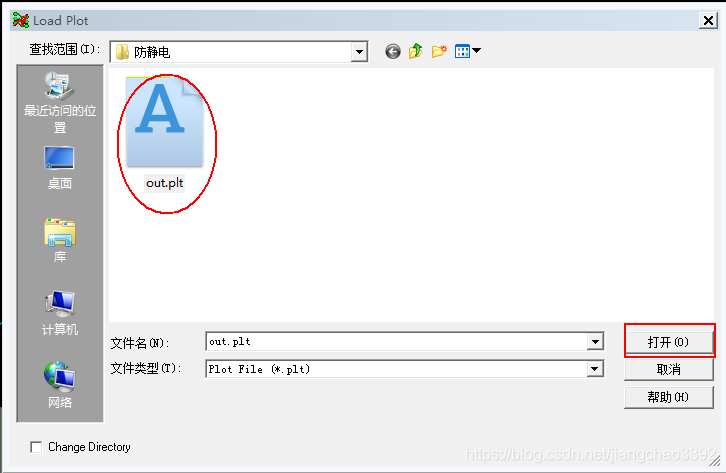

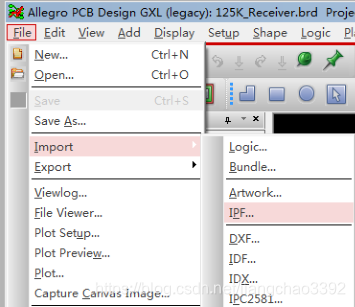

File->Import->IPF,选择生成的out.plt 文件。

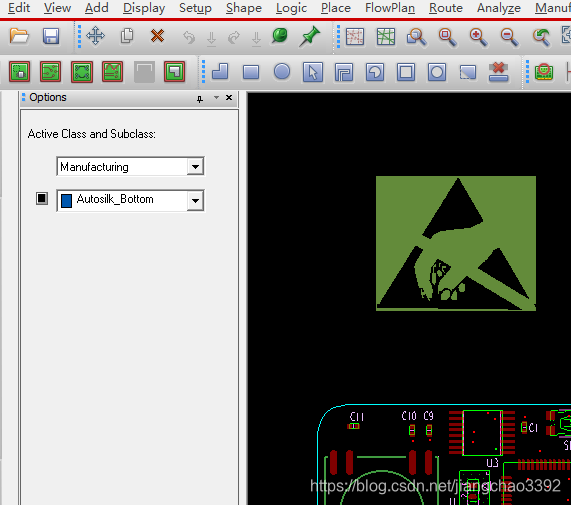

   将导入的 LOGO 放到合适的位置上。

然后放置在合适的位置，

设置防静电标识的板层：

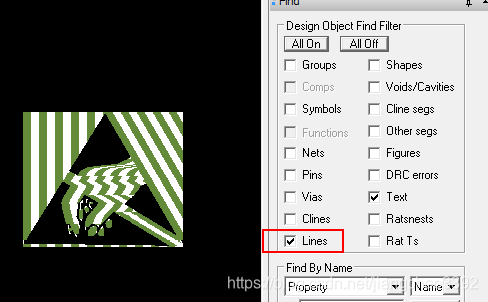

勾选住，   Lines， 然后鼠标框选 图片标识

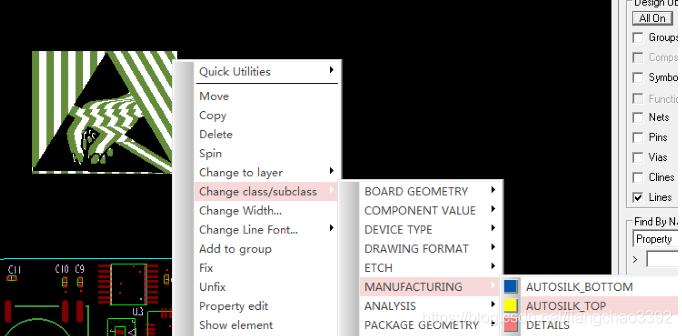

然后鼠标右键，选中合适的板层。

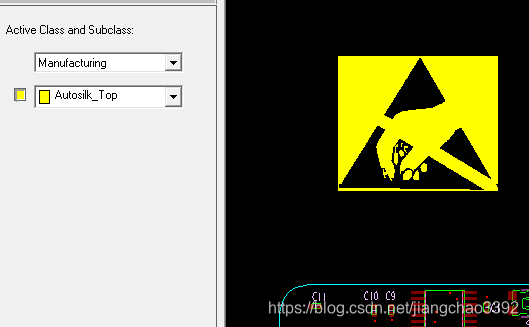

完成：

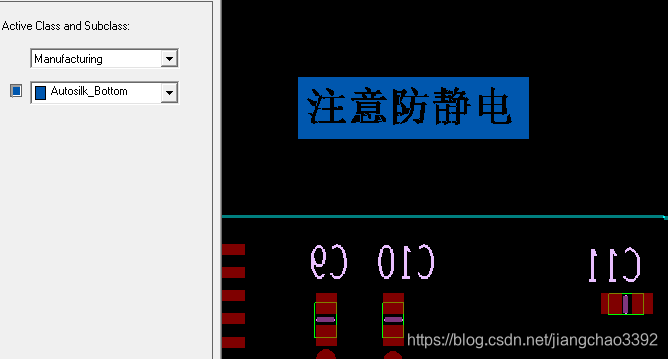

文字字符处理

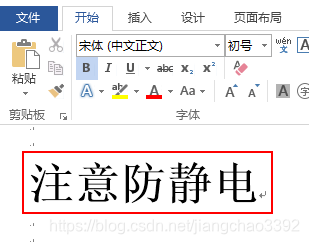

1，在word中 打出相应的文字， 更改 字体  ，字号或是加粗等。

然后，截取文字图片：

然后将图片保存

其他步骤同上面logo图片处理。

2，当需要放置在PCB的背面时，需要增加一步将图片进行镜像处理

在电脑自带的软件打开 字符图片后,

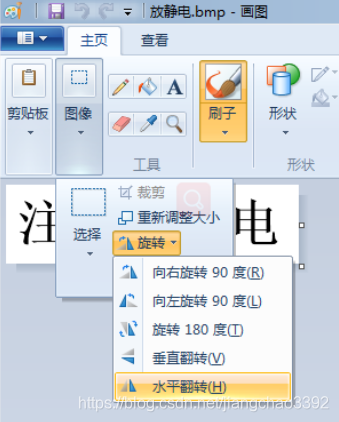

选择图形——》 旋转——》 水平翻转

然后保存。

其他同上logo处理的后续处理步骤。

logo放背面时，同样也需要先将图片进行镜像处理。
