allegro中制作logo是需要“.bmp”格式的文件。这里的话我们用电脑自带的“画图”来做一下演示。如下图所示，先在“画图”中制作出logo，然后再另存为.bmp格式的文件。（当然用其他方法制作bmp文件也行）

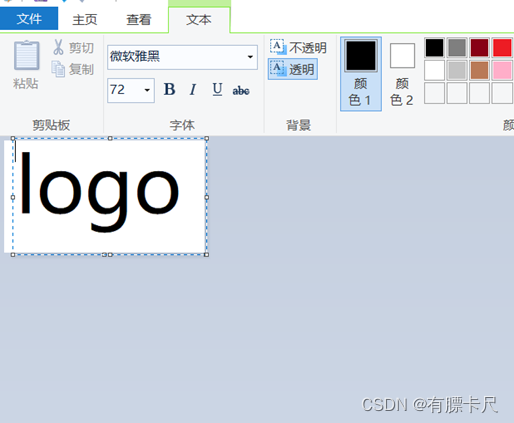

图 1-1 用“画图”制作logo图案

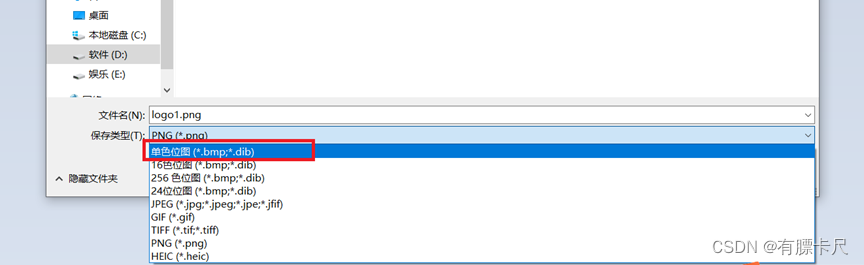

图 1-2 另存为bmp格式

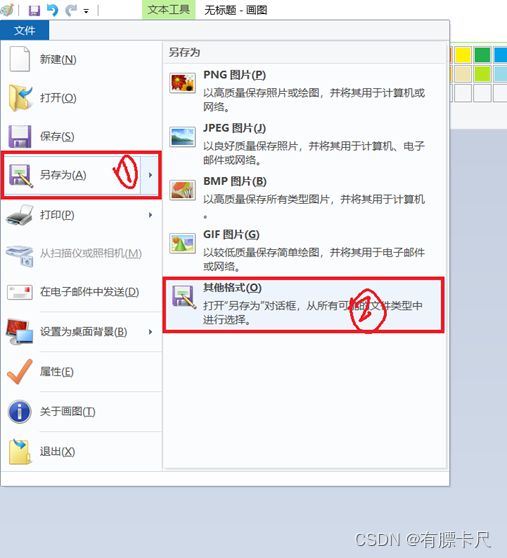

图 1-3 另存为bmp格式
Allegro中的logo可以放在mechanical symbol中也可以放在format symbol中，一般是建议做成在format symbol中，因为这个是专门用来放图框的。
点击File——New，然后选择文件为format symbol、设置 文件路径 等。

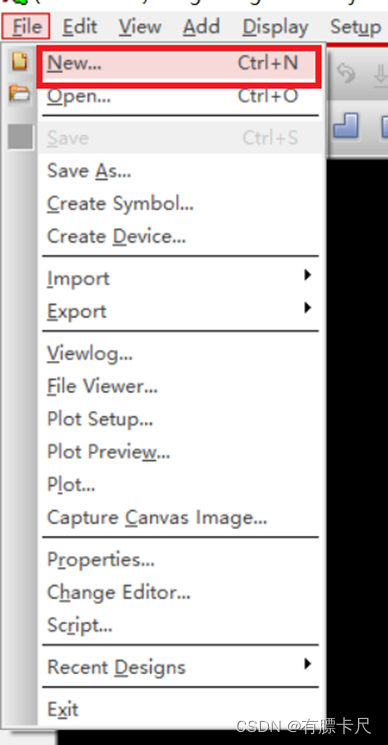

图 2-1 新建format symbol工程

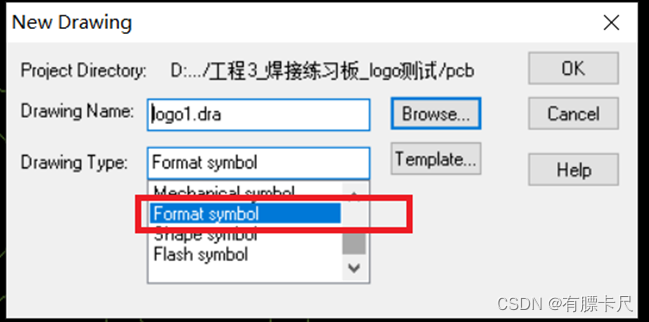

图 2-2新建format symbol工程
新建完文件后，我们需要将之前做好的bmp格式的logo文件导入。点击file——import——logo，然后在你保存的位置找到这个文件就行，这里需要注意要勾选保持原有图形尺寸的选项，这样才能确定你制作的尺寸。

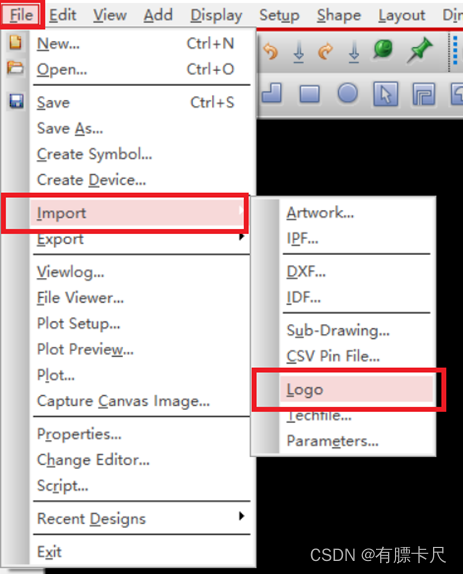

图 2-3 导入做好的bmp文件

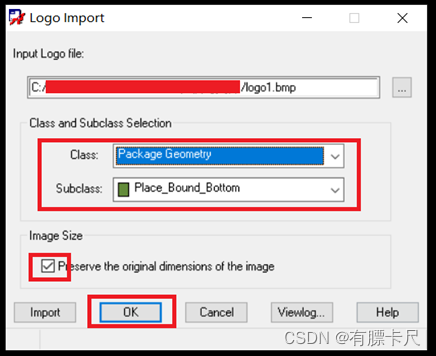

图 2-4 设置导入在哪个类中
这里勾选是保持原图像的大小，在pcb中的尺寸中体现出来的话，需要考虑图片的大小

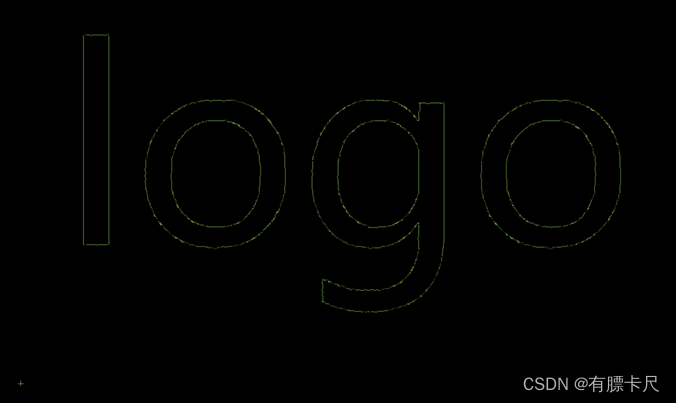

图 2-5 导入后的样子

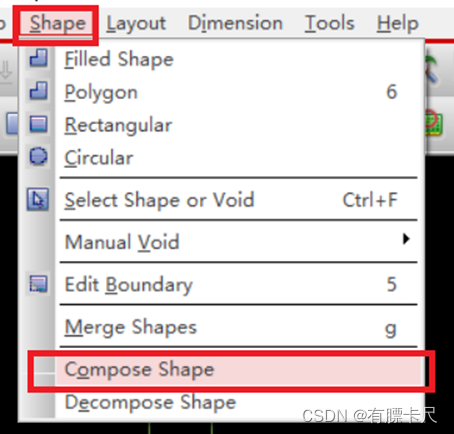

图 2-6 组合成一个shape

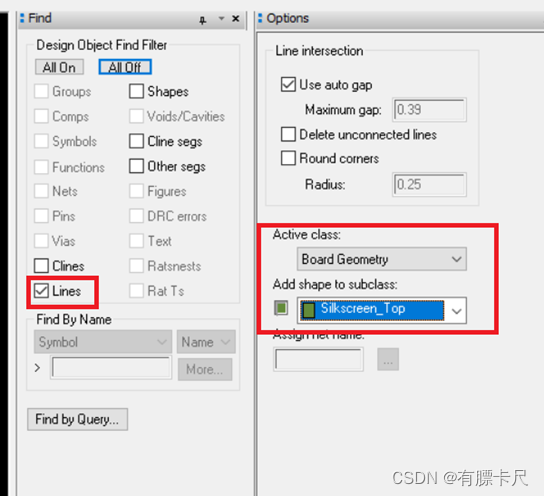

图 2-7 find和option设置
bmp文件导入后，logo还是线围成的图案，我们需要将其 转换 成一个shape，点击shape——compose shape，然后再find中选择line，再option中选择board geometry，silkscreen_top。然后再框选这个logo图形，最后再右键——done，最终保存后会形成一个dra和osm文件，将这两个文件放入你的allegro的库路径下就能调用。

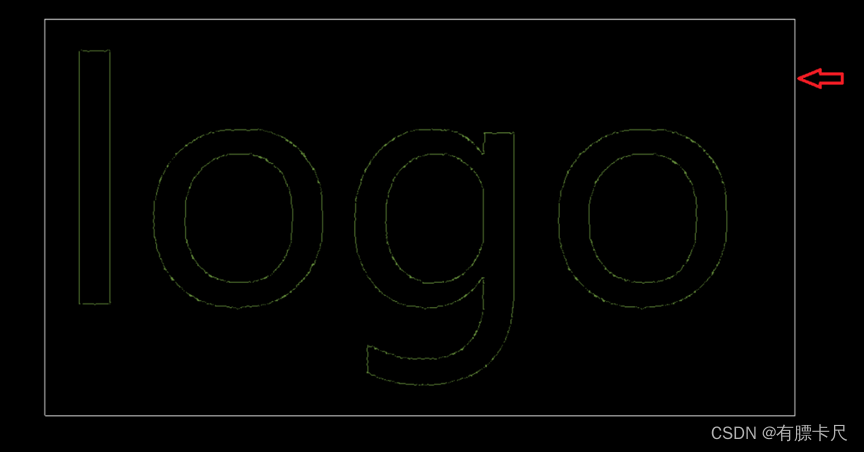

图 2-8 框选

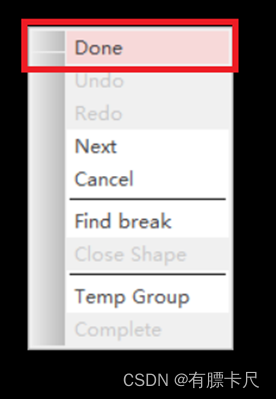

图 2-9 右键—done

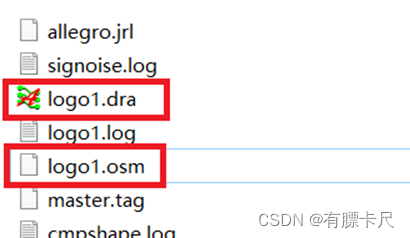

图 2 10 生成的文件
我们在一个brd（pcb）文件中能够直接调用我们做的logo文件。点击place——manually——在 advanced setting中勾选library（包含你自己的库路径）——在placement list中选择format symbols就能找到之前做的logo文件——点击OK放置就行。

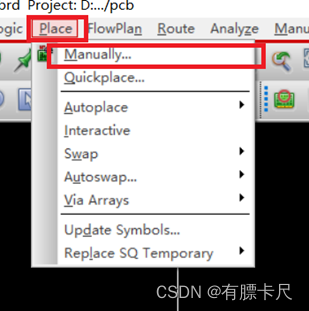

图 3-1 place——manually

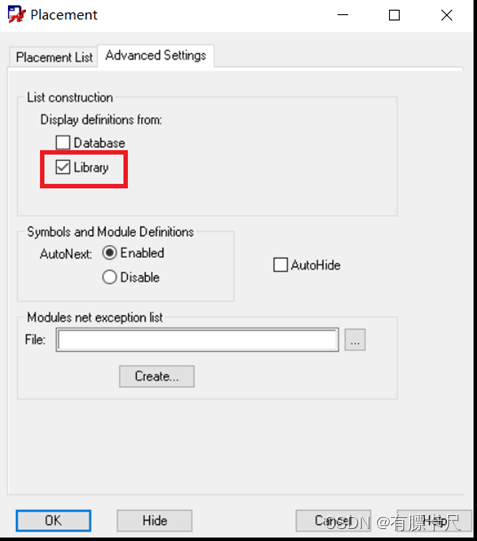

图 3-2 勾选library

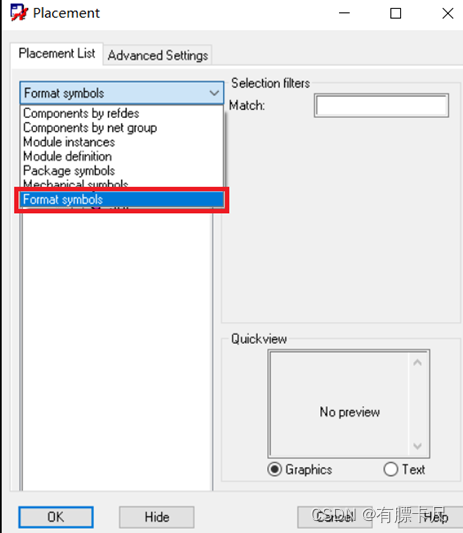

图 3 - 选择format symbol

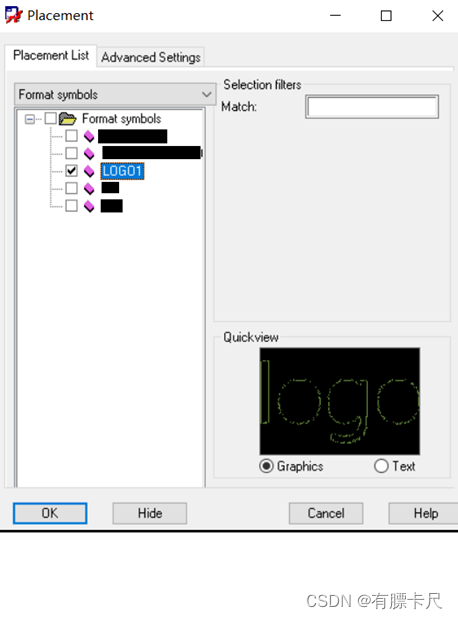

图 3-4 找到制作好的logo

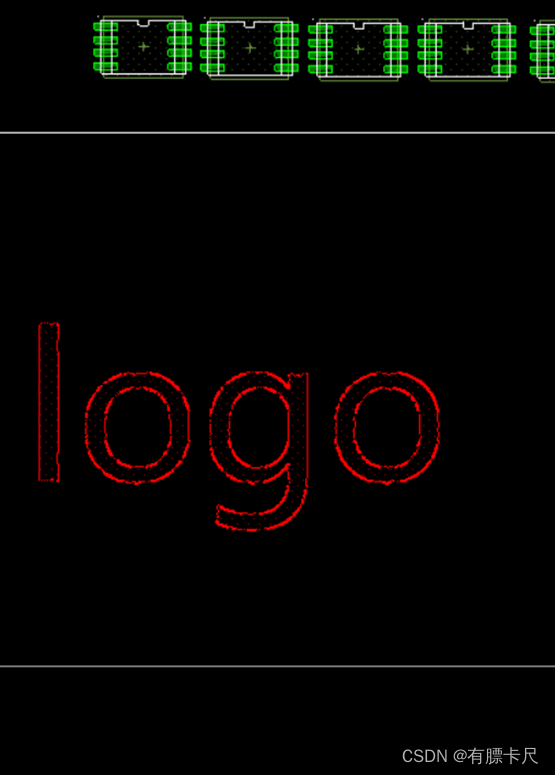

图 3-5 载入logo
