Allegro添加汉字

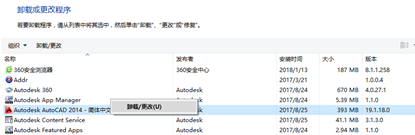

   对于已经安装了CAD，默认没有勾选安装express tools拓展工具，如何在已经安装了CAD的电脑上安装express tools拓展工具，在电脑选中acd卸载，

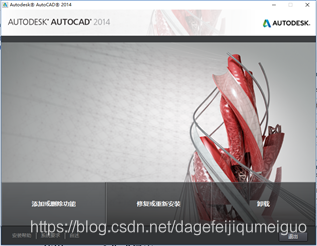

弹出

选中添加或删除功能

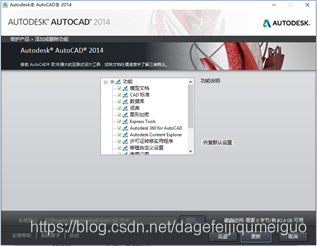

选中express tools后选择更新，等待安装完成；安装完之后重启，

必须确保之前的安装文件没删，或者删了现在能恢复也行！不然无法通过以下途径从新单独安装express tools

安装Express后菜单栏中没有

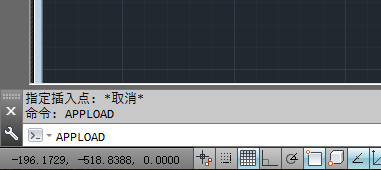

在autocad命令栏里面输入Appload指令，按回车执行此命令，打开“加载/卸载应用程序“对话框。

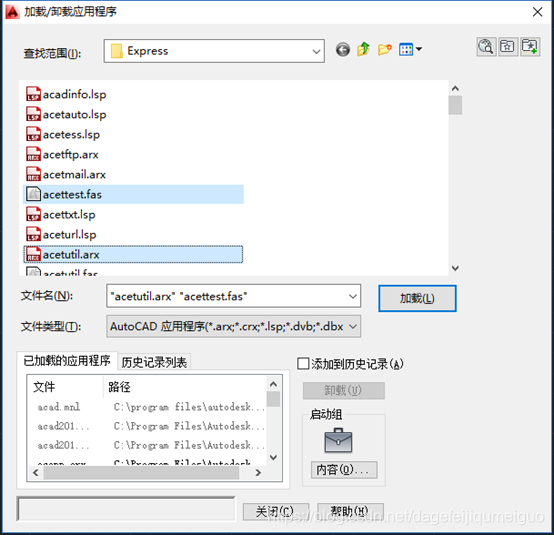

同时选中Express文件夹下面的“acettest.fas”以及“acetutil.fas”的两个文件。选中后点击“加载”，左下角会显示“已成功加载2文件”，然后点击“关闭”。

再看看菜单栏应该就会有了，如果还没有，关了从新打开软件；

使用autocad生成汉字

1 添加汉字

Autocad 菜单栏中 【绘图>>文字>>多行文字】，添加所需的汉字，尽量靠近坐标原点放置

2 修改大小

 新添加的汉字大小为2.5（双击汉字可以查看），经过测试，30大小相当于 allegro 中

的大小

 左键选中字体，【右键>>缩放】，指定基点，输入原点坐标[0,0]，指定比例因子，输入12，

按回车键确定

3 使用Express生成explode text，【Express>>text>>explode text】选中汉字,右键确定

4 生成dxf文件，文件存为.dxf文件

使用allegro制作汉字元件

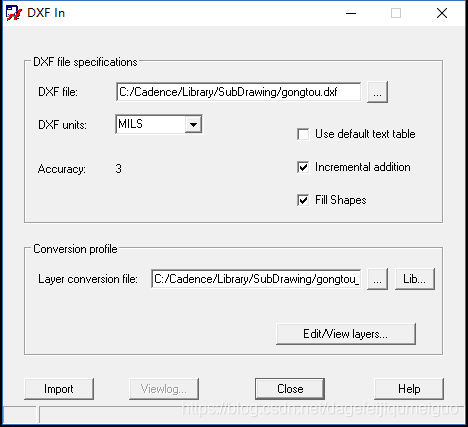

新建一个元件封装，【file>>import>>DXF】，弹出，在DXF file后面选中之前的dxf文件

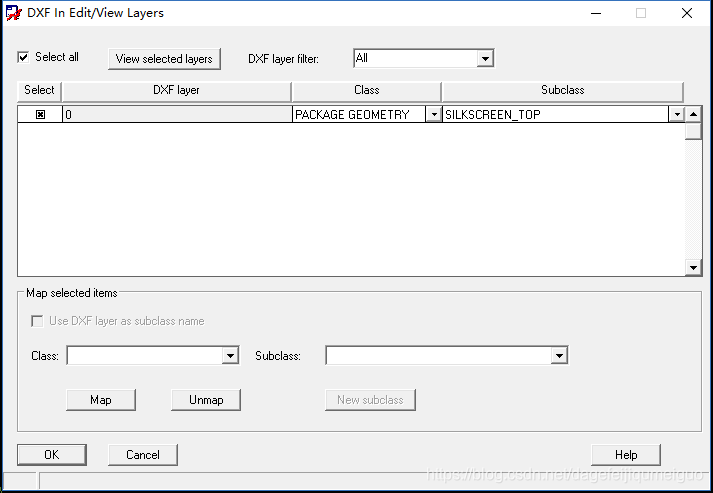

选择 Edit  /view layer… 编辑层设置，选中Select all, 选择汉字显示的图层后，单击Map按钮，单击OK按钮，返回上面的对话框后，单击import按钮；

导出 【file>>export>> Sub-Drawing…】，选中汉字，左键单击选中的汉字，弹出命名对话框

应用

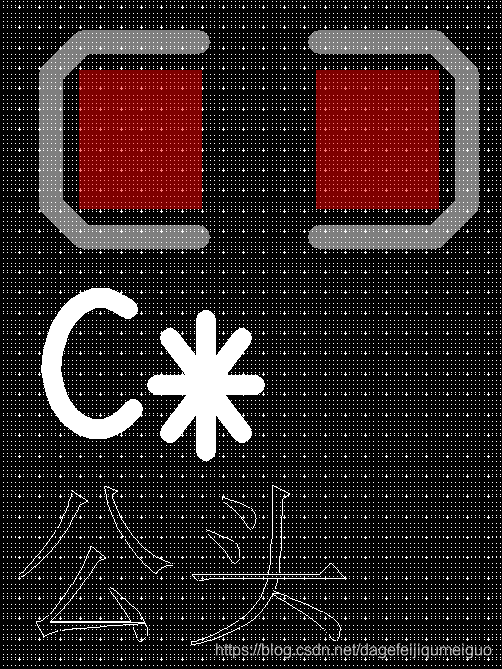

【file>>import>> Sub-Drawing…】，选中，此为0603电容，

Sub-Drawingp 路径选择 Paths>>config 找到clippath 点击
