Cadence Allegro测试点添加步骤

问题描述:Cadence Allegro如何添加测试点?
操作方法:
Allegro 添加测试点有两种方法:
一、自动添加:

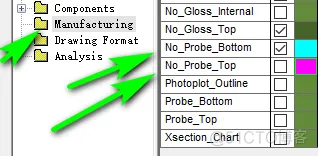

(1)选择Display/Color(Visibility)/Manufacturing,打开No_Probe_Top和No_Probe_Bottom两项,并设置颜色,点击OK,如下图所示:

Cadence Allegro如何添加测试点?_测试点
Cadence Allegro如何添加测试点?_Cadence_02

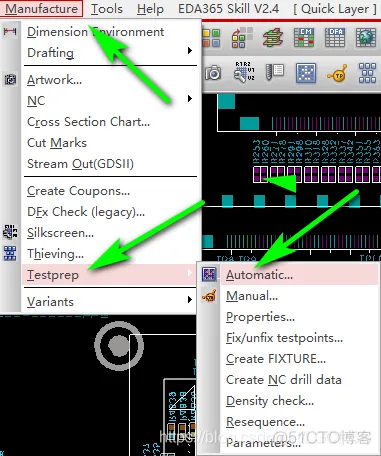

(2)选择Manufacture/Testprep/Automatic,如下图所示:

Cadence Allegro如何添加测试点?_引脚_03

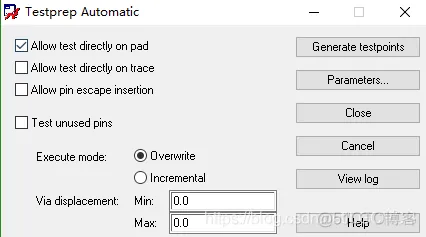

弹出如下对话框:

Cadence Allegro如何添加测试点?_测试点_04
各选项含义依次如下:

是否允许把焊盘作为测试点;
是否允许直接在Trace上添加测试点,若trace上没有可作为测试点的via,则自动添加焊盘;
若没有合适测试点,自动扇出并添加via;
空引脚是否添加测试点;

添加测试点的方式:

删除已存在的测试点,并添加新的;
保留已存在的测试点,为未添加测试点的添加即可;

添加的测试点距离引脚的最大最小距离
选择合适的项进行设置

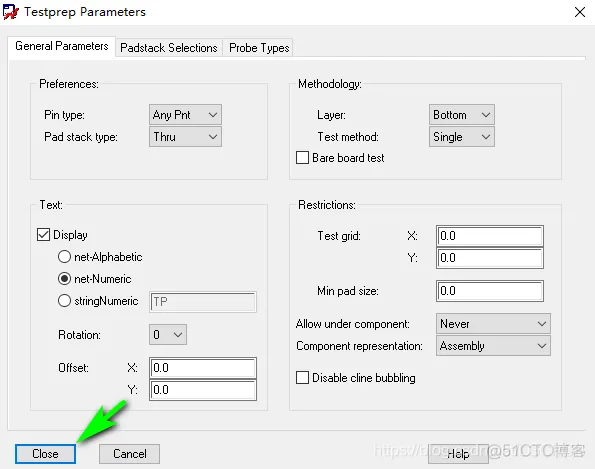

(3)单击Parameters,在以下窗口设置相关选项,完成后单击close,如下图所示:

Cadence Allegro如何添加测试点?_Cadence_05

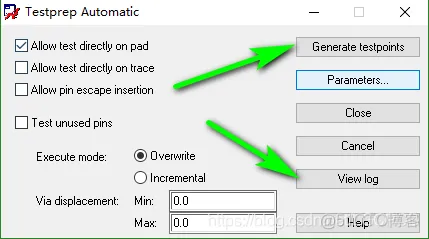

(4)单击Generate testpoints添加测试点,单击View log可查看测试点情况,操作如下图所示:

Cadence Allegro如何添加测试点?_引脚_06
二、手动添加:

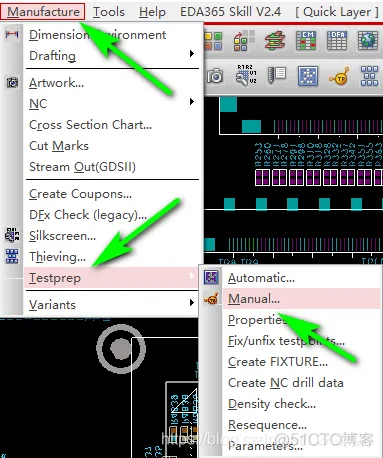

(1)选Manufacture/Testprep/Manual,Option侧边栏选择如下图所示:

Cadence Allegro如何添加测试点?_PCB设计_07
Cadence Allegro如何添加测试点?_PCB设计_08

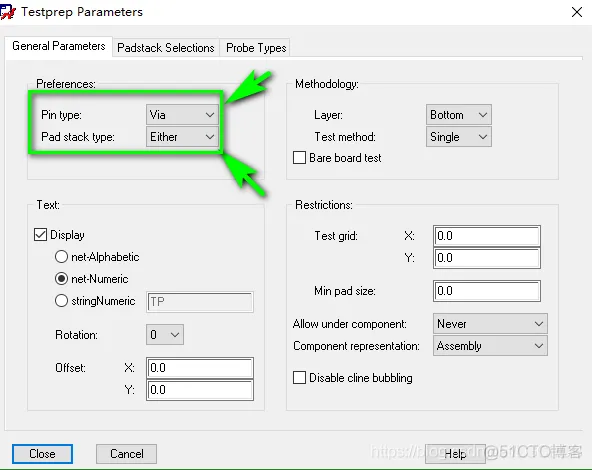

(2)点击Parameters设置参数,设置如下图所示,其它默认,然后
Close。

Cadence Allegro如何添加测试点?_引脚_09
(3)单击设计中需要添加测试点的过孔,右击,Next,进行下一个过孔测试点的添加。
(4)右击Done完成操作
(5)若需删除,Manufacture/Testprep/Manual,option选Delete,右击测试点,Done即可

以上就是添加测拭点的两种操作方法。
