问题描述:
如何运用Allegro自带功能添加Logo和汉字,并且对LOGO大小进行缩放。
在Allegro中添加LOGO有很多方法,可以通过导入DXF文件创建,也可以用Skill直接导入BMP格式的图片。今天教大家用Allegro自带功能导入BMP图片制作LOGO的技巧,首先将LOGO制作成机械封装器件,然后在PCB中通放置非网表器件的方式放置LOGO。

步骤方法:

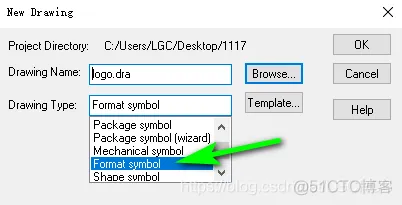

1、运行Allegro软件,选择File——New,在New Drawing向导中的Drawing Type文本框里面选择Format symbol选项,如下图所示:
Cadence Allegro Logo添加与缩放_缩放

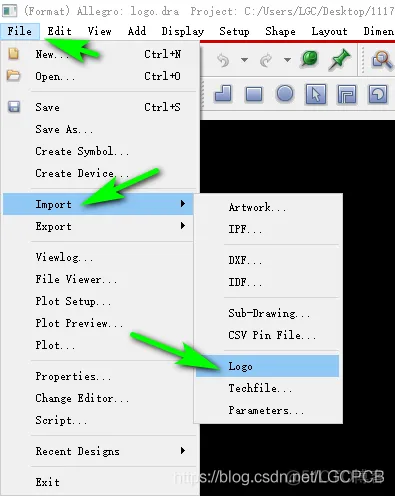

2、选择File——Import——logo,如下图所示:

Cadence Allegro Logo添加与缩放_PCB设计_02

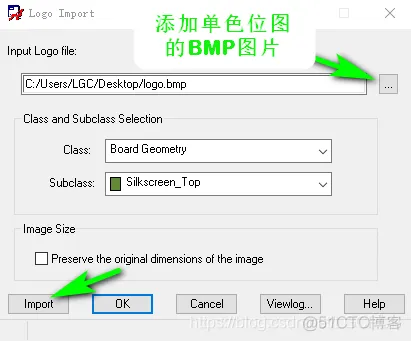

3、在logo Import对话框中添加BMP文件,设置Class和Subclaass,点击Import进行导入,如下图所示:

Cadence Allegro Logo添加与缩放_菜单栏_03

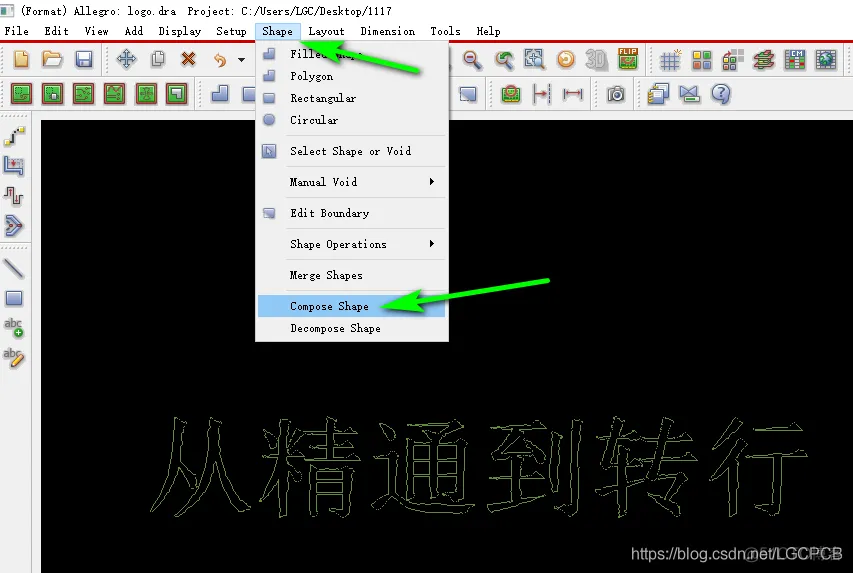

4、刚导入的logo是属于Line属性,选择菜单栏下Shape——Compose Shape命令将logo转换成Shape属性,如下图所示:

Cadence Allegro Logo添加与缩放_缩放_04

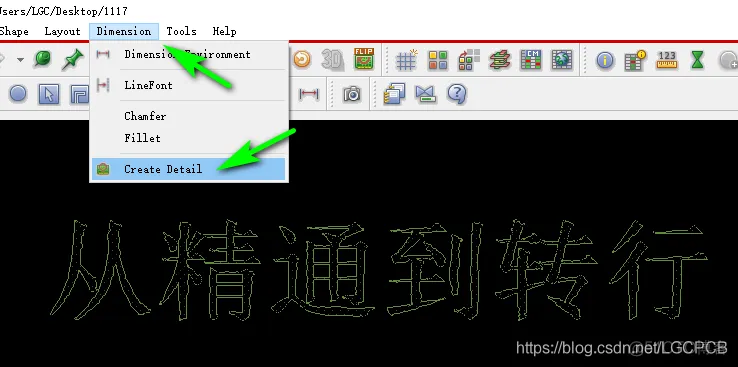

5、选择菜单栏Dimension——Create Detail命令对logo进行缩放设置,如下图所示:

Cadence Allegro Logo添加与缩放_菜单栏_05

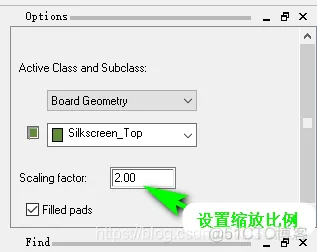

6、在Options侧边中可以设置logo缩放比例,如下图所示:

Cadence Allegro Logo添加与缩放_菜单栏_06
