Cadence Allegro叠层添加步骤


Cadence Allegro如何添加叠层?下面通过设置四层板叠层的例子来演示,设置方法如下:

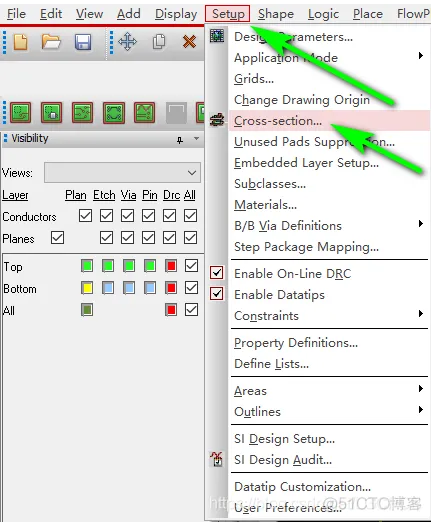

1、打开Setup菜单栏下的Cross-section…,如下图所示:

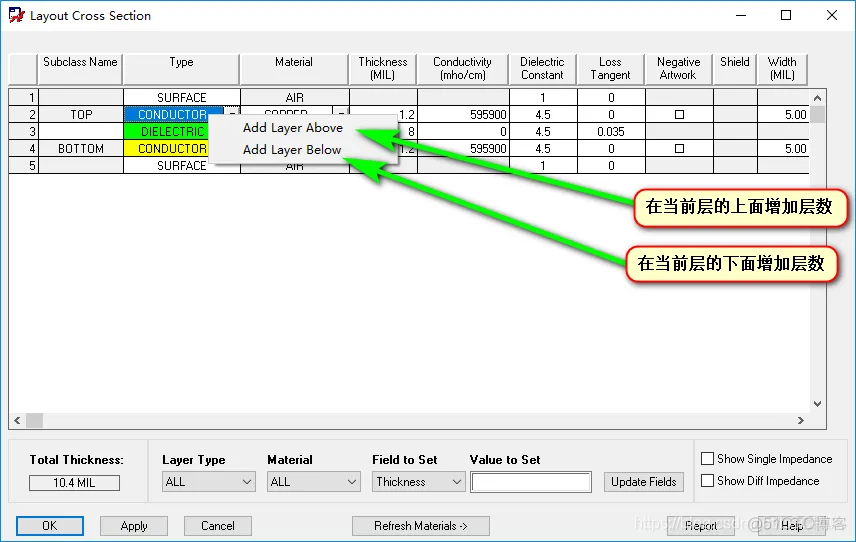

Cadence Allegro如何添加叠层?_Cadence 17.22,在Layout Cross-section对话框中的Type选项下单击选中CONDUCTOR(DIELECTRIC)右键Add layout Above(Add layout Below)增加叠层,如下图所示:

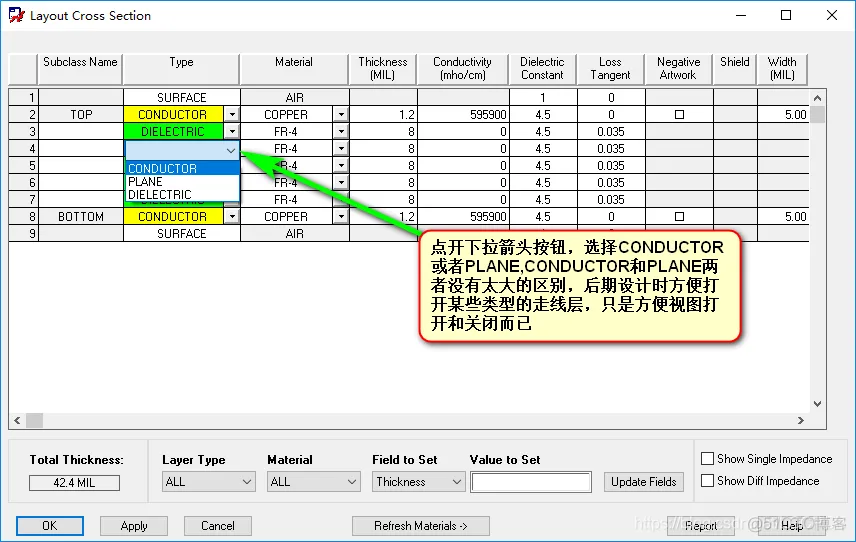

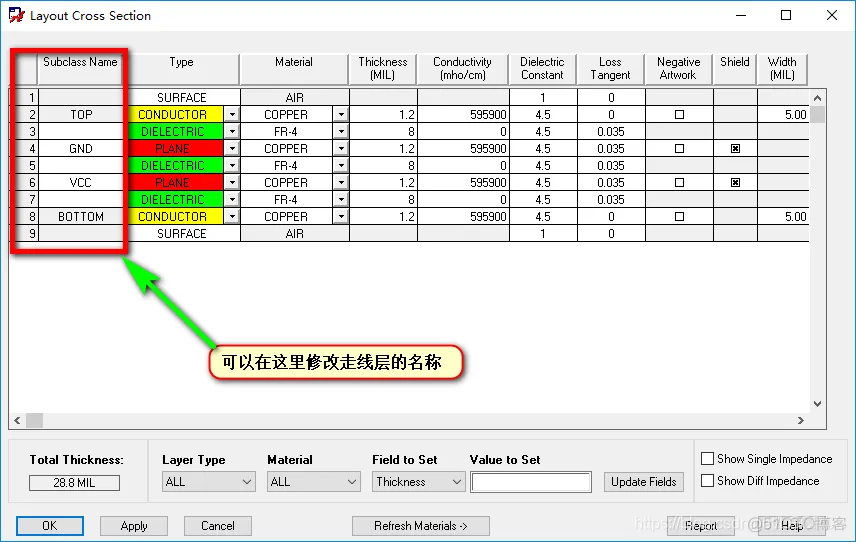

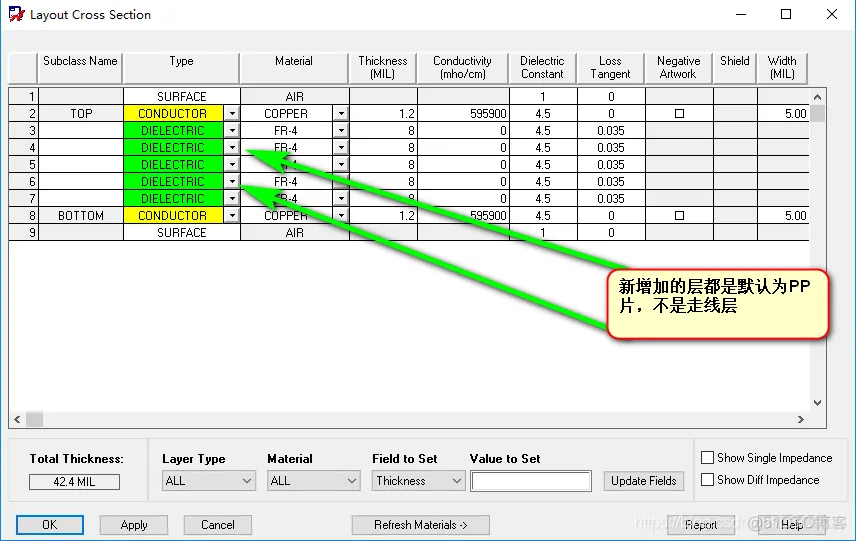

Cadence Allegro如何添加叠层?_PCB培训_02Cadence Allegro如何添加叠层?_PCB设计_03Cadence Allegro如何添加叠层?_PCB培训_043、常规的四层板叠层设置如下图:

Cadence Allegro如何添加叠层?_PCB设计_05
