Cadence Allegro原点位置修改方法


Cadence Allegro如何修改原点位置
本章节教大家如何修改PCB原点坐标,设置方法如下:
方法一:

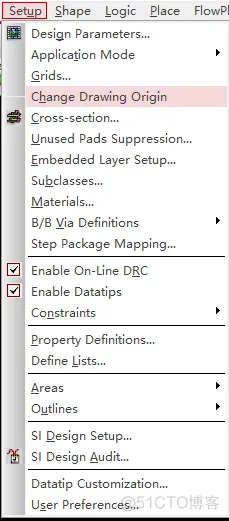

1、打开Setup菜单栏的Change Drawing Origin命令,在PCB设计界面中,鼠标单击要设置原点的位置即可。
Cadence Allegro如何修改原点位置_PCB设计
方法二:

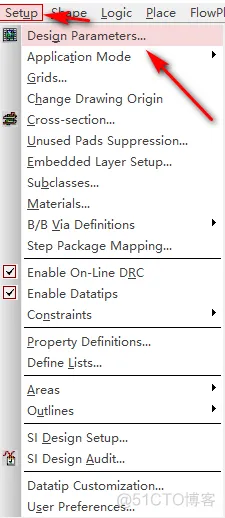

1、打开Setup菜单栏下面的Design parameters选项,设置设计参数。
Cadence Allegro如何修改原点位置_PCB设计_02

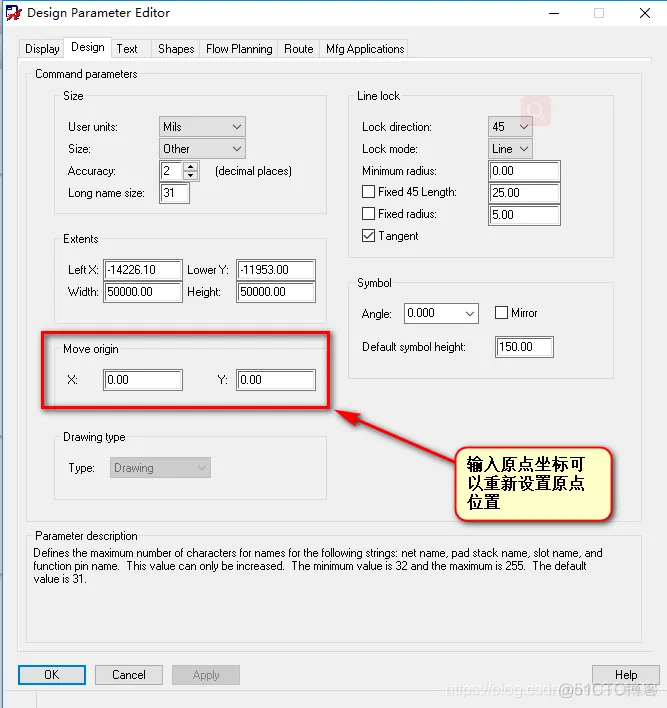

2、在Design parameters Editor对话框选择Design菜单栏,在Move origin标签下输入新的坐标就可以修改原点位置了。
Cadence Allegro如何修改原点位置_Cadence 17.2_03
