Allegro快捷键修改方法

1. allegro的快捷键文件

allegro 快捷键文件名字为env，位置为Cadence\Cadence_SPB_17.4-2019\share\pcb\text\env，修改前请先行备份。

2. 实例

# F1 is normally reserved by the system for Help so we don't use it
#缩放至合适
alias F2 zoom fit
#走线
funckey 1 add connect
#走线延时调整
alias ~1 delay tune
#显示元素
alias F4 show element
alias F5 redraw
#完成
funckey  q done
#下一个
funckey  w next
#撤销
funckey  e oops
#取消
funckey  r cancel
#grid显示
alias ~G grid toggle
#放大
funckey  a zoom in
#缩小
funckey  s zoom out
#属性编辑
alias SF2 property edit
#拖拽导线
funckey  2 slide
#显示测量
alias CF4 show measure
#alias ~c copy
#alias ~v paste
#移动
funckey  3 move
alias SF7 dehilight all
alias SF8 hilight pick
alias SF9 vertex
alias SF10 save_as temp
alias SF11 zoom previous
alias SF12 zoom world
#alias CF2 next
#打开color 192
funckey  n color192
alias CF6 layer priority
#状态
alias CSF5 status
alias ~N new
alias ~O open
alias ~S save
alias ~D delete
alias ~Z undo
funckey + subclass -+
funckey - subclass --
#编辑
funckey 4 edit
#旋转
funckey ' ' Spin
#funckey ' ' iangle 45  # space 45
#funckey ~R iangle 90 # ctrl + r 90
alias CUp        "ipick 0; ipick_to_gridunit 0 +1"
alias CDown      "ipick 0; ipick_to_gridunit 0 -1"
alias CLeft      "ipick 0; ipick_to_gridunit -1"
alias CRight     "ipick 0; ipick_to_gridunit +1"
alias SUp        "move; ipick_to_gridunit 0 +1"
alias SDown      "move; ipick_to_gridunit 0 -1"
alias SLeft      "move; ipick_to_gridunit -1"
alias SRight     "move; ipick_to_gridunit +1"
#更改
funckey 5 change
#复制
funckey c copy
#粘贴
funckey v paste
funckey t shape add
funckey 6 shape select
funckey u shape edit boundary
#合并选中的shape
funckey 7 shape merge shapes
#镜像
funckey m mirror
#状态
funckey F3 status

注意 每行指令后面最好不要有空格之 类  的，直接换行。

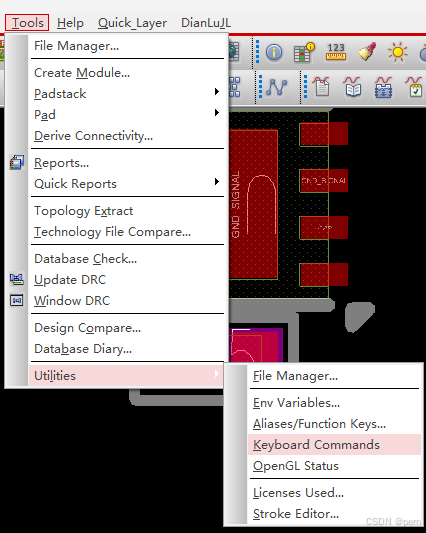

其他指令可用过Tools->Utilities->Keyboard Commands查找。

其中 alias 不能使用纯字母 ~ ，只能使用例如，等非字母按键或者非字母按键和字母按键组合的形式，故可以设置为

alias CUp 为Ctrl+↑alias ~N 为Ctrl+N

使用funckey 时需要注意字母的大小写。
