Allegro更新铜皮方法与快捷键

前景：在如今时代，allegro 软件 是三大PCB设计软件之一，不少知名公司都要求会allegro软件，所以很多PCBlayout工程师开始转用allegro，同时也出现很多新手学allegro，但是allegro对新手不友好，所以我写了这篇文章，带领新手们更快使用allegro软件。

   allegro更新铜皮没那么直观而且非常隐秘，都是间接操作去更新，对新手来说，非常不友好。所以，我来写这篇文章，可以给学allegro的新手们一个参考，同时请老手们多多指点错误，谢谢。

方法一：仅更新单个铜皮

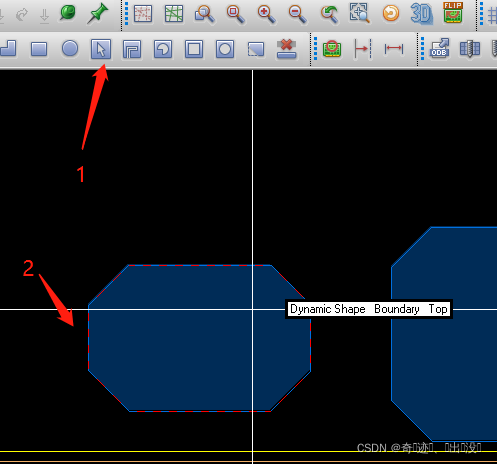

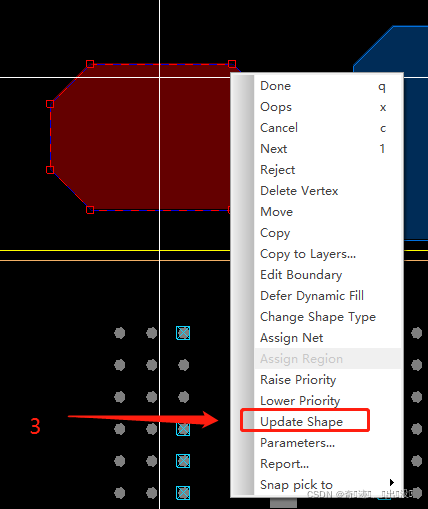

如下图操作，①选中铜皮选择 命令 ；②选中你要更新的铜皮；③右键铜皮，选择Update Shape，即可更新单个铜皮。

方法二：通过菜单栏来更新所有铜皮

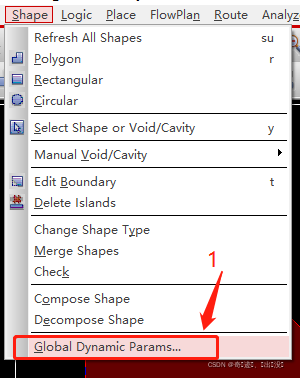

如下图操作：①选择菜单栏：Shape -> Global Dynamic Params…，来打开铜皮管理器；②在Shapefill子菜单栏下有两个按钮：Update to Smooth（修铜皮）、Force Update（更新所有铜皮），板子画完，可以在这里更新所有铜皮。
