Allegro铜皮切割与挖空技巧

在PCB设计中,铜皮是电路板布局布线的重要载体,但有时候要根据项目需求对其进行切割或挖空,以此满足特定需求,那么如何操作?


1、准备工作

在进行切割/挖空操作前,先确保是否打开Allegro并加载器相关的PCB文件。

2、Rectangular

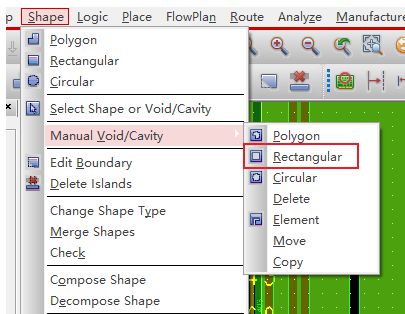

在Allegro的工具栏里选择“Shape”->“Manual Void/Cavity”->“Rectangular”;






注意,本文是以挖空方形铜皮为例选择Rectangular,若想挖空圆形选择Circular,多变形是Polygon;


2、选择区域

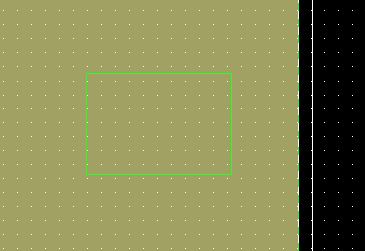

在PCB板文件里选择要切割/挖空的铜皮,然后框出来要切割/挖空的部分。






3、完成切割/挖空铜皮

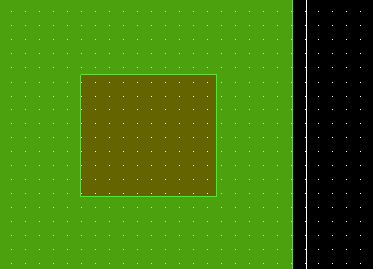

如图所示,完成了切割/挖空操作。
