Shape操作进阶:Allegro中铜皮网络添加与Shape合并技巧

  • 给铜皮(shape)添加网络

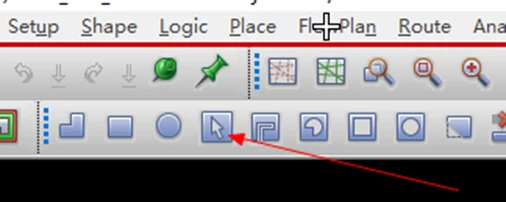

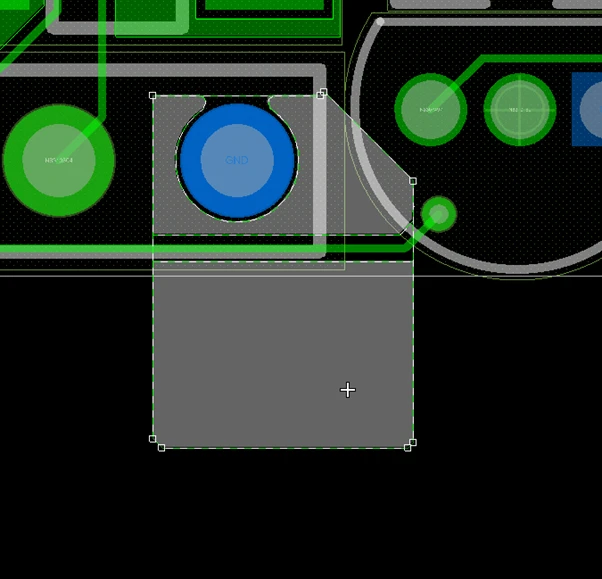

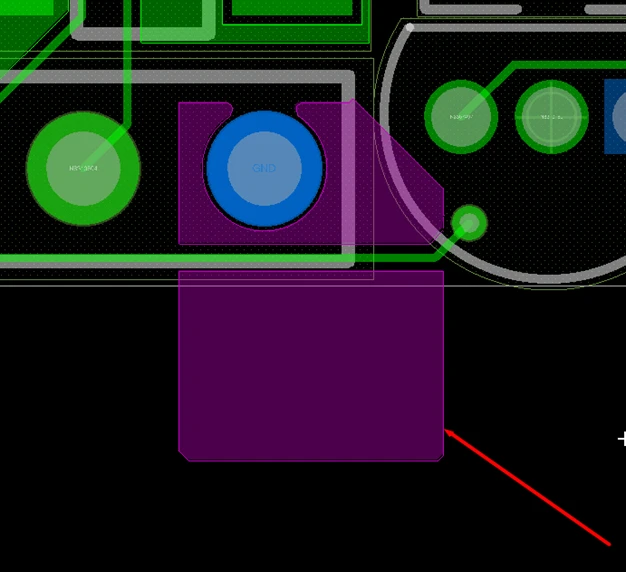

例如下图,想要给这个新添加的shape添加到GND的网络,可以先选中这个shape,让其进入shape编辑模式,然后再右键点击,最后再PCB上点击GND网络

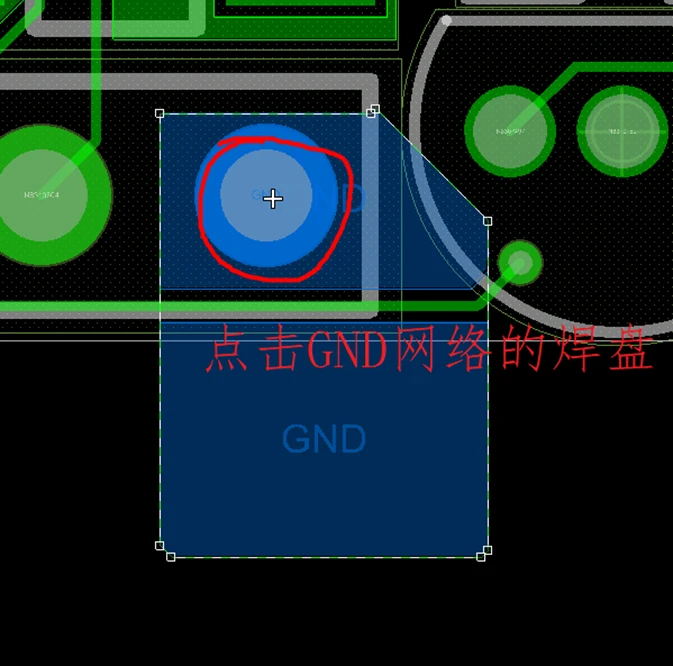

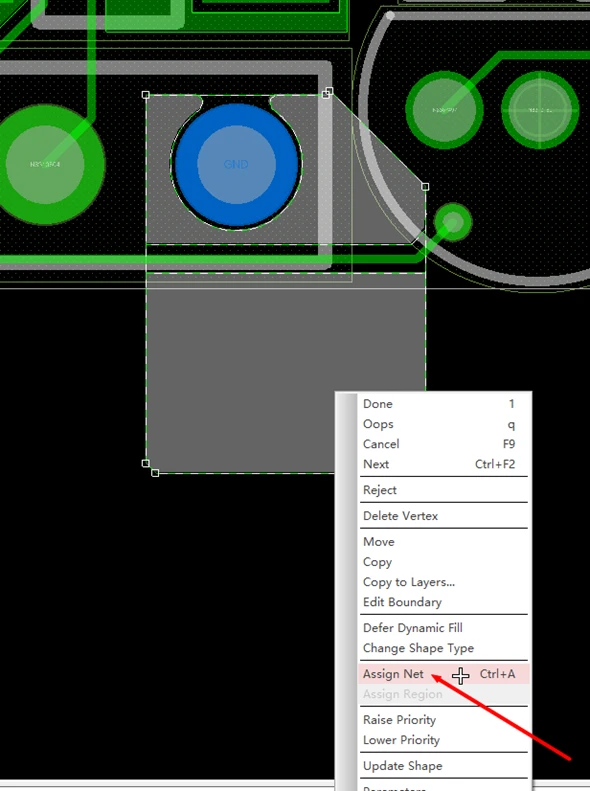

选中铜皮后在铜皮上右键,然后再点击Assign Net,探后在用鼠标点击你想添加的网络(比如下图中GND的焊盘,或者GND的铜皮都行)



  • 合并相同的shape

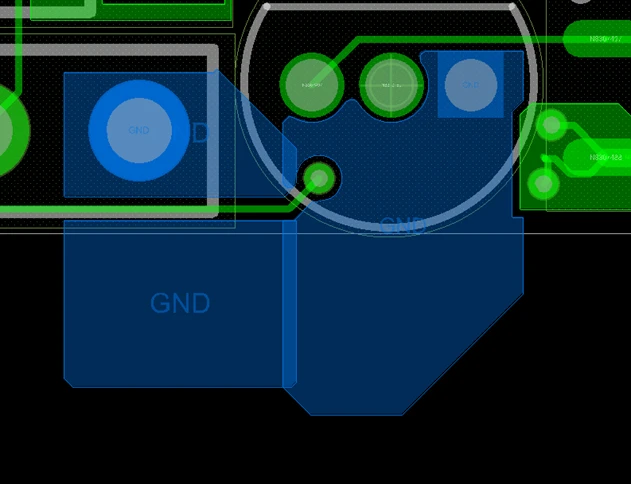

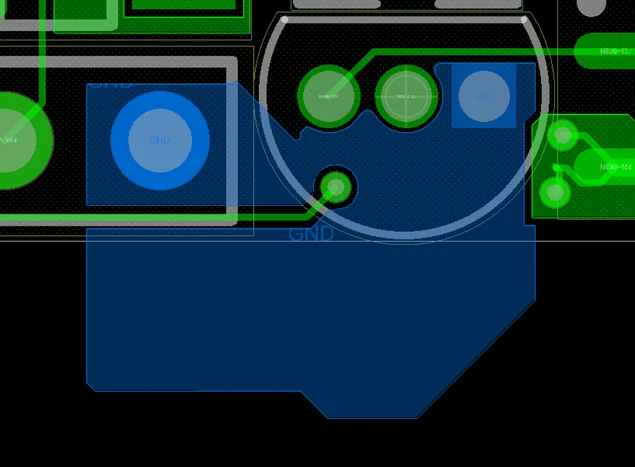

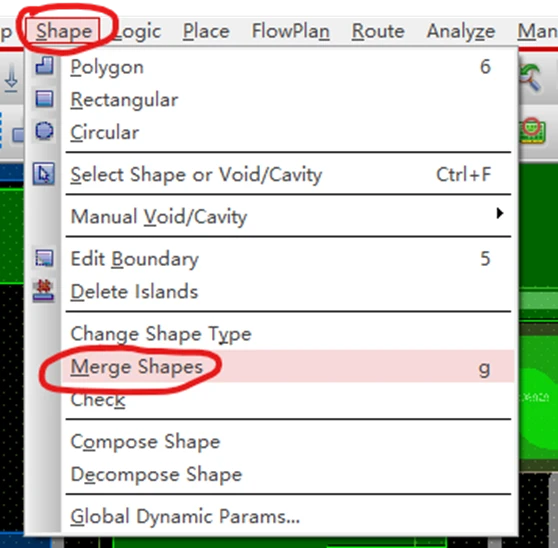

有的时候有两个相同网络的铜皮重叠放在一起,我们可以将这两个shape合并在一起。点击shape——merge shapes——然后再点击重叠的两个shape即可



然后再点击需要合并的两个shape
