LINE转SHAPE操作方法，Allegro布线功能演示

 在进行PCB设计的过程中，当涉及到处理电源信号时，通常会采取一种方法即通过加粗电源信号的走线来初步评估这个特定的通道是否能够承载预期的电流大小。在完成这种通道载流能力的预估之后，我们实际上并不需要将这些走线彻底删除。相反，可以利用凡亿skill工具中的一个功能即“布线-LINE切换为SHAPE”，这个功能可以快速地将选定的走线转换成具有相同宽度的铜皮形状。这样一来，原本用于电源信号的走线就转变成了铜皮，这不仅节省了设计时间，还提高了设计效率，同时确保了电路板的性能和可靠性。

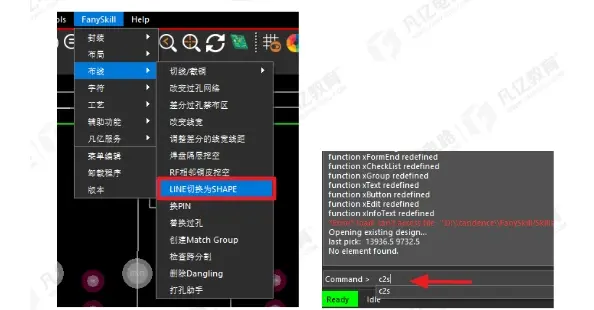

1、执行菜单命令“FanySkill-布线-LINE切换为SHAPE”选项如下图1所示，或者在command对话框内输入“c2s”快捷命令如下图2所示，都可激活此功能命令。

图 1 “LINE切换为SHAPE”菜单命令     图2 “LINE切换为SHAPE”快捷命令

2、LINE切换为SHAPE命令激活之后，“Find”面板中只勾选“Clines”元素如图3所示。然后光标移动到PCB设计界面鼠标右击选择“Temp Group”选项如图4所示。

图3LINE切换为SHAPE命令下的Find面板   图 4 Temp Group选项

3、光标框选或者点选对应需要转换为铜皮的走线，被选中的走线则会被高亮显示如图5所示。

图5 电源信号走线高亮显示

4、走线选中之后鼠标右击选择“Complete”选项如图6所示，那么可以看到被选中的电源走线已经转换为SHAPE如图7所示。

图6 Complete选项        图7 Line转换为shape

5、需要注意的是转换完成的铜皮没有网络，需要手动将铜皮赋予该网络。   凡亿Allegro Skil视频教程观看：https://www.fanyedu.com/course/21863.html
