导出device文件操作，Allegro封装功能演示

Device文件定义了原理图中的符号（Symbol）与实际PCB布局中的封装（Footprint）之间的对应关系。例如，一个电阻的原理图符号可能对应多种封装（如0805、0603等），以及引脚与封装焊盘连接，Device文件会明确这种映射。Device文件仅适用于导入第三方网表的情况，PCB导入第三方网表不能直接与原理图进行交互式，这时候需要导出Device 文件，然后PCB才能与原理图进行交互式。

Allegro软件支持通过封装（.dra）文件直接导出Device文件。然而，该方法存在明显的效率局限：每个封装文件都需要单独打开并执行导出操作，当面对大量封装文件时，这种逐个处理的方式将耗费大量时间。为此，我们基于Skill语言开发了批量导出功能，实现了Device文件的一键式批量导出，显著提升了工作效率。

1、Allegro直接导出Device文件，具体操作步骤为：打开目标封装文件后，依次点击菜单栏中的"File→Create Device..."选项，在弹出的对话框中确认即可完成导出（如图1所示）。

图1  Allegro导出Device文件

2、只需要打开文件夹中的一个封装，通过fany skill一键导出Device文件，即可批量将此文件夹中的所有封装自动导出Device文件。具体操作步骤如下：打开封装文件，在菜单栏点击“Fanyskill-封装-生成Device文件”选项，在对话框中点确定，如图2所示，软件将自动导出此文件中所有封装文件的Device文件，如图3所示。

图2 一键生成Device文件

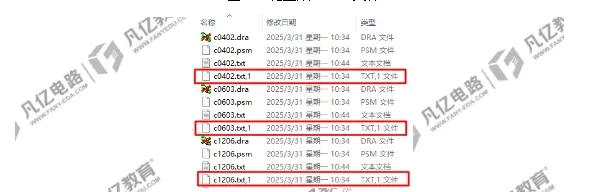

图3 完成生成的Device文件

凡亿Allegro Skil视频教程观看：https://www.fanyedu.com/course/21863.html
