Allegro替换过孔操作，布线功能演示

在进行PCB设计的过程中，经常会遇到这样的情况：在已经完成的PCB板设计中，需要对某些已经放置好的过孔尺寸进行修改。这种需求在设计过程中是相当常见的，如果手动去选中这些过孔并修改它们的尺寸，那么设计效率将会大大降低，因为这个过程既繁琐又耗时。凡亿skill提供了一个非常实用的功能，此功能可以快速地替换过孔的尺寸，从而极大地提高了设计效率和便捷性。

1、过孔替换之前需要将对应尺寸过孔的库路径添加指定，如果不指定库路径后期替换找不到该过孔类型。执行菜单命令“setup-User Preferences”如下图1-1所示,在弹出的对话框内选择“Paths-Library”选项卡如下图1-2所示，并在此选项卡右侧的“Padpath”中指定好过孔路径如下图1-3所示,路径指定完成点击“Apply”应用下即可。

图1-1 User Preferences

图1-2 Library选项卡

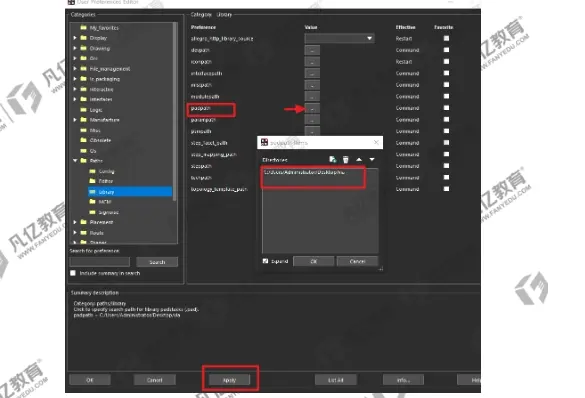

图 1-3 过孔路径添加

2、过孔路径添加完成之后，回到PCB设计界面可以查询看到此处过孔尺寸为8/14MIL如下图1-4所示。执行菜单命令“FanySkill-布线-替换过孔”如下图1-5所示。

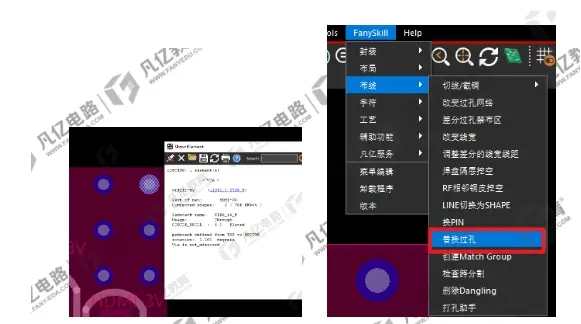

图1-4 过孔尺寸查询                      图1-5 “替换过孔”选项

3、在弹出的对话框内将“Database”、“Library”选项都进行勾选如下图1-6所示，“Database”指的是当前打开的pcb文件的封装库；“Library”指的是步骤（1）中添加的Padpath路径的封装。两者都勾选之后在对话框左侧框内选择需要替换的过孔封装，如下图1-7所示选择替换为8/16MIL的过孔。选择完成之后点击“OK”即可。

图 1-6 勾选“Database”、“Library”选项

图1-7 选择替换的过孔封装

4、替换过孔命令激活之后，回到PCB设计界面中直接框选需要替换的过孔即会自动替换为所选尺寸的过孔类型，替换完成之后光标右击选择“Done”即可结束命令，如下图1-8所示。

图1-8 结束命令

5、可以再次查询过孔尺寸，查看是否已经替换成功，如下图1-9所示过孔类型已经替换成功。

图1-9 过孔替换成功
