删除Dangling悬空线，Allegro布线功能演示

高速pcb布线完成之后，需要检查pcb板上是否存在多余的走线、过孔以及孤岛铜皮等情况，那么多余的走线以及过孔被称为Dangling line/Dangling Vais。Dangling line是指至少有一端没有连接的线路，这通常是在绘制走线路径过程中由于多次修改、删除或变更导致的残留线段。Dangling Vais则是指少于两条引出线（测试点除外）的过孔，这可能是在布线过程中由于忘记之前的计划或急于完成而导致的多余过孔。Dangling line/Dangling Vais都可影响到PCB设计增加不必要的电磁辐射和接收导致EMI问题以及信号完整性问题。

若仅凭人工检查，容易遗漏诸多细节。借助FanySkill的“布线功能-删除Dangling”功能，可以有效地将PCB板上的Dangling Line、Dangling Via以及孤铜全部检测并清除。

1、执行菜单命令“FanySkill-布线-删除Dangling”，或者Command对话框内输入快捷命令“FYDD”如下图1-1所示，都可以激活删除Dangling命令。此命令激活之后便会自动检测出结果并且在对应弹窗中显示出来如下图1-2所示。需要注意的是如果PCB检查出存在Dangling line、Dangling Vais或者孤铜的情况那么命令激活才会弹出弹窗如下图1-2所示；如果不存在Dangling line、Dangling Vais或者孤铜那么在Command对话框内则会提示“No dangling,island line/vias/shape problems”如下图1-3所示。

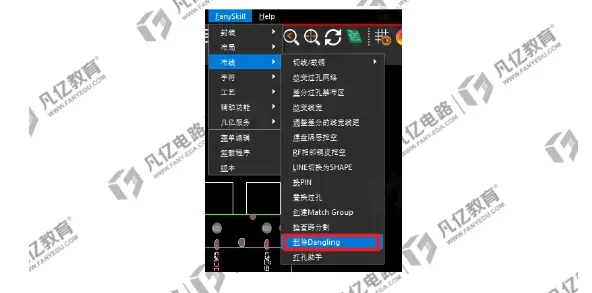

图 1-1激活“删除Dangling”命令

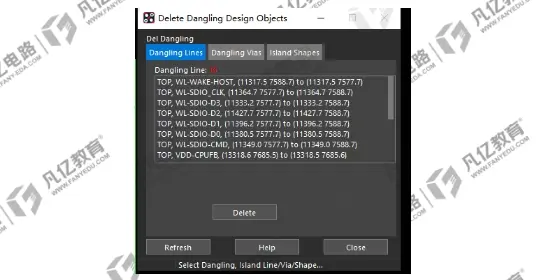

图1-2 检测出存在Dangling或者孤铜结果

图1-3 检测出不存在Dangling或者孤铜结果

2、如存在Dangling line、Dangling Vais或者孤铜的情况那么在弹出的对话框内可以看到对应“Dangling Lines”、“Dangling Vais”以及“island shapes”分栏中显示报错位置，此处以“Dangling Lines”为例进行讲解。“Dangling Lines”分栏下显示的都是检测出“Dangling Lines”报错的坐标情况，双击此报错可以直接跳转到PCB中对应位置如下图1-4所示。并且检测出的“Dangling Lines”可以通过鼠标单击某个报错或者鼠标全选、多选报错然后单击“Delete”选项进行单个删除或者多个以及全部删除，如下图1-5所示。

图 1-4 双击报错直接跳转到对应位置

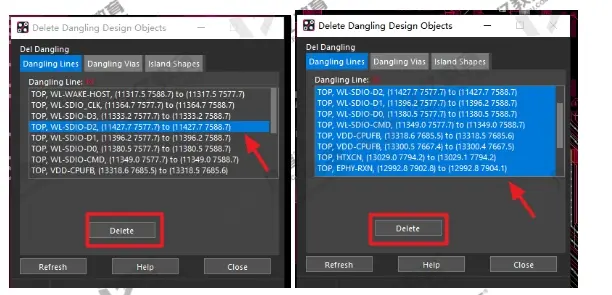

图 1-5 Dangling Lines单个或者多选以及全选删除

1. 上文中的步骤2内容是以跳转“Dangling Lines”错误位置以及删除Dangling Lines为例，那么其余的“Dangling Vais”、“island shapes”的检查以及删除操作步骤一致，就不再一一说明。
