切线、切铜、连接布线操作，Allegro布线功能演示

FanySkill的“切线/截铜”功能为PCB设计提供了高效的线路调整方案，可截断走线或铺铜和恢复走线连接。当需要微调已完成布线的器件位置时，传统方法直接移动会导致布线混乱，而使用该功能可先精准截断连接的走线，待器件位置调整完成后，再用“连接布线”功能自动恢复连接，既保持原有布线完整性，又避免重新走线的繁琐操作。

1、例如需要微调已经布线完成的PCB设计中一个元件，在菜单栏中点击“FanySkill-布线-切线/截铜-打断工具”选项，如图1所示，或直接输入快捷命令“segcut”快速调用截断功能。

图1 截断走线、铺铜命令

2、在“Options”面板，显示截断参数，可使用默认参数直接进行截断，也可以对切割角度和切割宽度进行设置，例如设置切割角度45度，切割宽度20mil，如图2所示。

图2 “Options”面板

3、在需要截断的线、铺铜旁边，选择切割线的起点和终点，如图3所示，即可完成对线、铺铜的截断，如图4所示。

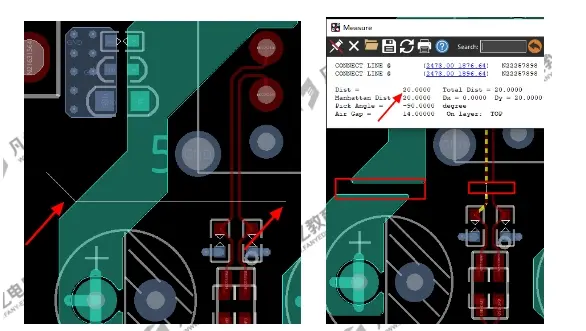

图3 选择切割线的起点、终点                  图4 完成截断

4、若需恢复之前截断的走线连接，需先通过工具栏快捷图标显示飞线，如图所示，然后在菜单栏中选择"FanySkill-布线-切线/截铜-链接布线"选项，如图6所示，框选需要重新连接的飞线区域，即可自动恢复被切断的走线，如图7所示。需要注意的是，此功能仅适用于布线恢复，无法修复被切断的铺铜连接。

图5 显示飞线

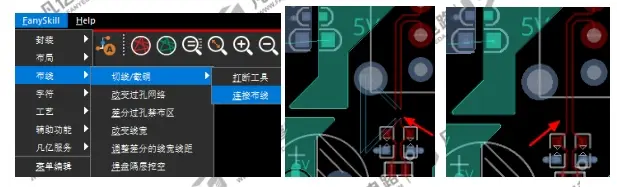

图6 打开“连接布线”功能                           图7 恢复布线
