导出单个封装文件，Allegro封装功能实操演示

在PCB设计中，若需提取特定封装，传统用Allegro自带导出方法需通过"File→Export→Libraries"导出全部封装库文件，如图1所示，再在生成的库文件中手动查找目标封装，这种方式不仅操作繁琐，且在封装数量较多时效率低下；而使用FanySkill工具的"导出单个封装"功能，可直接通过封装名称精确定位并单独导出所需封装，无需处理冗余数据，大大提升了设计效率，尤其适用于复杂PCB项目中的快速封装调用需求。

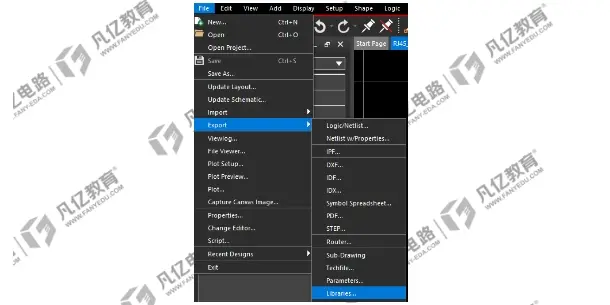

图1 Allegro自带导出库文件

1、打开pcb文件，找到需要导出的目标器件，在find面板搜索器件位号（Symbol (or Pin)），或是器件封装名称（Device Type），如图2所示。

图2 搜索目标器件

2、通过菜单栏选择"FanySkill-封装-导出器件封装"命令，如图所示，直接单击目标器件即可实现一键式封装导出。该操作会自动提取器件的完整封装数据（包含.dra封装定义文件、.pad焊盘文件等），并保存至当前PCB文件目录中，如图4所示。导出的封装文件可直接用于新的PCB设计。

图3 导出器件封装                  图4 单个封装导出完成

凡亿Allegro Skil视频教程观看：https://www.fanyedu.com/course/21863.html
