Allegro-封装更新

元器件的封装更新有以下几种方式:

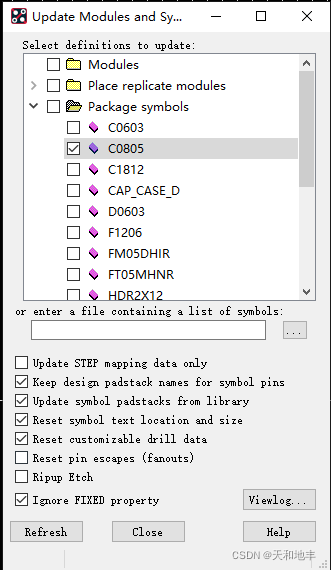

1、更新整个工程对应的某种封装

根据需要更新的器件封装名称进行更新操作,注意勾选的元器件参数项

2、更新单个器件封装

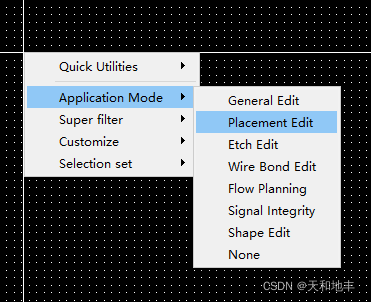

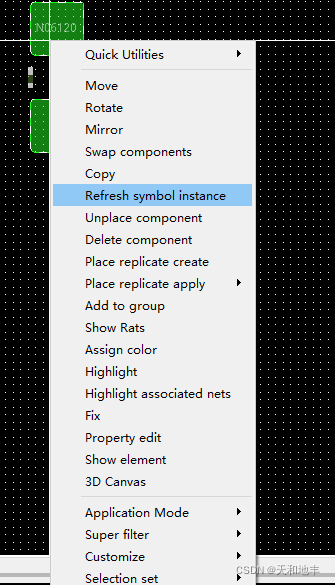

选中Placement Edit模式,后选择需要更新封装的器件,右键选择Refresh symbol instance即可

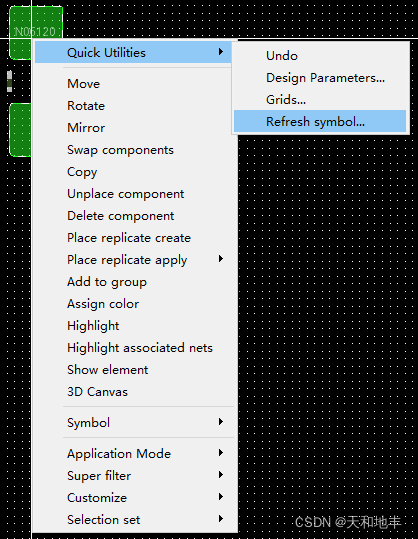

注意,右键在Quick Utilites->Refresh symbol进行更新时和Update Symbols功能一致,是更新全部对应的封装

3、更新焊盘

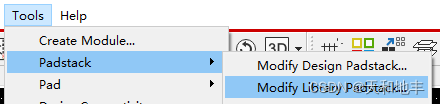

可以通过Tools->Modify Design Padstack和Tools->Modify lIBRARY Padstack进行操作
