Allegro PCB的制作

1、原理图 orcad到处网络表。

点击确定后生成3个.dat文件

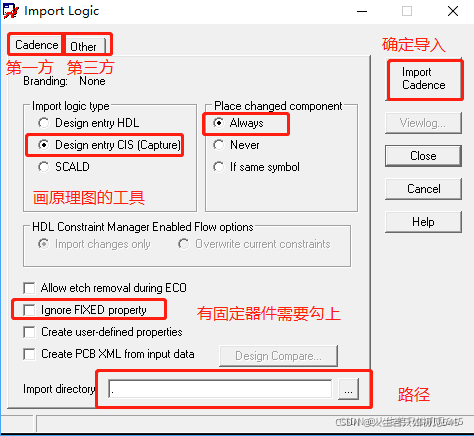

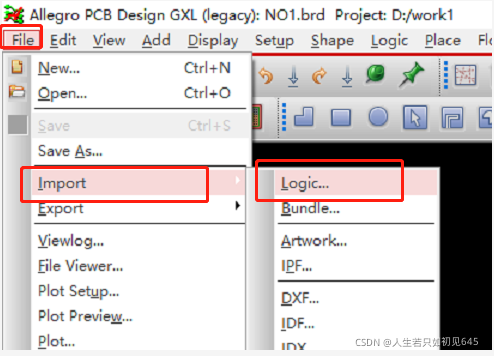

2、 打开Allegro PCB design。File→Import→Logic

导入有问题会弹出对话框说明出问题的地方

3、PCB画板框

      第一种方法 Add-line。选择Board Geometry中的outline层。线宽0.1mm角度90.

命令x 100 100 为绝对坐标。表示走线从起点走到（100，100）这个坐标

命令ix 100为增量，标识Y不变 从起点向右走100，ix -100则是向左

命令iy 100则是X不变，从起点向上走100，iy -100则是向下

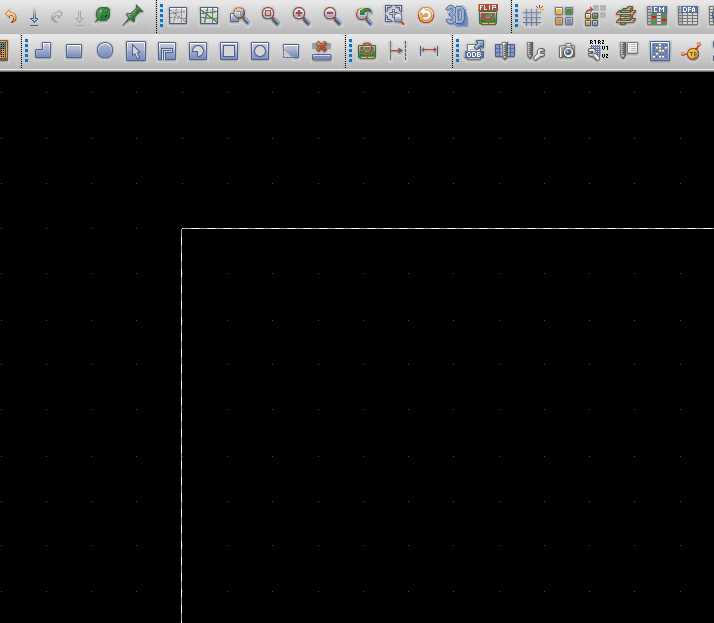

画完之后需要倒角则操作如下

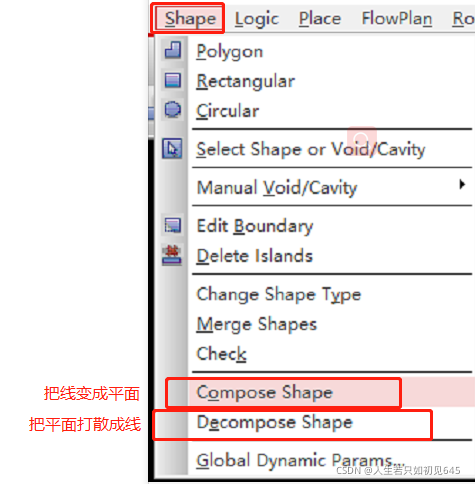

第二种方法用shape,同样选择Board Geometry中的outline层，板宽为0的。

使用shape切倒角方法如下

options中可以选择圆角

4、画禁止布线和禁止放置元器件的框。

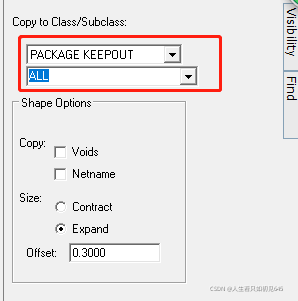

            对于外框   Edit→ Z-copy

         对于内框（中间挖空）Edit→ Z-copy

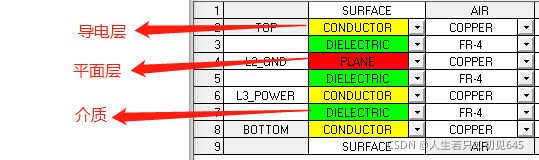

5、设置板层

6、可以对已经设置好层叠、规则设计的板导出一个技术文件（包含设置了的规则、层叠等），下次做板可以直接导入此文件，节省设置时间。

       File→import→Techfile

       设置库途径: Setup→User Preferences→Paths→library→techpath

7、也可以导出颜色设置，字体设置，参数设置的文件，方便下次使用可以直接导入

        File→import→parameters

       设置库途径:Setup→User Preferences→Paths→library→parampath

8、设置封装的途径
