Allegro PCB操作技巧

1、Allegro PCB库文件路径设置

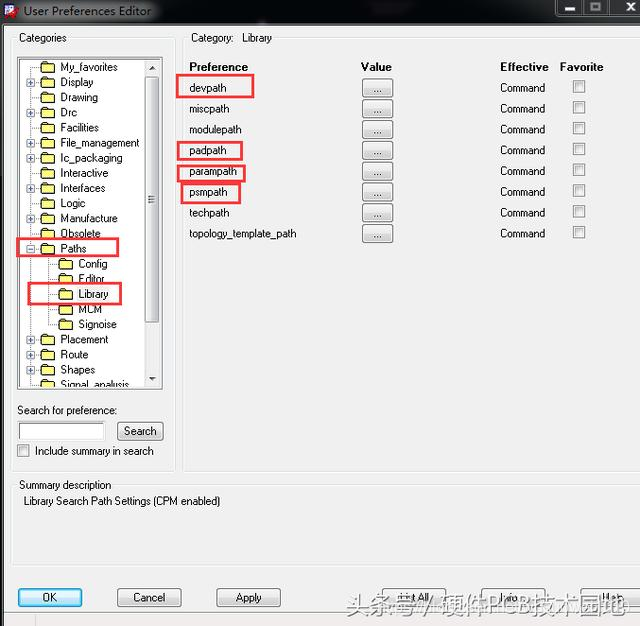

库文件路径设置Setup–>User Preferences–>弹出设置界面–>需要设置四个路径–>点击对应的Value按钮–>弹出路径设置界面如图2；

图1

点击新建菜单，选择库文件所在路径：

D:\Allegro_lib\Allegro_lib_temp：为已有PCB文件导出的库文件存放。

D:\Allegro_lib\Allegro_footprint：为标准库文件。

图2

图3

2、Allegro PCB文件导出的库文件

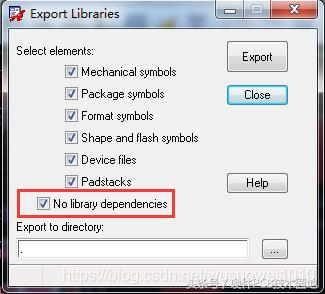

File–>Export–>Library–>弹出设置界面–>设置导出文件存储路路径–>点击Export按钮。

图4

3、Allegro PCB不使用原理图向PCB中导入封装

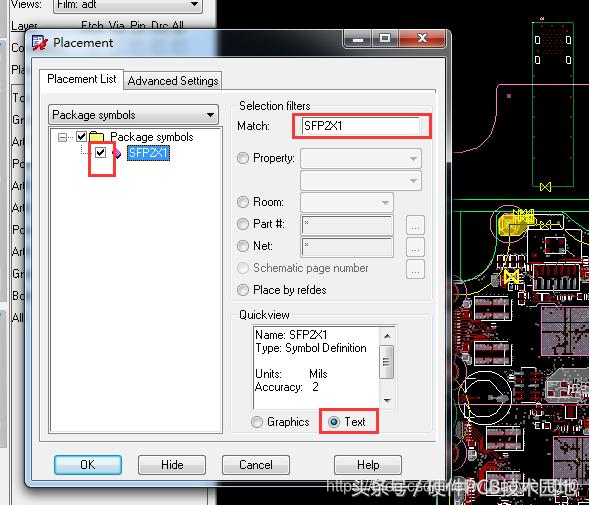

有时需要评估布局及结构尺寸，需要摆放一些元器件。PlaceManually…–>选择Package symbols–>Selection filters中输入封装编码–>点击text–>导入封装前打钩–>光标移到PCB工作区，单击完成添加。

图5

3、Allegro PCB 同时移动多个不同位置元器件

PCB布局中有时会遇到同时移动多个位于不同位置的元器件。

（1）先选择移动操作（或快捷键）–>Find栏中勾选元件属性。

图6

（2）在PCB工作区，右键–>Temp Group–>选择需要移动的多个元件–>右键选择Complete–>点击选中的其中一个元件–>移动到指定位置后单击左键完成移动。

（3）或输入移动的目的点坐标

4、Allegro PCB删除元件、走线、铜皮

（1）先选择删除操作（或快捷键）

图7

（2）在Option操作栏中勾选要删除的部分

图8

（3）光标移动到要删除的部分，双击左键完成。

5、Allegro PCB元件或成组移动固定坐标位置

（1）选择查看属性操作，点击元件封装，弹出属性对话框如图9-2。

图9-1

复制元件坐标。

图9-2

（2）选择移动操作（或快捷键）。

图10-1

在Find栏勾选操作的目标属性，用光标点击单个或框选多个选择要移动的元件。

图10-2

（3）在命令行输出 x “起始点坐标回车”，光标移动到元件起始点并，可以拖动所选元件。

图11

（4）在命令行输出 x “移动目标坐标”。回车，成组或单个移动至指定坐标。

（5）在命令行输出 ix“移动水平坐标”。回车，成组或单个移动指定距离。

（6）在命令行输出 iy“移动垂直坐标”。回车，成组或单个移动指定距离。
