Allegro操作技巧汇总

Allegro 使用过程中的一些小技巧汇总

新手使用Allegro的过程中，或多或少会遇到一些操作的问题，我将我在使用过程中遇到的一些问题汇总，方便大家查找。

问题1 移动元件看不到飞线？

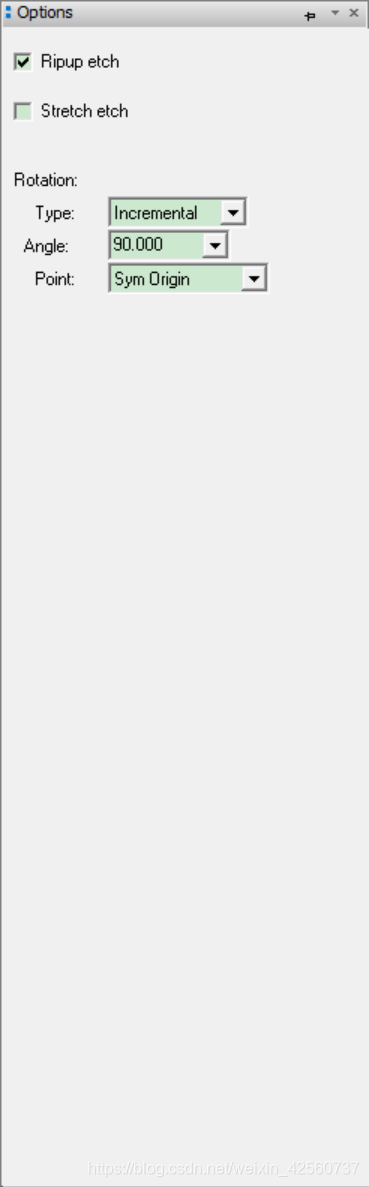

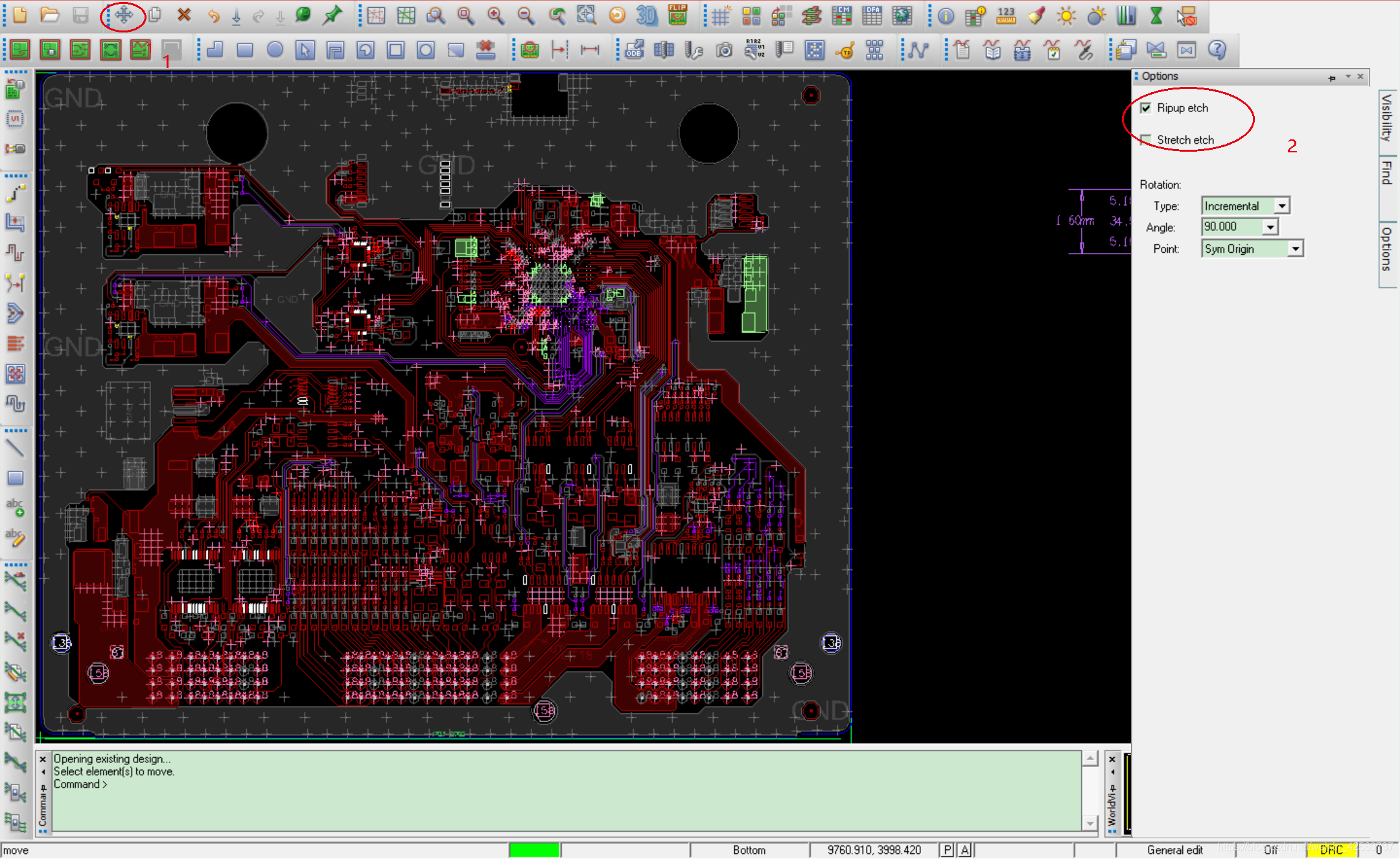

MOVE→FIND 选择RIPUP ETCH

   RIPUP ETCH：移动时显示飞线；
STRETCH ETCH：移动时不显示飞线。

问题2 allegro在PCB中rotate无法旋转 元器件 是为什么？

allegro旋转元器件rotate 命令 需要配合移动命令使用，在移动命令下移动器件时右键选择rotate命令可以旋转元器件，旋转时需要注意option面板Type需要选择incremental,否则只能移动一次。

问题3 如何合并allegro铜皮shape

Allegro 中，可以将两张铜皮合并成一张铜皮。但需要满足一下条件：

1. 铜皮必须是同一网络
2. 铜皮必须是同一类型（动态铜皮或静态铜皮）
3. 铜皮必须有重叠部分。

下面介绍如何将两张铜皮合并：

1. 首先将铜皮修改成满足上面的三种情况。
2. 点击菜单Shape –>Merge Shape 命令，或者直接在命令栏输入“shape merge shapes”命令
3. 然后框选需要合并的铜皮即可 一键获取完整项目代码1

问题4 allegro如何对一段走线进行移动修正

选择红色方框内的即可

问题5 Allegro布线布线连接不上同NET的线段

此处引用其他博友的方法

   链接：link

问题6 器件怎么从顶层换到底层？

选择器件-右mirror
