添加禁布区设置方法，Allegro封装功能实操演示

定位孔用于固定元件的位置，当元件受到外力作用时，定位孔周围的PCB板可能会发生变形或弯曲，进而导致附近走线断裂或元件焊接点开裂。因此，为确保电路板的可靠性，定位孔周围需要设置单边外扩0.5mm的禁布区。那么，在封装编辑中，如何为定位孔添加禁布区呢？

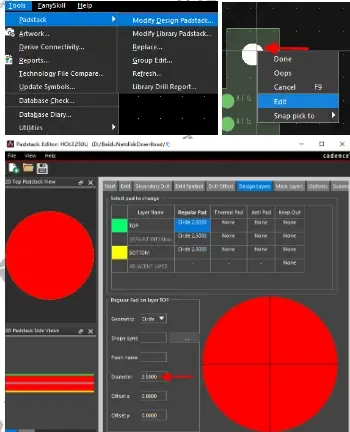

1、在设置禁布区尺寸前，需先确认焊盘的实际尺寸，以便准确计算所需的禁布区范围。具体操作步骤如下：首先，在菜单栏中选择"Tools-Padstack-Modify Design Padstack..."选项；然后，左键点击选中目标焊盘，在右键并选择"Edit"功能，如图1所示。

图1 查看焊盘尺寸

2、方式一：在菜单栏中点击"FanySkill-添加禁布区"选项，如图2所示；

方式二：在"Command"命令行中输入快捷命令"FYKP"并按下回车键执行。

图2 打开“添加禁布区”选项

3、在弹出“Allegro PCB Designer”弹窗添加禁布区，在“Enter radius of antipad”选项填写禁布区的尺寸，如图3所示；具体计算方法如下：已知焊盘直径为2.50mm，单边外扩0.5mm，则总外扩量为1mm（0.5mm×2），因此禁布区半径为(2.50mm+1mm)/2=1.75mm。输入正确尺寸后，点击"OK"确认，再选择目标焊盘即可完成禁布区的添加，如图4所示。

图3 填写禁布区尺寸

图4 禁布区添加完成

4、每次操作仅能为单个焊盘添加禁布区，如需为多个焊盘设置禁布区，需依次重复执行上述操作流程。
