使用 Ultra   Librarian结合Allegro导出Allegro封装

前些天在使用TI（德州仪器）的一些芯片时发现，TI会提供器件的原理图符号， PCB封装 以及器件的3D模型等，由此一看一切都似乎变得简单了，本来还发愁还得画原理图符号，照着手册封装尺寸画封装，使用官方提供的肯定没大问题，虽然搞明白花费了一些时间，但是最后还是成功了，记录一下（不写下来，估计过几天又忘了~~~）

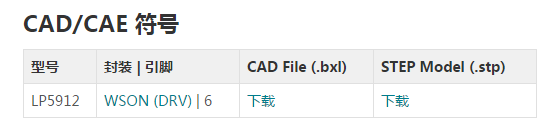

可以看到，TI提供了两个文件，一个是CAD File  （.bxl）文件，我自己理解它是类似于库文件的一种，可以导出各种PCB设计软件的原理图符号和PCB封装，另一个是STEP Model  （.stp）,它是器件的3D模型。

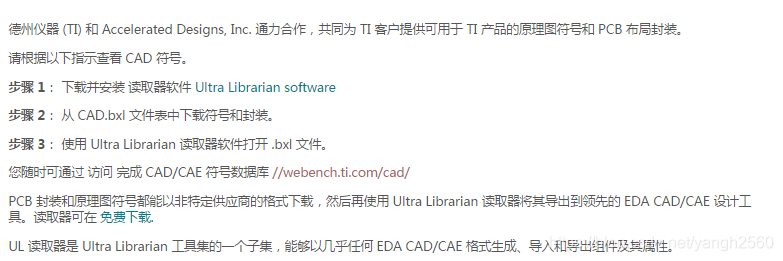

TI提供了一个软件叫Ultra Librarian，是一个读取器软件。

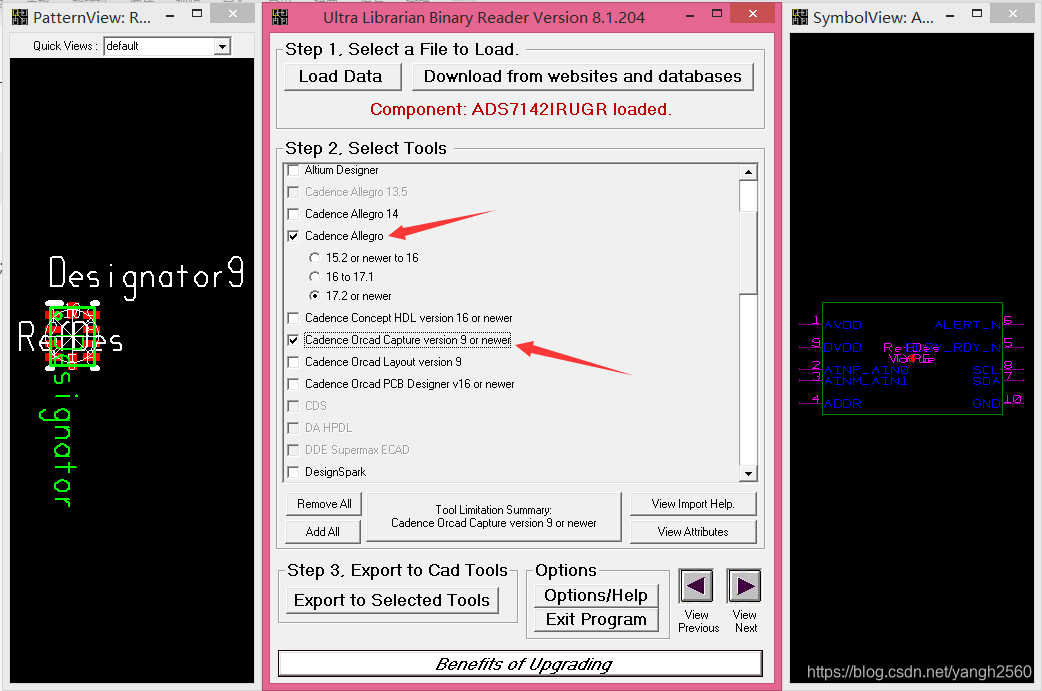

下载安装省略，安装后打开软件，以ADS7142器件为例，先下载好它的.bxl文件，按照图中所示

   step1：load下载好的bxl文件；

step2：选择我的PCB设计软件，我用的是capture和Allegro；

step3：点击“Export to Selected Tools”；

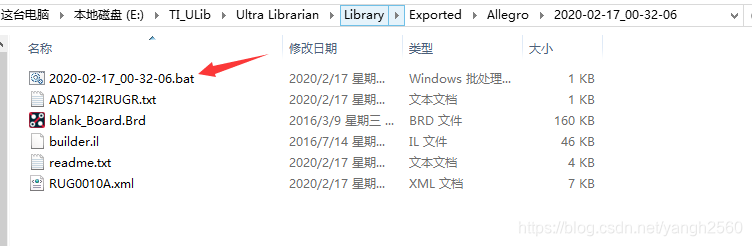

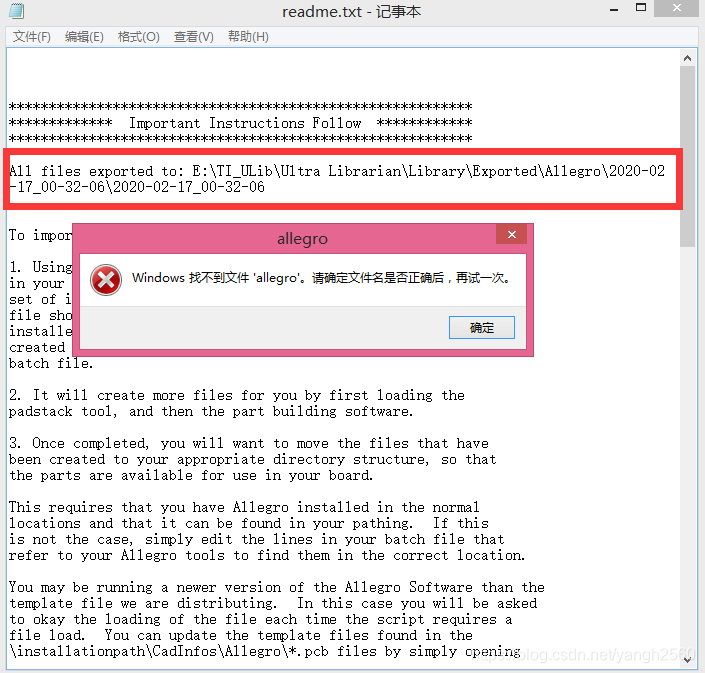

这时候会报错，是因为软件会自动打开Allegro软件，但是它在默认路径下没找到你电脑上安装的Allegro软件，先不管，从弹出的 readme  .txt文件中可以看到我们导出的文件在哪儿，找到它；

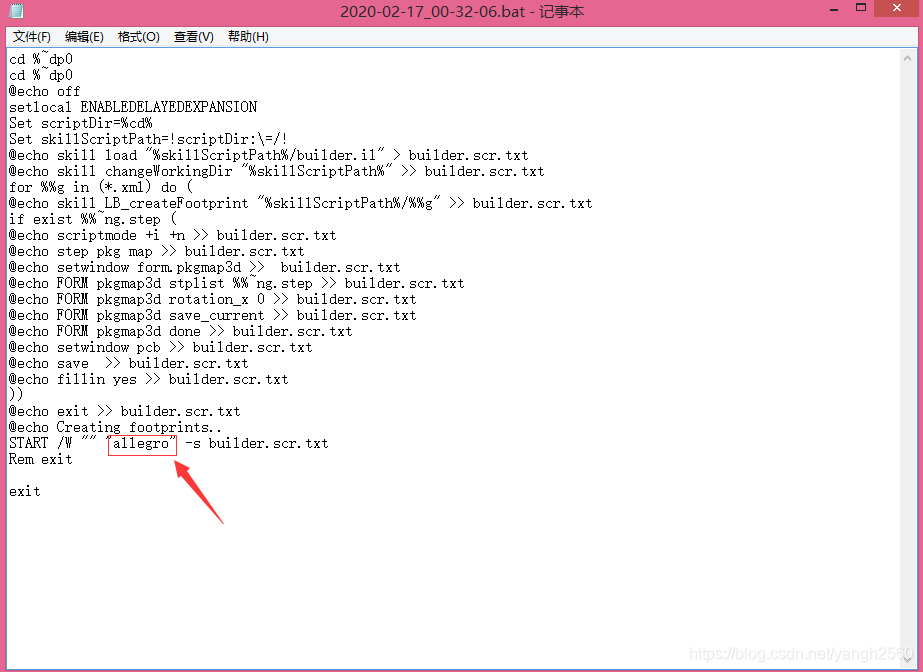

用记事本打开这个批处理文件：

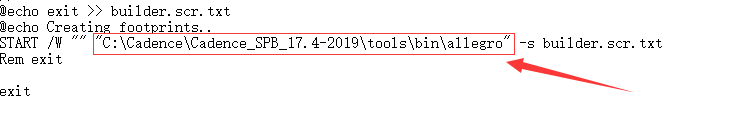

将箭头处引号中的allegro，替换为你自己安装allegro软件的路径：

然后保存，关闭后，双击这个.bat文件，就会自动调用电脑中的allegro软件，打开以后便是Allegro式的封装了，有时候打开后会缺少RefDes，自己添加一下，保存就行；

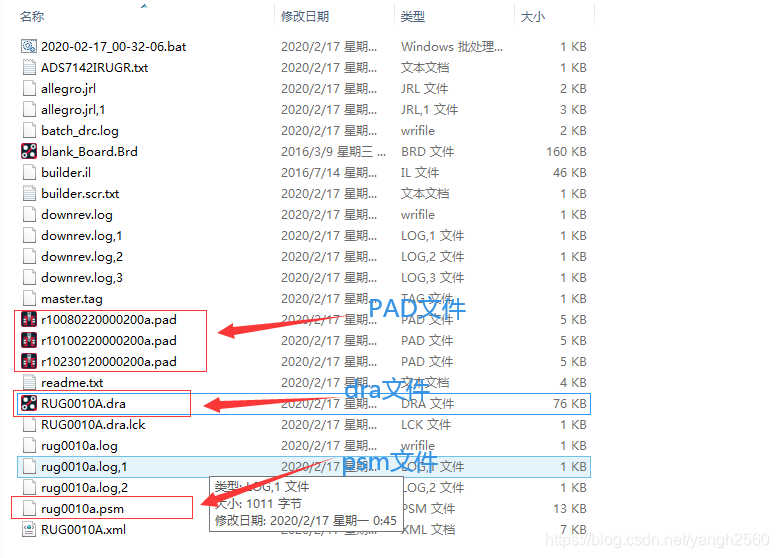

   最后在.bat那个文件夹中便会产生我们的Allegro封装所需的文件：

将这些文件放入自己库文件路径下，封装就可以正常使用了。

   虽然搞明白这些东西废了一些时间，这些时间足够按手册画个封装了，但是从0到1总会是有点困难，以后就方便了。。。。。。
