cadence Allegro导出emn emp Proe查看3D结构

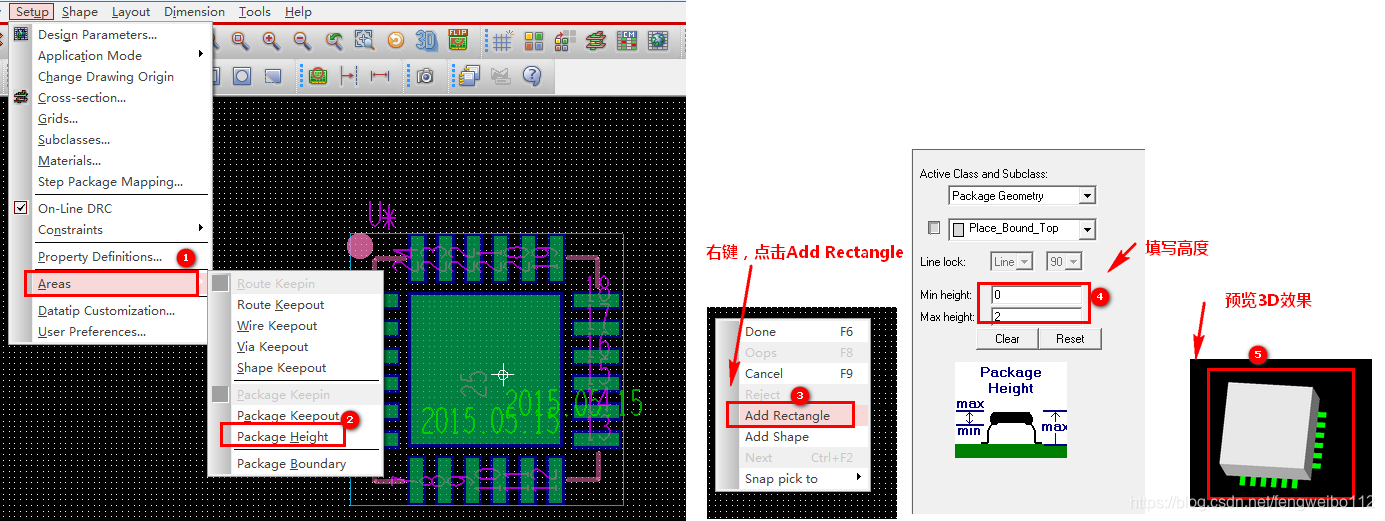

1.绘制封装时,设置器件高度。

封装绘制完成过后,点击setup-Areas-Package Height—右键—选择Add Rectangle—设置高度—预览3D效果图。
在这里插入图片描述

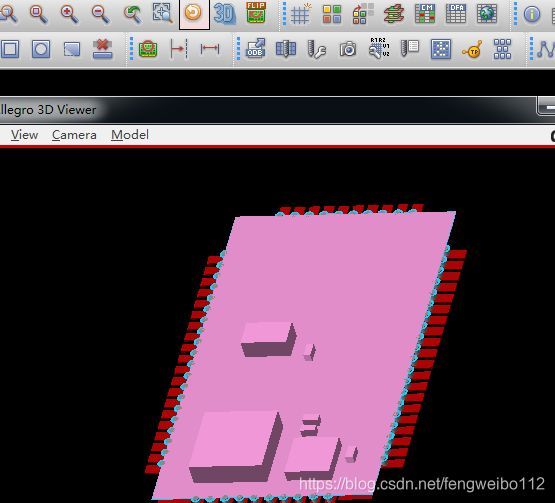

2.绘制完PCB过后,先预览3D效果

在这里插入图片描述

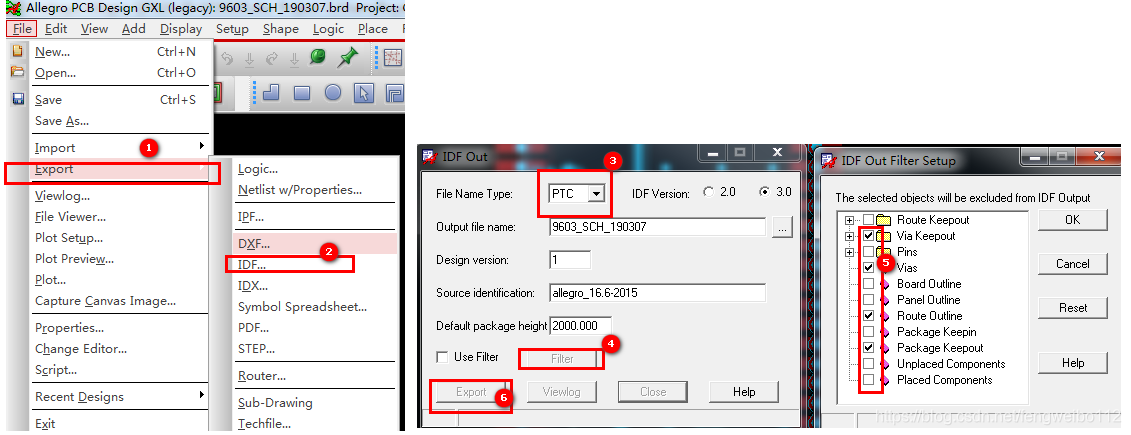

3.导出emn emp

选择File—IDF—File Name Type选择PTC—点击Filter—选择标号5—点击export
在这里插入图片描述

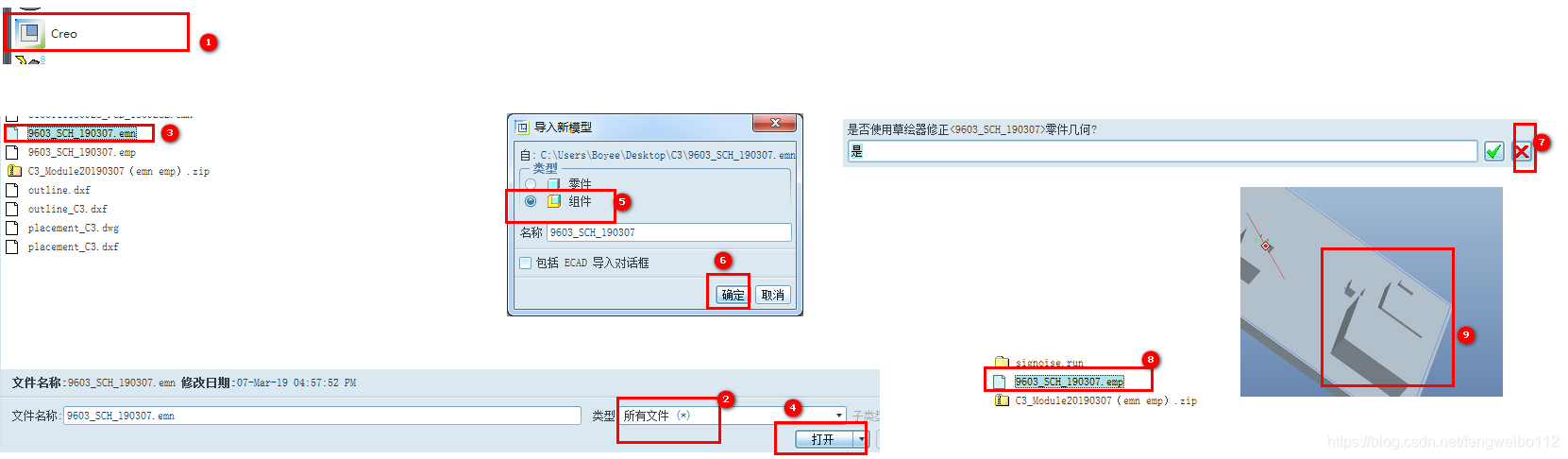

4.Proe显示3D结构图

打开Proe—选择文件打开—选择所有文件—选择导出的emn—选择组件—选择不适用草图修正器—弹出框中选择导出的emp—预览3D效果图。
在这里插入图片描述
