第一步 在allegro中预览板子的3D模型
在allegro中查看板子的3D模型图: View -> 3D View
即可查看如下图所示的所示板子的3D模型图

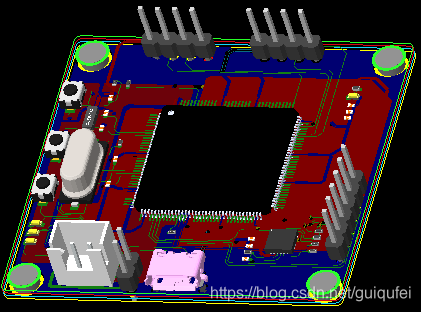

图1 PCB 3D模型示意图
在allegro中查看板子的各个模型,确认没有出现问题后将3D模型以setp的格式导出,如下图所示:

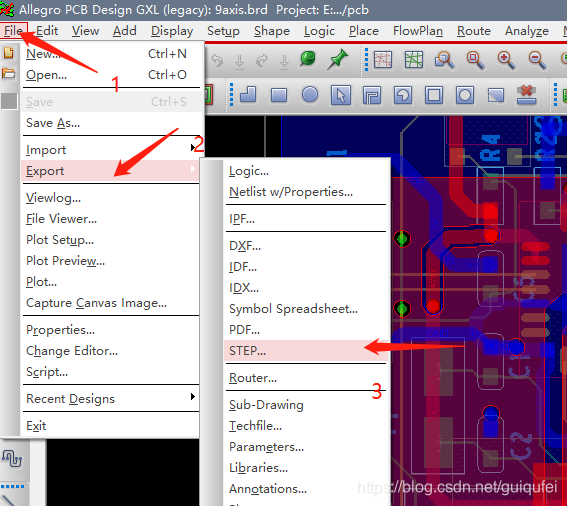

File -> Export -> STEP

图2 导出模型为step格式步骤

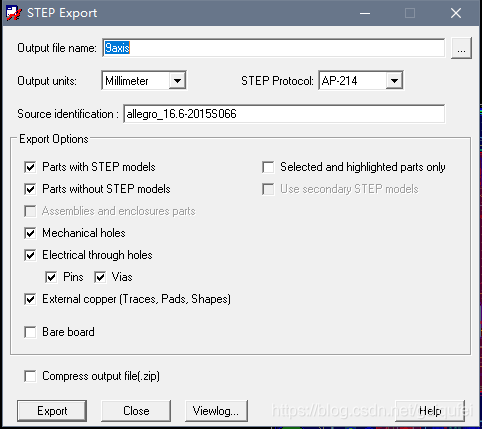

执行以上步骤之后出现如下图所示的,设置输出 类 型以及单位,注意[x]勾选下面的选项,不然输出的stp文件导入三维设计软件会导致所有的器件都集中在中心一点。

图3 设置导出 stp格式 参数
生成stp文件之后将文件导入proe or Creo 软件 。

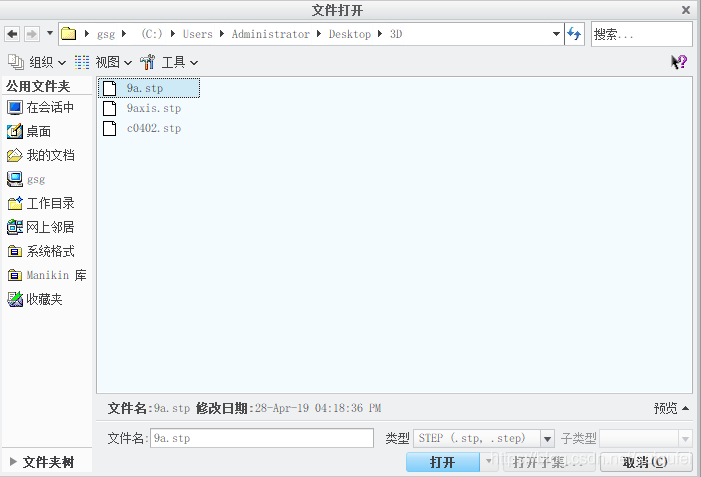

图4 打开stp文件

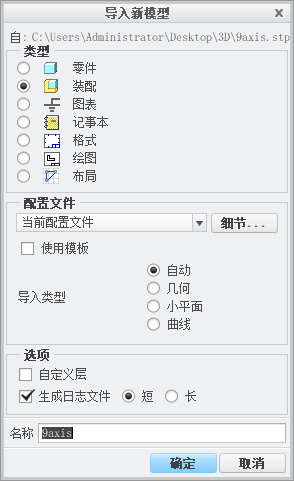

导入新模型选择装配,生成日志,给导入的模型起新名称

图5 导入stp格式文件

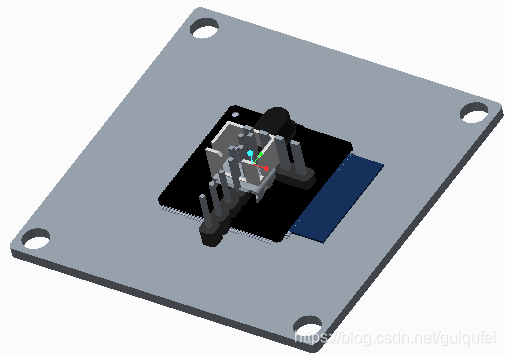

如果设置的stp导出参数有问题会导致输入proe之后所有的文件集中在板子中心,如下图6所示。

图6 导入参数设置有问题的模型
正确的导入模型渲染图如下图7、图8所示。

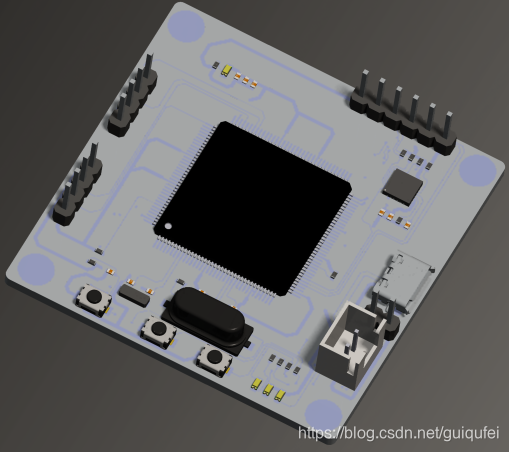

图7 导入正确的模型渲染图(1)

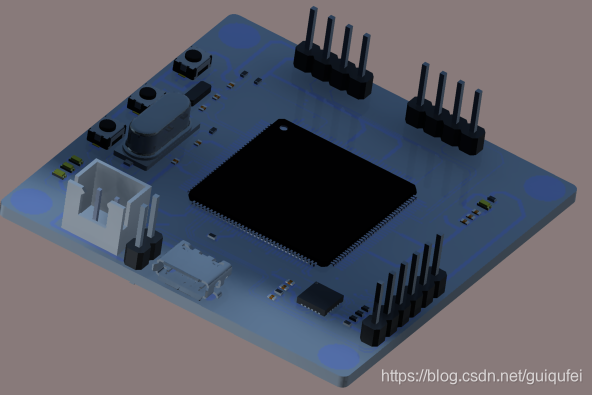

图8 导入正确的模型渲染图(2)
