Allegro导出坐标文件

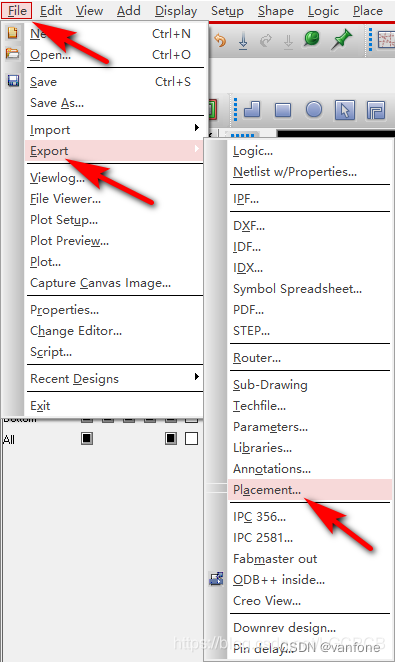

1、打开File菜单栏下的Export选项下的Placement命令，如下图所示：

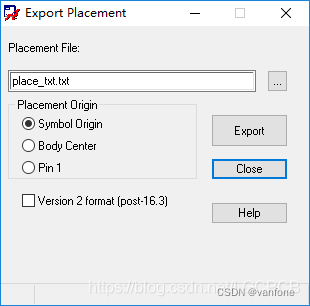

   2、此时软件会弹出Export Placement对话框，如下图所示：


   输出的坐标文件默认文件名为place_txt.txt，默认保存路径为PCB文件所在文件夹下；

   Placement Origin：输出坐标值；
Symbol Origin：按照封装原点输出；

   Body Center：按照几何中心输出；

   Pin1：选择1脚坐标输出；

3、常规设置如下所示图，单击Export即可输出坐标文件。
