Cadence Allegro贴片坐标文件输出

Cadence Allegro如何输出贴片坐标文件？
今天教大家如何在Allegro中如何输出贴片所需的坐标文件，设置方法如下：

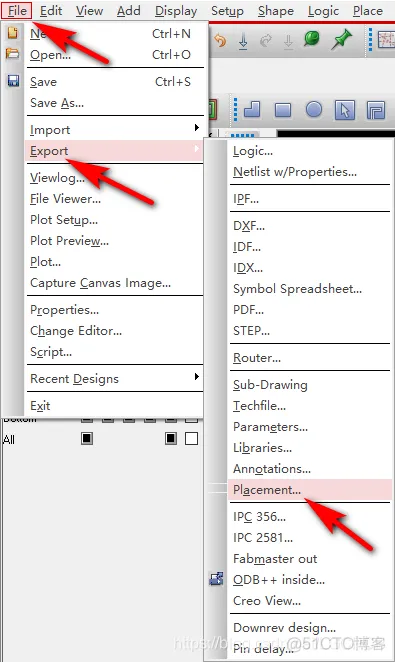

1、打开File菜单栏下的Export选项下的Placement命令，如下图所示：

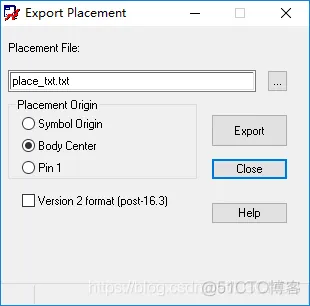

2、此时软件会弹出Export Placement对话框，如下图所示：

输出的坐标文件默认文件名为place_txt.txt，默认保存路径为PCB文件所在文件夹下；
Placement Origin：输出坐标值；
Symbol Origin：按照封装原点输出；
Body Center：按照几何中心输出；
Pin1：选择1脚坐标输出；

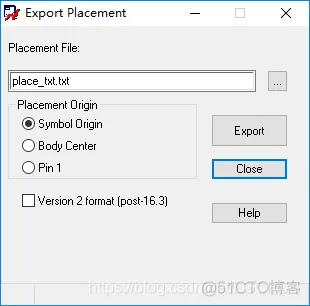

3、常规设置如下所示图，单击Export即可输出坐标文件。
